12 INSTALACIÓN
Descripción general de la instalación
Preparación de la abertura para el gabinete
Preparación del cableado eléctrico
Preparación de la conexión para el suministro de agua
Preparación del lavavajillas
Extracción de la cubierta inferior
Deslizamiento del lavavajillas en el gabinete
Nivelado del lavavajillas
Sujeción del lavavajillas al mostrador
Conexión de la manguera de desagüe
Conexión del suministro de agua
Conexión de la alimentación eléctrica
Vericación nal

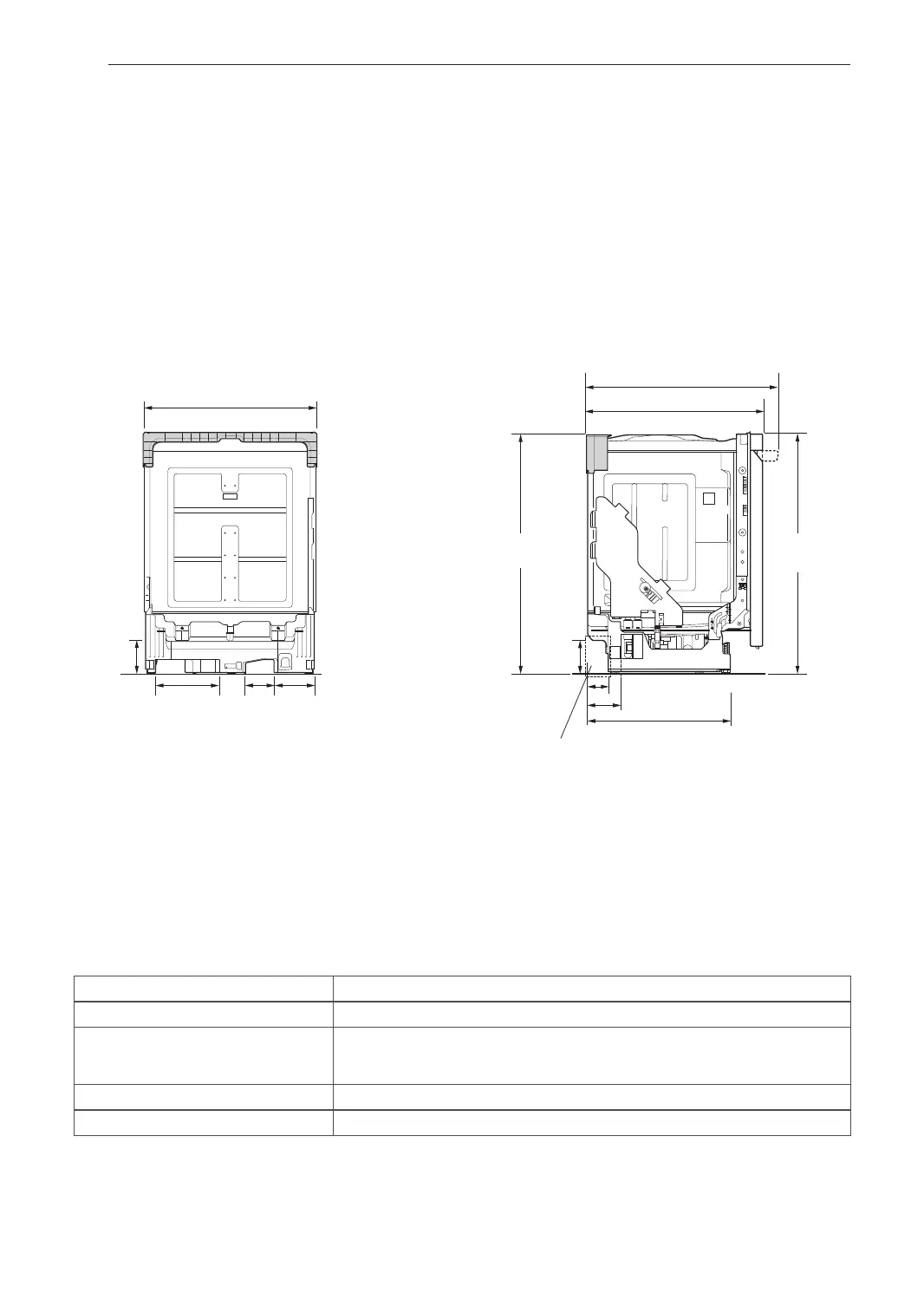

Dimensiones del producto
Vista posterior Vista lateral
33 /16"
(846 mm)
5
23 /4" (603 mm)
3
4 /2"
(115 mm)
1
33 /8"
(854 mm)
5
2 /16" (75 mm)
15
20 /16" (512 mm)
3
24 /8" (625 mm)
5
4 /4" (120 mm)
3
9 /8"
(238 mm)
3
4 /16"
(119 mm)
5
/4"
(134 mm)
11
1
4 /2"
(115 mm)
1
26 /8 - 26 /16" (676 - 681 mm)
5 13
La manguera de suministro de agua, la manguera de desagüe y el cable
eléctrico deben pasar a través de esta área.
NOTA
• Para una instalación más sencilla, observe las áreas marcadas arriba para los espacios libres correspondientes a la
línea eléctrica y la línea de suministro de agua en la base del lavavajillas.
Especicaciones del producto
La apariencia y las especicaciones detalladas en este manual podrían variar debido a mejoras constantes en el
producto.
Requisitos eléctricos 120 V CA, 60 Hz solo, interruptor de corriente mínimo de 15 A
Presión de agua 20-80 psi (140-550 kPa)
Dimensiones
23
3
/4" (A) X 24
5
/8" (P) X 33
5
/8" (L)
603 mm (A) X 625 mm (P) X 854 mm (L)
Temperatura de entrada 120 °F (49 °C) mínima, 149 °F (65 °C) máxima
Peso neto 72 - 89 lb (33 - 40 kg)
