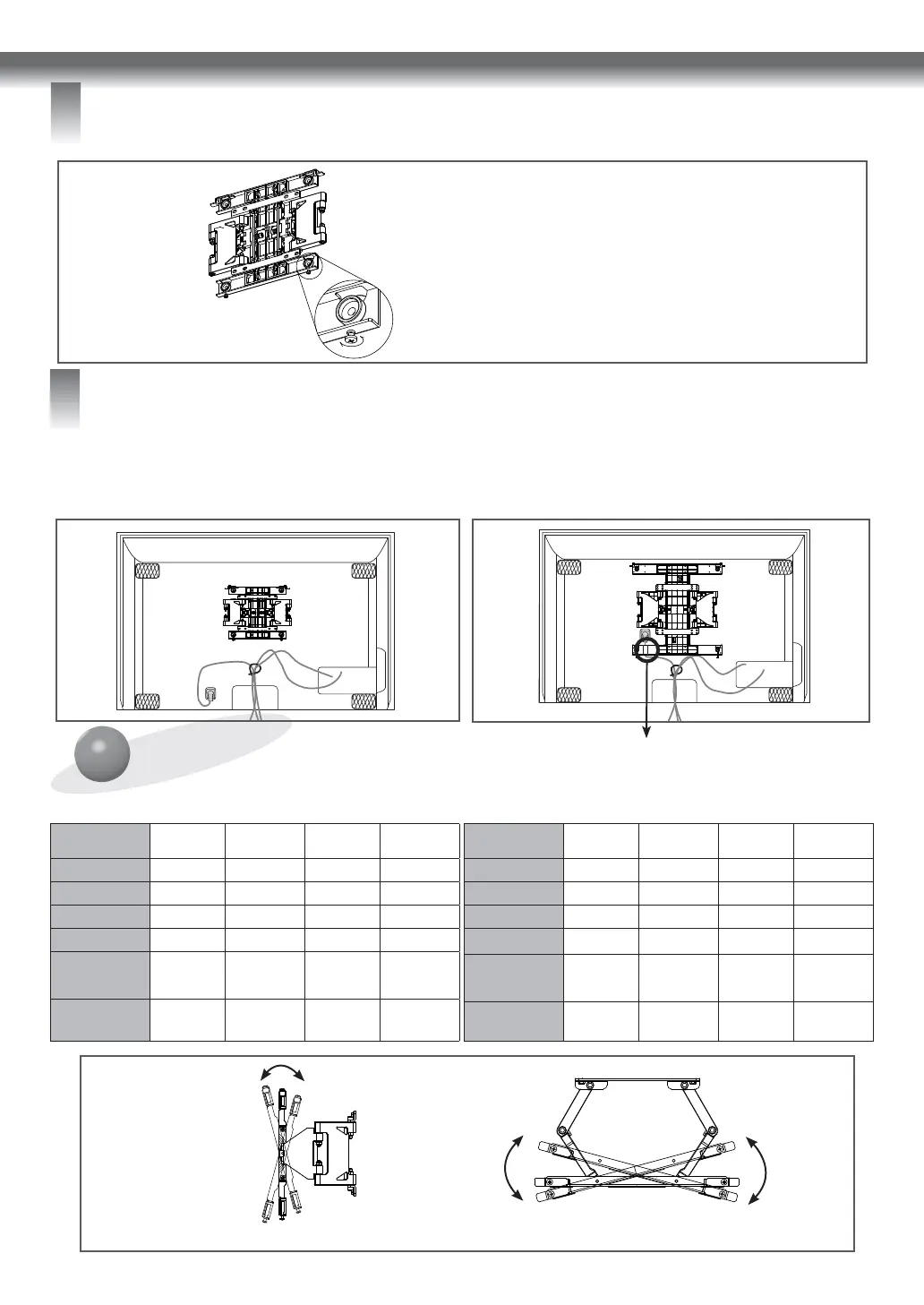

Réglage de l'horizontalité du téléviseur
Si le téléviseur n'est pas droit après son installation, ajustez l'horizontalité à l'aide des vis.
(Suivant le sens dans lequel vous tournez les vis, le réglage se fera vers le haut ou vers le bas.)
LSW200B/LSW200BG/LSW200BX/LSW200BXG : ± 5mm(horizontale)
LSW400B/LSW400BG/LSW400BX/LSW400BXG : ± 10mm(horizontale)
6
Disposition des câbles et mise en place des coussinets de protection
- Organisez les câbles comme indiqué sur la figure. Achetez un serre-câble ou utilisez celui fourni avec votre téléviseur ou
moniteur.
- Mettez en place les coussinets de protection pour atténuer les chocs en cas de contact du téléviseur avec le mur lorsque
vous modifiez l'inclinaison.
- Vous pouvez les disposer où vous voulez, comme indiqué sur la figure.
Spécifications
Nom du modèle
LSW200B
LSW200BG
LSW200BX
LSW200BXG
LSW400B
LSW400BG
LSW400BX
LSW400BXG
Largeur (mm)
281 281 440 440
Hauteur (mm)
234 234 450 450
Profondeur (mm)
14 31 14 30,5
Poids (kg)
1,5 1,5 3,4 3,4
Spécification
VESA pour le
montage mural
200 X 200 200 X 200 400 x 400 400 x 400
Capacité de charge
maximale (kg)
40 40 50 50
Nom du modèle
LSW200B
LSW200BG
LSW200BX
LSW200BXG
LSW400B
LSW400BG
LSW400BX
LSW400BXG
Largeur (mm)
460 460 460 460
Hauteur (mm)
234 234 450 450
Profondeur (mm)
20 37 20 36,5
Poids (kg)
3,2 3,2 5,6 5,6
Spécification
VESA pour le
montage mural
200 X 200 200 X 200 400 x 400 400 x 400
Capacité de charge
maximale (kg)
40 40 50 50
<Avec retrait du support pour une fixation sur un mur en bois> <Sans retrait du support pour une fixation sur un mur en bois>
° ~ °± °
° ~ °± °
<
<LSW200B/LSW200BG/LSW200BX/LSW200BXG> <LSW400B/LSW400BG/LSW400BX/LSW400BXG>
Lors du blocage de l'accroche murale, glissez le câble dans la rainure
au bas de l'accroche murale avant le montage.
