Fixar o suporte de montagem na TV
Se o parafuso não estiver totalmente apertado ao fixar o espaçador da guia, verifique novamente a
profundidade da montagem do parafuso e e consulte o manual de serviço técnico.
- Installation method is described based on the LSW200B model. The actual product may differ from the picture.
<Preparação antes da instalação>
Driver "+" (Manual ou motorizado) / Chave de parafusos de 8mm / broca de Ø8mm para perfurar concreto.
Broca de madeira ou de aço Ø4mm / Nível / Stud finder
3
Como instalar o suporte de parede
<Instalação em uma parede de concreto>
→ Quando você separar os 8 parafusos na montagem na parede ligado ao suporte de parede para a parede de madeira,
é muito mais conveniente para instalar o produto.
→ Ao instalar o produto na parede de concreto, virar os 8 parafusos
na peça A no sentido anti-horário para separar o parafuso e
suporte para parede de madeira a partir da superfície da parede.
→ Depois de alinhar o suporte de parede no local de instalação,
marque a parte do parafuso na parede e em seguida, remova o
suporte.
→ Consulte a página 4 para a fixação do suporte de parede.
→ Utilize o nível para verificar se o suporte de parede está nivelado.
Separe os parafusos de montagem na parede.
2
Como fixar a bucha e o parafuso
- Verificar o material da parede e a espessura do acabamento.
- Ao instalar o produto na parede de madeira, consulte a página 5.
- Ao instalar o produto em uma parede, não especificada, instale o produto de modo que cada local de fixação possa
suportar uma carga de 70kgf (686N) e carga de esforço de 10kgf (980N) ou superior.
- Use a broca Ø8mm de concreto e broca (impacto) martelo.
Por favor, siga a orientação abaixo.
a. Use a broca Ø8mm para fazer um furo para a localização de bucha na profundidade de 80 milímetros ~ 100 milímetros.
B. Limpe o furo que foi perfurado.
C. Insira a bucha selada no buraco. (Ao inserir a bucha, use o martelo.)
D. Defina a montagem na parede na parede através do alinhamento para o local do buraco. Neste momento, definir o ângulo da
adaptação para viradas para cima.
E. Alinhe o parafuso para montagem na parede do buraco e aperte-a. Aperte os parafusos com um torque de 45 a 60 kgf/cm.
Parafuso da montagem na parede
Bucha
- Para parede feito de concreto, concreto leve, pedra natural forte, pedra natural macia, de alvenaria de tijolo
e de blocos que não rachem, usar a bucha e o parafuso fornecido com o produto.
Método de Instalação
<Procedimento de trabalho>

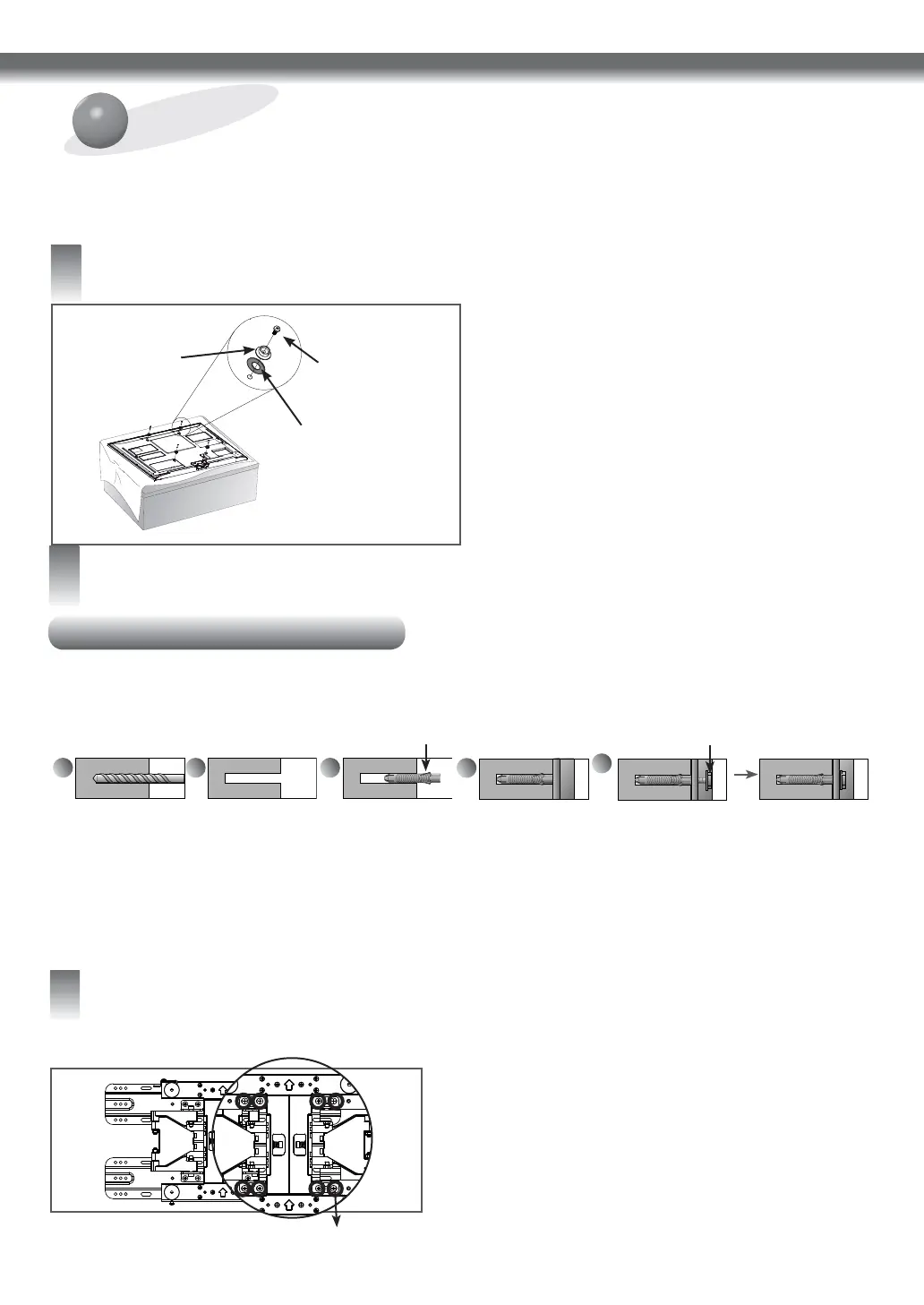

1. Se o parafuso estiver montado na peça de montagem do
suporte, retire o parafuso.
2. Monte o espaçador da guia e o parafuso do espaçador na
ordem conforme mostrado na figura.
- Aperte o parafuso até que o conjunto, o espaçador e o
parafuso estejam totalmente pressionados um contra o outro.
- Use o driver "+" (manual ou motorizado) ao apertar o
parafuso.
A
Ao instalar a arruela de PVC
Para os modelos
37/42/47LE53*, 37/42/47LE55*,
42/47/55LX65*, 42/47/55LX68*
instale o produto após a
colocação da arruela de
PVC sobre a tampa traseira da TV.
Espaçador da guia
Parafuso do
espaçador da guia
a
b
d
e
c
