51 MAGYAR

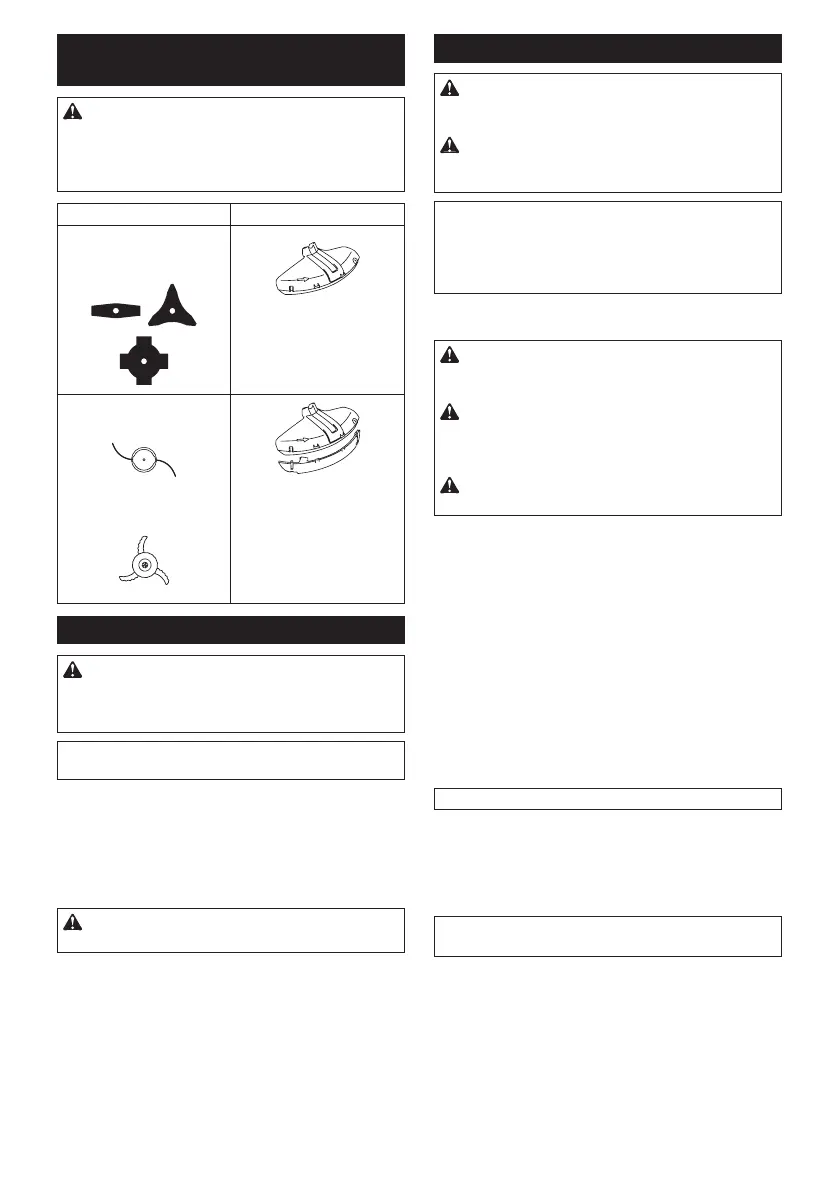

A vágószerszám és a védőburkolat
megfelelő kombinációja
VIGYÁZAT:
Mindig a vágószerszám és a védő-
burkolat megfelelő kombinációját használja. A nem
megfelelő kombináció nem feltétlenül véd a vágószer-
szám, az elrepülő törmelék és kövek ellen. A szerszám
egyensúlyára is hatással lehet, és sérülést okozhat.
Vágószerszám Védőburkolat
Vágókés
(kétfogú, háromfogú és négy-
fogú kések)
Nejlonszálas vágófej
Műanyag kés
A védőburkolat felszerelése
FIGYELMEZTETÉS: Soha ne használja a
szerszámot hiányzó vagy helytelenül felszerelt
védőburkolattal. Ezen óvintézkedés elmulasztása
súlyos személyi sérüléshez vezethet.
MEGJEGYZÉS: A standard tartozékként szállított
védőburkolat típusa országtól függően változik.
Vágókéshez
Csavarokkal rögzítse a védőburkolatot a rögzítőhöz.
► Ábra19: 1. Rögzítő 2. Védőburkolat
Nejlonszálas vágófejhez/műanyag késhez
VIGYÁZAT: Legyen óvatos, nehogy megvágja
magát a nejlonszál vágására szolgáló késsel.
Csavarokkal rögzítse a védőburkolatot a rögzítőhöz.
Ezután szerelje fel a védőburkolat-hosszabbítót.
Illessze a védőburkolat-hosszabbítót a védőburkolatba,
majd pattintsa be. Győződjön meg róla, hogy a hosz-
szabbító fülei belepattantak-e a védőburkolat vájataiba.
► Ábra20:
1. Védőburkolat 2. Kapocs 3. Védőburkolat-
hosszabbító 4. Vágóelem 5. Nyílás 6. Fül
A védőburkolat-hosszabbító eltávolításához pattintsa ki a
füleket az imbuszkulcsot az ábrán látható módon helyezve be.
► Ábra21: 1. Imbuszkulcs 2. Kapocs
A vágószerszám felszerelése
VIGYÁZAT: A vágószerszám eltávolításához
vagy felszereléséhez mindig a mellékelt villáskul-
csokat használja.
VIGYÁZAT: A vágószerszám felszerelése után
ügyeljen arra, hogy eltávolítsa a szerszám fejébe
helyezett imbuszkulcsot.
MEGJEGYZÉS:
A standard tartozékként szállított
vágószerszám(ok) típusa országtól függően változik.
Egyes országokban nem tartozik bele a vágószerszám.
MEGJEGYZÉS: A vágószerszám egyszerűbb kicse-
rélése érdekében fordítsa a gépet fejjel lefelé.
Vágókés
VIGYÁZAT: A vágókéssel való munkavégzés-
kor mindig viseljen kesztyűt, és helyezze a késre
a késvédőt.
VIGYÁZAT: A vágókést jól meg kell élezni, és
karcolás- és törésmentesnek kell lennie. Ha hasz-
nálat közben a vágókés kőnek ütközik, azonnal állítsa
le a szerszámot, és vizsgálja meg a vágókést.
VIGYÁZAT: Mindig a műszaki adatok részben
leírt átmérőjű vágókést használjon.
► Ábra22: 1. Anya 2. Gyűrű 3. Szorító alátét
4. Vágókés 5. Orsó 6. Támasztó alátét
7. Imbuszkulcs
1.
Az orsó rögzítéséhez helyezze az imbuszkulcsot a
furaton keresztül a hajtóműházba. Addig forgassa az orsót,
amíg az imbuszkulcsot teljesen be nem tudja dugni.
2. Szerelje fel a vágókést a fogadó alátétre úgy, hogy
a vágókésen és a védőburkolaton lévő nyilak ugyan-
abba az irányba mutassanak.
► Ábra23: 1. Nyíl
3.
Helyezze a szorító alátétet és a gyűrűt a vágókésre,
majd szorítsa meg biztonságosan az anyát a csillagkulccsal.
► Ábra24: 1. Csillagkulcs 2. Imbuszkulcs 3. Lazítás
4. Meghúzás
MEGJEGYZÉS: Meghúzási nyomaték: 20 - 30 N•m
4. Vegye ki az imbuszkulcsot a hajtóműházból.
A vágókés eltávolításához fordított sorrendben végezze
el a felszerelési eljárást.
Nejlonszálas vágófej
MEGJEGYZÉS: Kizárólag eredeti Makita nejlon-
szálas vágófejet szereljen fel.
Kétféle nejlonszálas vágófej létezik, az ütögetéses és a
kézi adagolós típus.
Ütögetéses adagolós típus
► Ábra25: 1. Nejlonszálas vágófej 2. Orsó
3. Imbuszkulcs 4. Lazítás 5. Meghúzás
1. Az orsó rögzítéséhez helyezze az imbuszkulcsot
a furaton keresztül a hajtóműházba. Addig forgassa
az orsót, amíg az imbuszkulcsot teljesen be nem tudja
dugni.
