47 FRANÇAIS
1
2
3
4
5
6
7
8
9
10
11
12

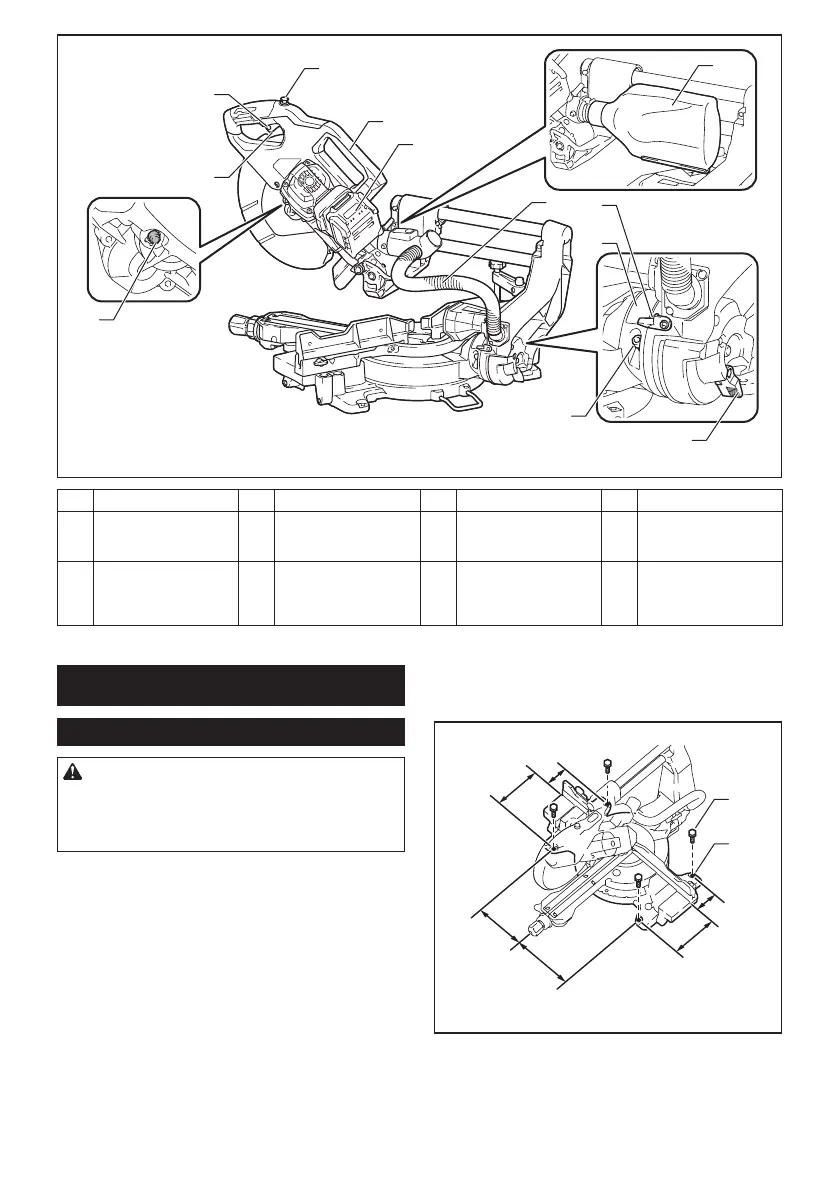

1 Trou pour cadenas 2 Gâchette 3 Bouton de sécurité 4 Poignée de transport
5 Batterie 6 Tuyau d’aspiration des
poussières
7 Échelle d’angle de
coupe en biseau sur la
gauche
8 Pointeur (pour angle de
coupe en biseau sur la
gauche)
9 Levier de libération
(pour angle de coupe en
biseau 48°)
10 Boulon de réglage 45°
(pour angle de coupe en
biseau sur la gauche)
11 Blocage de l’arbre 12 Sac à poussières (lors
du remplacement par le
tuyau d’aspiration des
poussières)
POSE
Montage du banc
MISE EN GARDE : Assurez-vous que l’outil
ne se déplace pas sur la surface de soutien. Les
mouvements de la scie d’onglet sur la surface de
soutien au cours de la coupe risquent de provoquer
une perte de contrôle et une blessure grave.
1. Fixez le socle à une surface plane et stable, en
l’y vissant avec les boulons. Cela aide à prévenir les
risques de basculement et de blessure.
128.5 mm
100 mm
128.5 mm
100 mm
181 mm
181 mm
1
2
(5-1/16″)
(3-15/16″)
(5-1/16″)
(7-1/8″)
(7-1/8″)
► 1. Boulon 2. Orice de montage
