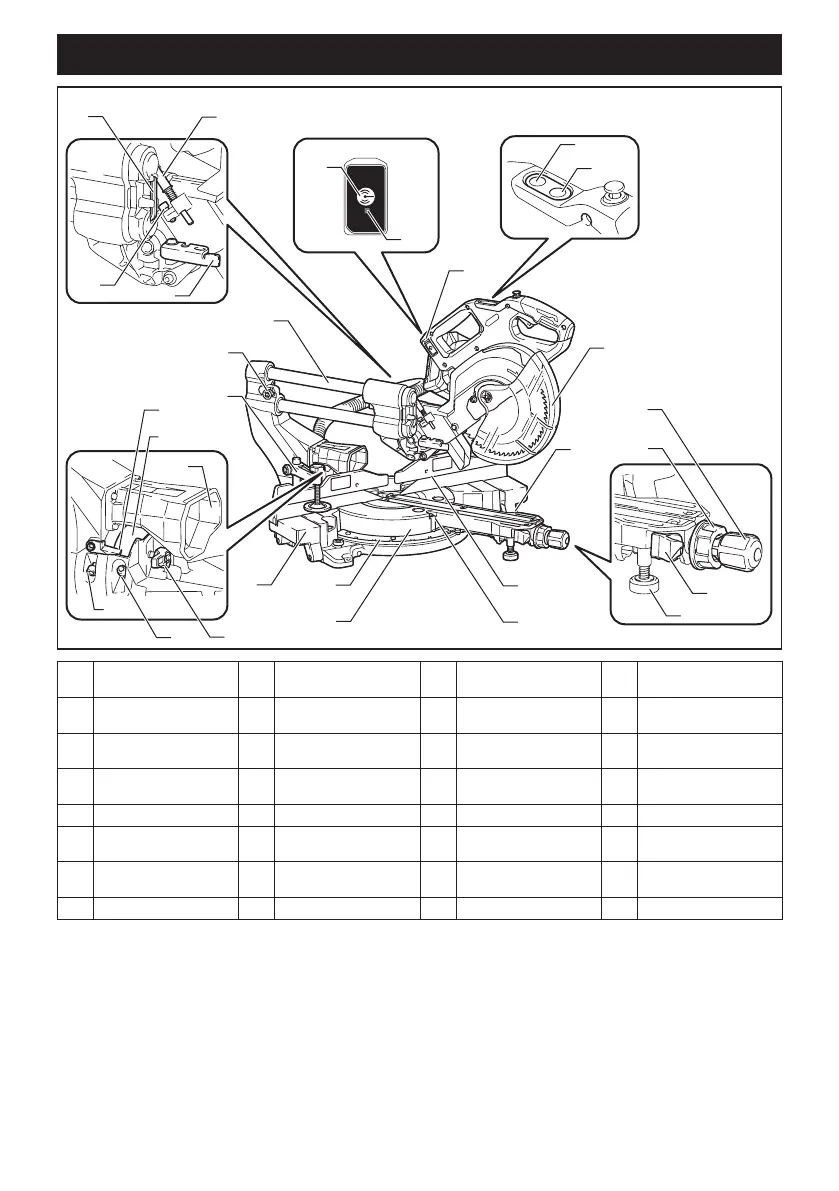

PARTS DESCRIPTION
1
2
3
4
5
6
7
8
9
10
12
11
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
1 Hex wrench 2 Adjusting bolt (for maxi-
mum cutting capacity)
3 Adjusting screw (for
lower limit position)
4 Stopper arm
5 Wireless activation
button
6 Wireless activation lamp 7 Vacuum button 8 Lamp button
9 Blade guard 10 Kerf board 11 Grip (for turn base) 12 Grip dial (for bevel
angle)
13 Releasing lever (for turn
base)
14 Adjusting bolt (for turn
base)
15 Guide fences 16 Pointer (for miter angle)
17 Miter angle scale 18 Turn base 19 Sub base 20 Vertical vise
21 Releasing lever (for right
side bevel angle)
22 45° adjusting bolt (for
right bevel angle)
23 0° adjusting bolt (for
bevel angle)
24 Dust guide
25 Right bevel angle scale 26 Pointer (for right bevel
angle)
27 Stopper pin (for carriage
sliding)
28 Slide pole
29 Lid (for wireless unit) - - - - - -
