54 FRANÇAIS
Fonction d’arrêt xe
Cette scie à coupe d’onglet est dotée d’une fonction d’ar-
rêt xe. Vous pouvez régler rapidement l’angle de coupe
d’onglet droit/gauche sur 0°, 15°, 22,5°, 31,6°, 45° et 60°.
1. Tournez le socle jusqu’à ce qu’il soit proche de
l’angle d’arrêt xe désiré tout en poussant le levier de
libération vers le bas jusqu’en position déverrouillée.
2. Poussez sciemment le levier de libération vers le
haut jusqu’à mi-chemin entre la position déverrouillée et
la position verrouillée.
3. Tournez le socle vers l’angle d’arrêt xe désiré
jusqu’à ce qu’il y soit xé.
4. Poussez le levier de libération vers le haut
jusqu’en position verrouillée et serrez le manche.
3
4
1
2
5

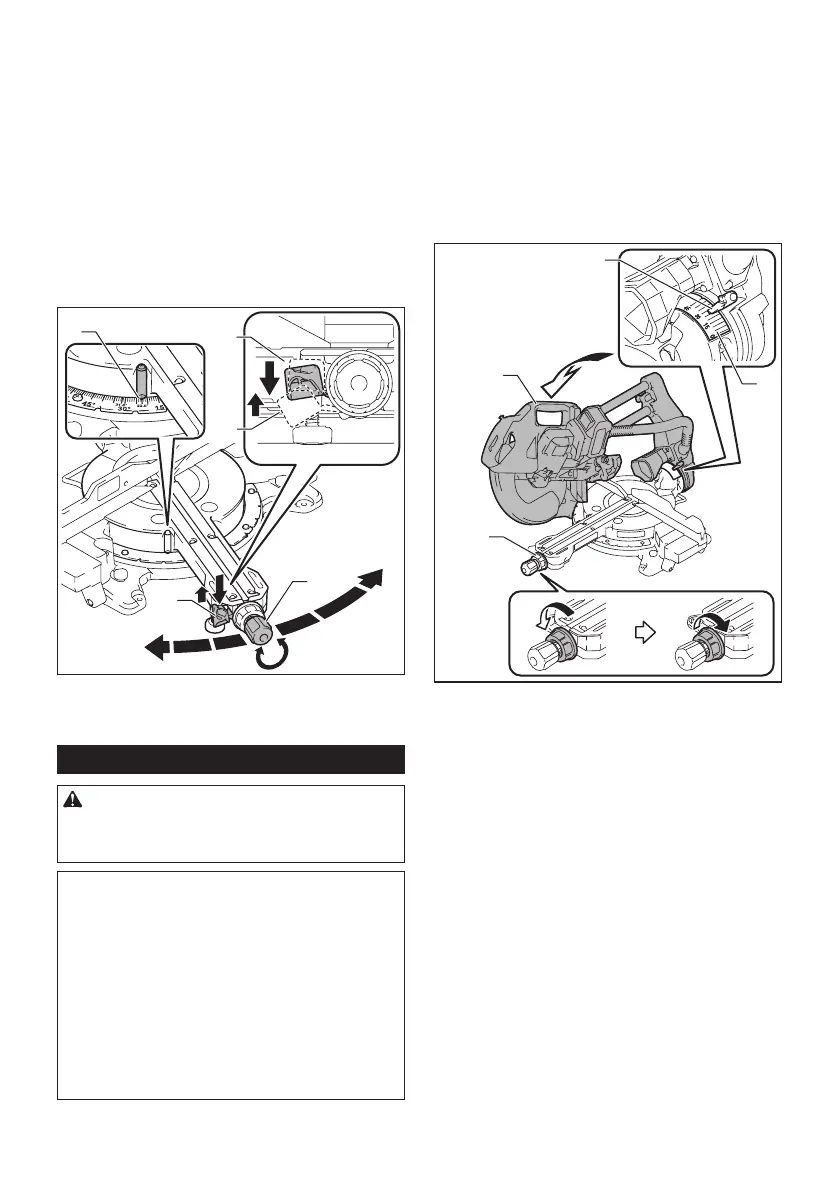

► 1. Angle d’arrêt xe 2. Levier de libération
3. Position verrouillée 4. Position déverrouillée
5. Manche
Réglage de l’angle de coupe en biseau
ATTENTION : Après avoir modié l’angle de
coupe en biseau, xez toujours le bras en serrant
le cadran du manche dans le sens des aiguilles
d’une montre.
AVIS : Retirez toujours les gardes de guidage
supérieurs et l’étau vertical avant d’ajuster l’angle
de coupe en biseau.
AVIS :
Lorsque vous inclinez la lame de scie circulaire,
veillez à ce que le chariot soit complètement élevé.
AVIS :
Lorsque vous modiez l’angle de coupe en
biseau, assurez-vous toujours de bien repositionner
les plateaux de découpe tel que décrit dans la sec-
tion sur le positionnement des plateaux de découpe.
AVIS :
Ne serrez pas le cadran du manche trop fort.
Cela peut entraîner un dysfonctionnement du méca-
nisme de verrouillage de l’angle de coupe en biseau.
Inclinaison de la lame de scie
circulaire vers la gauche
1. Tournez le cadran du manche dans le sens
contraire des aiguilles d’une montre.
2. Tenez la poignée et inclinez le chariot vers la
gauche.
3. Alignez le pointeur sur l’angle désiré sur l’échelle
d’angle de coupe en biseau.
4. Serrez le cadran du manche dans le sens des
aiguilles d’une montre pour xer le bras.
1
2
3
4
► 1. Cadran du manche 2. Poignée 3. Pointeur
4. Échelle d’angle de coupe en biseau
