44
lub nieoczekiwany ruch materiału i doprowadzić do
poważnych obrażeń ciała.
Rys.31
UWAGA:
• W przypadku cięć pod kątem, przesuń prowadnicę
przesuwną w lewo i zamocuj zgodnie z rysunkiem.
W przeciwnym razie prowadnica będzie dotykać
tarczy lub obrabianego elementu, grożąc
operatorowi poważnymi obrażeniami ciała.
Urządzenie posiada przesuwną prowadnicę, którą
należy ustawić zgodnie z rysunkiem.
Jednak podczas wykonywania cięcia pod kątem
nachylonym w lewo, należy ją ustawić w położeniu lewym,
zgodnie z rysunkiem, jeśli dotyka jej głowica narzędzia.
Po zakończeniu cięcia pod kątem pamiętaj, aby ustawić
prowadnicę przesuwną w pierwotnej pozycji i mocno ją
przykręcić śrubą dociskową.
Zacisk pionowy
Rys.32
Zacisk pionowy można zamocować z lewej lub prawej
strony prowadnicy. Włóż drążek zacisku w otwór w
prowadnicy lub zestawu do mocowania i dokręć śrubę z
tyłu prowadnicy, aby go zablokować.
Ustawienie ramienia zacisku dostosuj do grubości i kształtu
obrabianego elementu i zablokuj je w tym położeniu
dokręcając śrubę. Jeżeli śruba mocująca ramię zacisku dotyka
prowadnicy, wkręć ją z drugiej strony ramienia. Upewnij się, że
żadna część narzędzia nie styka się z zaciskiem podczas
opuszczania do oporu uchwytu i ciągnięcia lub pchania
suportu wzdużnego. Jeżeli jakaś część dotyka zacisku, zmień
ustawienie ramienia zacisku.
Dociśnij płasko obrabiany element do prowadnicy i podstawy
obrotowej. Ustaw element w wybranej pozycji do cięcia i
unieruchom go, dokręcając mocno śrubę zacisku.
OSTRZEŻENIE:
•
Przecinany element powinien być mocno
umocowany zaciskiem pomiędzy podstawą
obrotową a prowadnicą.
Jeśli element nie jest
prawidłowo umocowany, materiał może przemieścić
się podczas cięcia, powodując uszkodzenie tarczy,
odrzucenie materiału i utratę panowania, co może być
przyczyną poważnych obrażeń ciała.
Uchwyty
Rys.33
Uchwyty można zamontować na dowolnym boku -
umożliwiają one wygodne przytrzymywanie obrabianych
elementów w poziomie. Wsuń do oporu drążki uchwytu w
otwory w podstawie. Następnie zamocuj uchwyty śrubami.
OSTRZEŻENIE:
•
Długie przecinane elementy należy zawsze
podeprzeć, aby były na jednym poziomie z górną
powierzchnią podstawy obrotowej, co zapewnia
precyzyjne cięcie i zapobiega utracie panowania
nad narzędziem.
Prawidłowe podparcie przecinanego
elementu pozwoli również uniknąć zakleszczenia
tarczy i ewentualnego odrzutu, który może być
przyczyną poważnych obrażeń ciała.
DZIAŁANIE
UWAGA!
• Przed przystąpieniem do pracy koniecznie zwolnij
uchwyt pilarki z dolnej pozycji, wyciągając kołek
oporowy.
•
Podczas cięcia nie wywieraj nadmiernego nacisku na
uchwyt. Zbyt duża siła może spowodować przeciążenie
silnika i zmniejszenie wydajności cięcia. Dociskaj uchwyt
tylko z taką siłą, jaka jest potrzebna do równego cięcia
bez znaczącego obniżenia prędkości obrotowej tarczy.
•
Aby wykonać cięcie, delikatnie dociśnij do dołu uchwyt
pilarki. Jeżeli uchwyt zostanie zbyt mocno dociśnięty do
dołu lub wywarta zostanie siła poprzeczna, tarcza
zacznie drgać, pozostawiając znak (nacięcie) na
obrabianym elemencie i pogorszy się dokładność cięcia.
• Podczas cięcia przesuwnego delikatnie popychaj
suport wzdłużny ku prowadnicy, nie zatrzymując
go. Jeżeli suport zostanie zatrzymany podczas
cięcia, na obrabianym elemencie pozostanie znak,
a precyzja cięcia będzie gorsza.
OSTRZEŻENIE:
•
Przed włączeniem narzędzia należy sprawdzić, czy
tarcza nie styka się z elementem obrabianym itp.
Obracanie narzędzia, gdy tarcza styka się z
elementem obrabianym może spowodować odrzut
i stanowić przyczynę poważnych obrażeń.

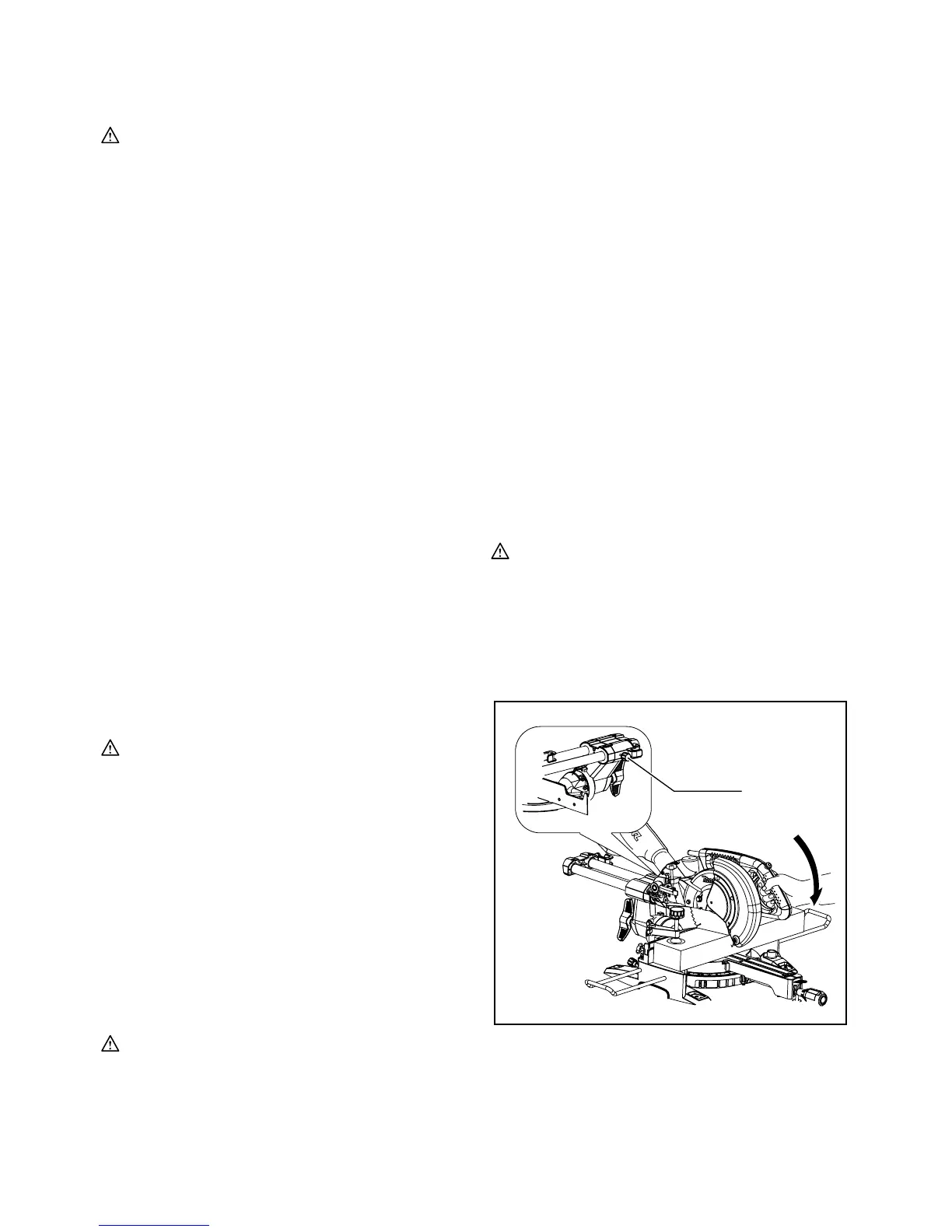

1. Cięcie proste (cięcie małych elementów)
1
014290
Elementy obrabiane o wysokości do 90 mm i szerokości
do 60 mm można ciąć w następujący sposób.
Popchnij suport wzdłużny do oporu ku prowadnicy i
dokręć śrubę blokującą w kierunku zgodnym z
1. Śruba blokująca
