Manitowoc RF0388A Installation And Use Manual

Instructions d’installation Section 2
34
Part Number 000007644 3/11
Conditions requises en eau et évacuation
CONDITIONS REQUISES POUR L’EAU POTABLE
Suivre ces directives pour l’installation des lignes
d’arrivée d’eau :
• Ne pas raccorder la machine à glaçons à une
alimentation en eau chaude. S’assurer que tous les
restricteurs d’eau chaude installés pour les autres
appareils fonctionnent (clapets de non-retour sur
robinets d’éviers, lave-vaisselle, etc.)
• Si la pression de l’eau dépasse la pression maximale
recommandée de 552 kPa (80 psig), se procurer un
régulateur de pression d’eau auprès d’un distributeur
Manitowoc.
• Installer un robinet d’arrêt de l’eau et un raccord pour
les lignes d’eau de fabrication de glaçons et d’eau du
condenseur.
• Isoler les lignes d’arrivée d’eau pour éviter les
problèmes de condensation.
• La tuyauterie doit être conforme aux codes locaux.
DIMENSIONNEMENT/RACCORDEMENT DES
CONDUITES D’ALIMENTATION EN EAU ET
D’ÉVACUATION

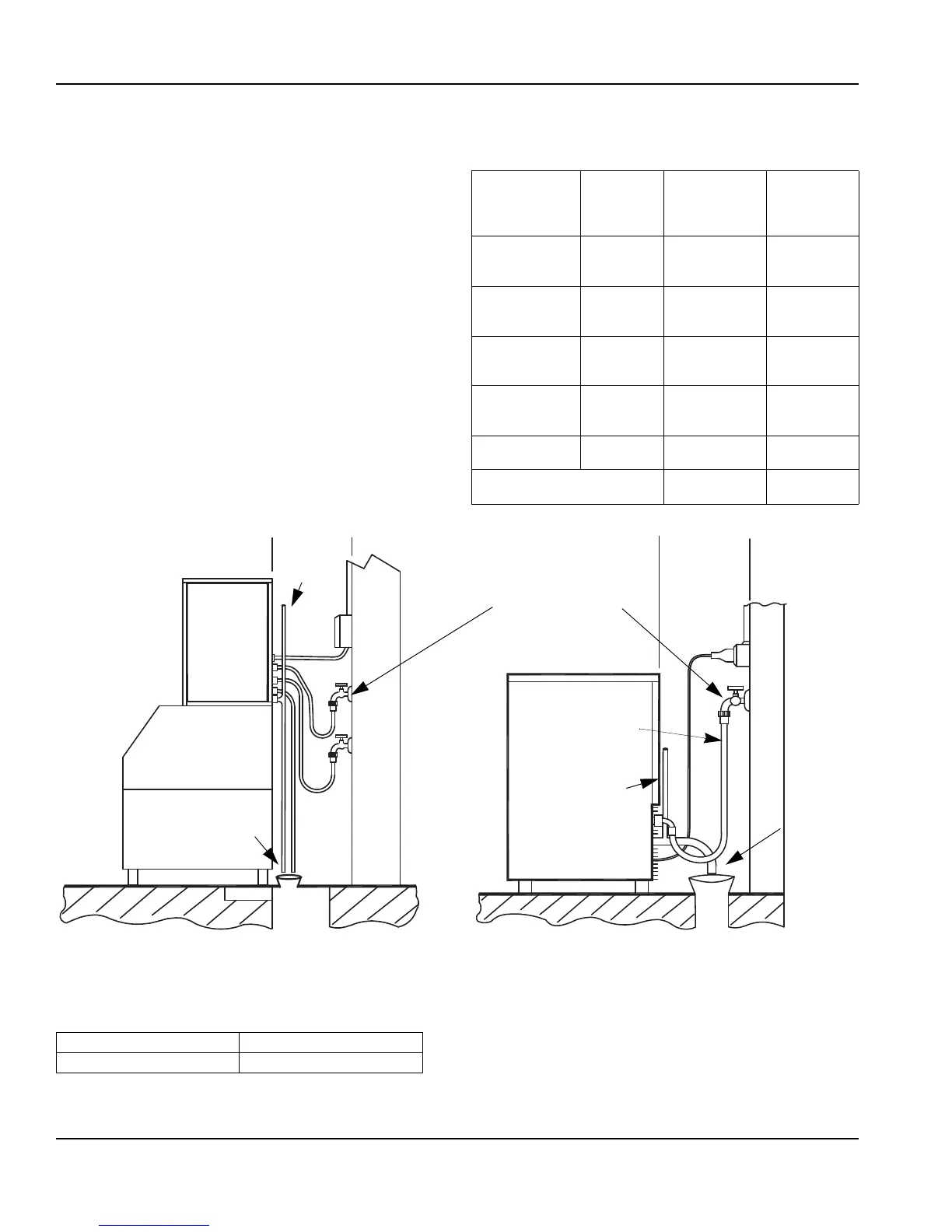

Installation d’évacuation d’alimentation en eau type
RF1200R/RF2300R Installation de conduites
Emplacement
Temp. de
l’eau
Mini/Maxi
Pression d’eau
Mini/Maxi
Taille de
raccord/
tubulure
minimum
Arrivée d’eau
potable
4 à 32 °C
(40 à
90 °F)
100/552 kPA
(14/80 psi)
3/8" FPT
Arrivée
d’eau de
potable
4 à 32 °C
(40 à
90 °F)
138/1034 kPA
(20/150 psi)
1/2" MPT
Évacuation
d’eau du
condenseur
--- --- 3/8” FPT
RF2300 only
= 1/2" FPT
Évacuation
d’eau du
condenseur
--- ---
1/2" MPT
Évacuation
de bac
--- ---
3/4" FPT
Évacuation de bac
grande capacité
---
1" FPT
Conduite de refoulement Conduite de liquide
1.6 cm (5/8 po) 0,95 cm (3/8 po)
TUBE
D’AÉRATION
DE 46 CM (18")
DE LONG
ACHEMINER
LA
TUBULURE
DE
VIDANGE
VERS LE
DRAIN
OUVERT
SUR SITE
TUBE D’ARRIVÉE
D’EAU DE
FABRICATION DE
GLAÇONS DE D.I.
MIN. DE 0,95 CM (3/8")
TUBE
D’AÉRATION
DE 46 CM (18")
DE LONG
DES ÉVACUATIONS
SÉPARÉES DE BAC ET DE
MACHINE À GLAÇONS
SONT REQUISES
ACHEMINER LA
TUBULURE DE VIDANGE
ROBINET D’ARRÊT D’EAU
REQUIS – TUBE D’ARRIVÉE
D’EAU DE FABRICATION DE
GLAÇONS DE D.I. MIN. DE
0,95 CM (3/8")
