GENERAL INFORMATION
obn24

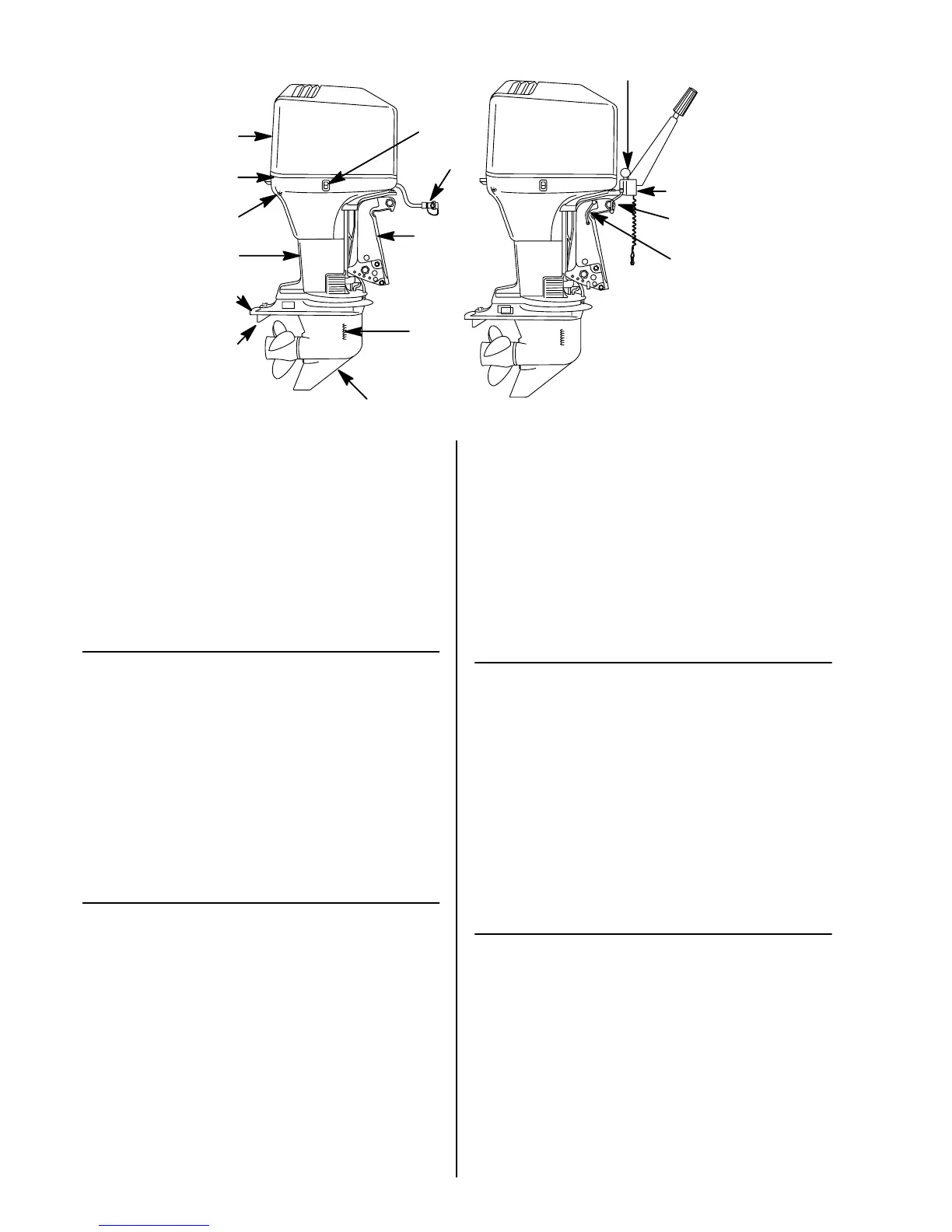

COMPONENT IDENTIFICATION
1. Top Cowl
2. Bottom Cowl
3. Water Pump Indicator Hole
4. Drive Shaft Housing
5. Anti-Ventilation Plate
6. Trim Tab
7. Auxiliary Tilt Switch (Power Trim
Models)
8. Transom Brackets
9. Cooling Water Intake
10.Gear Case
11. Shift Handle
12.Lanyard Stop Switch
13.Steering Friction Adjustment Knob
14.Tilt Lock Lever (Models Without
Power Trim)
15.Hose Flush Attachment
(If Equipped)
obd
INFORMATIONS GENERALES
obn24d
IDENTIFICATION DES COMPOSANTS
1. Capot supérieur
2. Capot inférieur
3. Orifice témoin de la pompe à eau
4. Carter de l’arbre de transmission
5. Plaque anti-ventilation
6. Volet de compensation
7. Interrupteur auxiliaire de bascule-
ment (modèles à relevage hydrau-
lique)
8. Supports de fixation sur le tableau
arrière
9. Prise d’eau de refroidissement
10.Carter d’engrenage
11. Levier de vitesse
12.Contacteur d’arrêt à corde
13.Bouton de réglage du frottement
de la direction
14.Bras de commande de bascule-
ment (modèles sans relevage hy-
draulique)
15.Accessoire de rinçage (sur les
modèles équipés)
obj
INFORMACION GENERAL
obn24j
IDENTIFICACION DE COMPONENTES
1. Cubierta superior
2. Cubierta inferior
3. Agujero indicador de la bomba de
agua
4. Caja del árbol de transmisión
5. Placa de anti-ventilación
6. Aleta de compensación
7. Interruptor de inclinación auxiliar
(modelos con levante hidráulico)
8. Soportes del espejo de popa
9. Toma de agua de enfriamiento
10.Caja de engranajes
11. Palanca de cambios
12. Interruptor de parada de emergencia
13. Perilla de ajuste de fricción de la di-
rección
14.Brazo de control de inclinación
(modelos sin Power Trim (levante)
15.Aditamento para manguera y
lavado (si forma parte del equipo)
obh
INFORMAÇÕES GERAIS
obn24h
IDENTIFICAÇÃO DE COMPONENTES
1. Capota Superior
2. Capota Inferior
3. Orifício Indicador da Bomba de
Água
4. Alojamento do Eixo de Trans-
missão
5. Placa Anti-Ventilação
6. Aba de Equilíbrio
7. Interruptor Auxiliar de Inclinação
(Modelos com Equilibrador Au-
tomático)
8. Braçadeiras de Fixação da Tra-
vessa
9. Entrada de Água de Resfriamento
10.Caixa de Engrenagens
11. Alavanca de Câmbio
12.Interruptor de Parada Tipo Corda
13.Botão de Ajuste de Fricção da
Direção
14.Braço de controle de inclinação
(modelos sem equilibrador au-
tomático)
15.Dispositivo de enxágüe para a
mangueira (Se for equipado)
