Chapitre I
Contrôleur d'installations
électriques
21

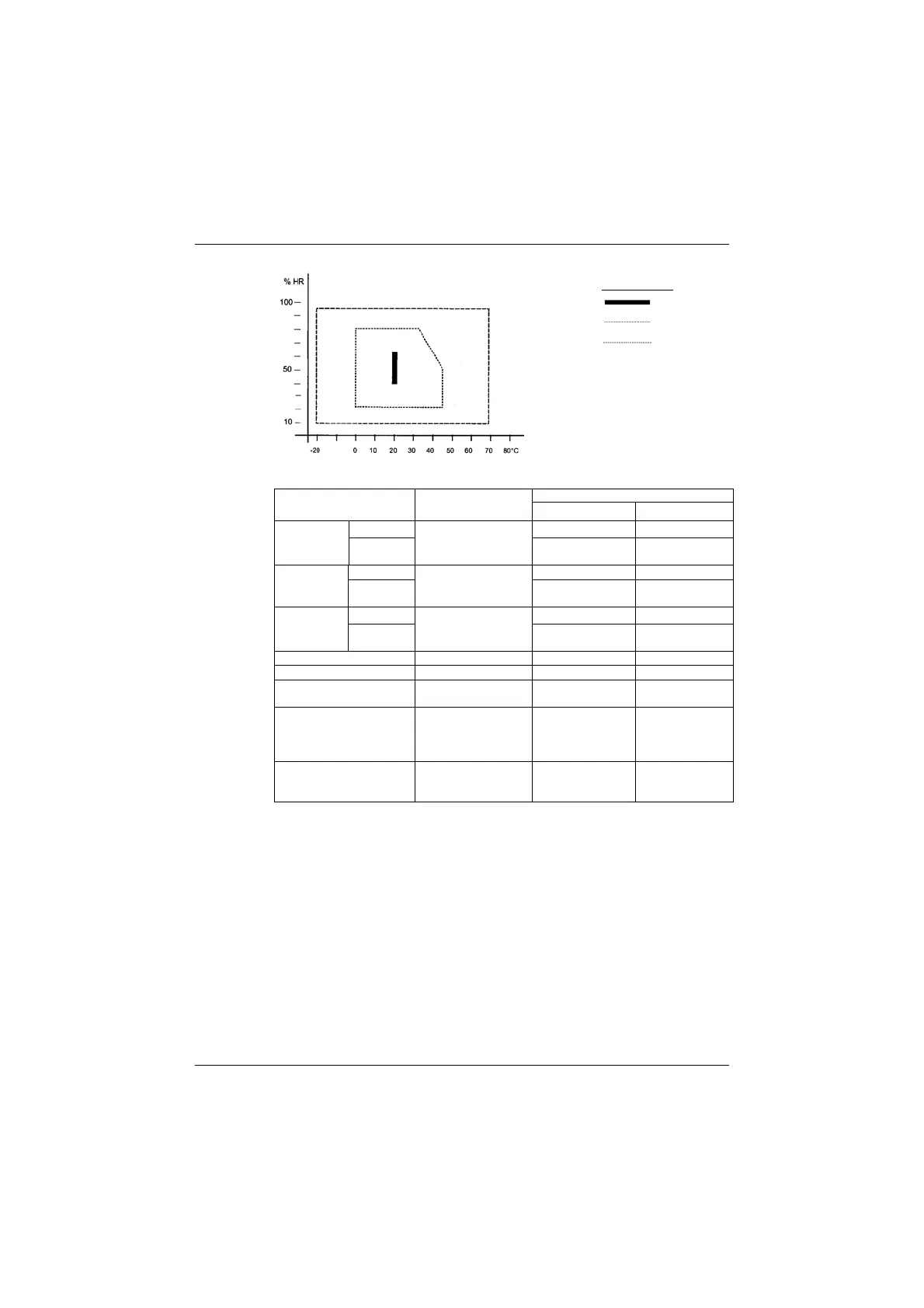

4.1.9. Conditions
climatiques
4.1.10.
9DULDWLRQGDQVOHGRPDLQHQ
RPLQDOG¶XWLOLVDWLRQ
*UDQGHXUVG¶LQIOXHQFH
Limites du domaine
G¶XWLOLVDWLRQ
Variation de la mesure
typique
maximale
Température
RCD
0 à 45
q
C
1 % / 10
q
C ± 1 UR
2 % / 10
q
C ± 2 UR
autres
fonctions
0,4 % / 10
q
C
0,5 % / 10
q
C
Humidité
RCD
20 à 80 % HR
2 % ± 2 UR
autres
fonctions
0,5 %
Tension
alimentation
RCD
7 V à 10 V
1 % / V ± 1 UR
autres
fonctions
0 UR
1 UR
Fréquence en ampère
45 à 65 Hz
1 UR
2 UR
Fréquence en volts
45 à 65 Hz
1 UR
2 UR
Capacité // sur la
UpVLVWDQFHG¶LVROHPHQW
0 à 5 µF
0 UR
1 UR
Influence de résistance
de piquet (dans S et H)
Gamme 20
:
:
Gamme 2000
:
:
0 à 100 x Ra
(< 50 k
:
)
0 %
9 %
15 %
Influence de tension
parasite selon
CEI 61557-5 à 3 V, en Hz
16,66 ; 50 ; 60 ; 400
0 UR
0 UR
-
-
Domaines de
:
référence
utilisation
stockage
24
26
Table of Contents
Français
4
Default Chapter
4
Table of Contents
4
1 Instructions Generales
5
Précautions Et Mesures de Sécurité
5
Avant Utilisation
5
Pendant L'utilisation
5
Symboles
6
Consignes
6
Garantie
7
Réparation Et Vérification Métrologique
7
Entretien
7
2 Description de L'appareil
8
Description Générale
8
Mise Sous Tension, Hors Tension, Arrêt Automatique
8
Commutateur
8
Touche « TEST
8
Voyant de Présence de Tension
8
Voyants des Calibres RCD
9
Buzzer
9
Afficheur Numérique
9
Bornes D'entrée
9
Béquille
9
Bloc de Raccordement Au Secteur Et Assemblage
9
Bloc Alimentation/Secteur 12 V
9
Alimentation
10
Alimentation Par Pack Accumulateurs (Rappel : Modèle CA Réf. HX0086)
10
Alimentation Par Piles 9 V
13
Stockage
15
3 Description Fonctionnelle
16
Mesure de Continuité « )))
16
Mesure de Terre « R EARTH
17
Mesure de Résistance de Boucle « R LOOP
18
Mesure de Courant Alternatif
19
Mesure de Tension Alternative « VAC
20
Test RCD
20
Méthode
20
4 Specifications Techniques
22
Caractéristiques Fonctionnelles
22
Continuité (CEI 61557-4, 1997)
22
Terre (CEI 61557-5, 1997)
22
R Loop
22
Isolement (CEI 61557-2, 1997)
23
Courant (Avec la Pince MN73)
23
Tension
23
Test RCD
23
Conditions de Référence
24
Conditions Climatiques
25
5 Caracteristiques
28
Caractéristiques Générales
28
Pour Commander
28
English
29
1 General Instructions
30
Precautions and Safety Measures
30
Before Using the Tester
30
Using the Tester
30
Symbols
31
Instructions
31
Warranty
32
Repair and Metrological Verification
32
Cleaning
32
2 Description of the Instrument
33
General Description
33
Powering Up, Powering down and Auto-Shutoff
33
Selector Switch
33
TEST" Pushbutton
33
Voltage Presence Lamp
33
RCD Range Lights
34
Buzzer
34
Digital Display
34
Input Terminals
34
Stand
34
Mains Connector Unit and Assembly
34
Mains Power Supply
34
Power Supply
35
Supply Via an Accumulator Pack (Reminder: CA Model Ref. HX0086)
35
Battery Supply
38
Storage
40
3 Function Description
41
R Earth Measurements
42
Measuring the "R Loop" Resistance
43
Ri Insulation Measurements
44
Measuring AC Voltage
45
RCD Test
45
Method
45
Meaning of One of the Range Lights Flashing
46
4 Technical Specifications
47
Functional Specifications
47
Continuity (IEC 61557-4, 1997)
47
Earth (IEC 61557-5, 1997)
47
R Loop
47
Isolation (IEC 61557-2, 1997)
48
Current (with MN73 Clamp)
48
Voltage
48
RCD Test
48
Reference Conditions
49
Climatic Conditions
50
Variation in Nominal Field of Use
50
5 Specifications
53
General Specifications
53
To Order
53
