MONTAGGIO DELL'APPARECCHIO INTERNO

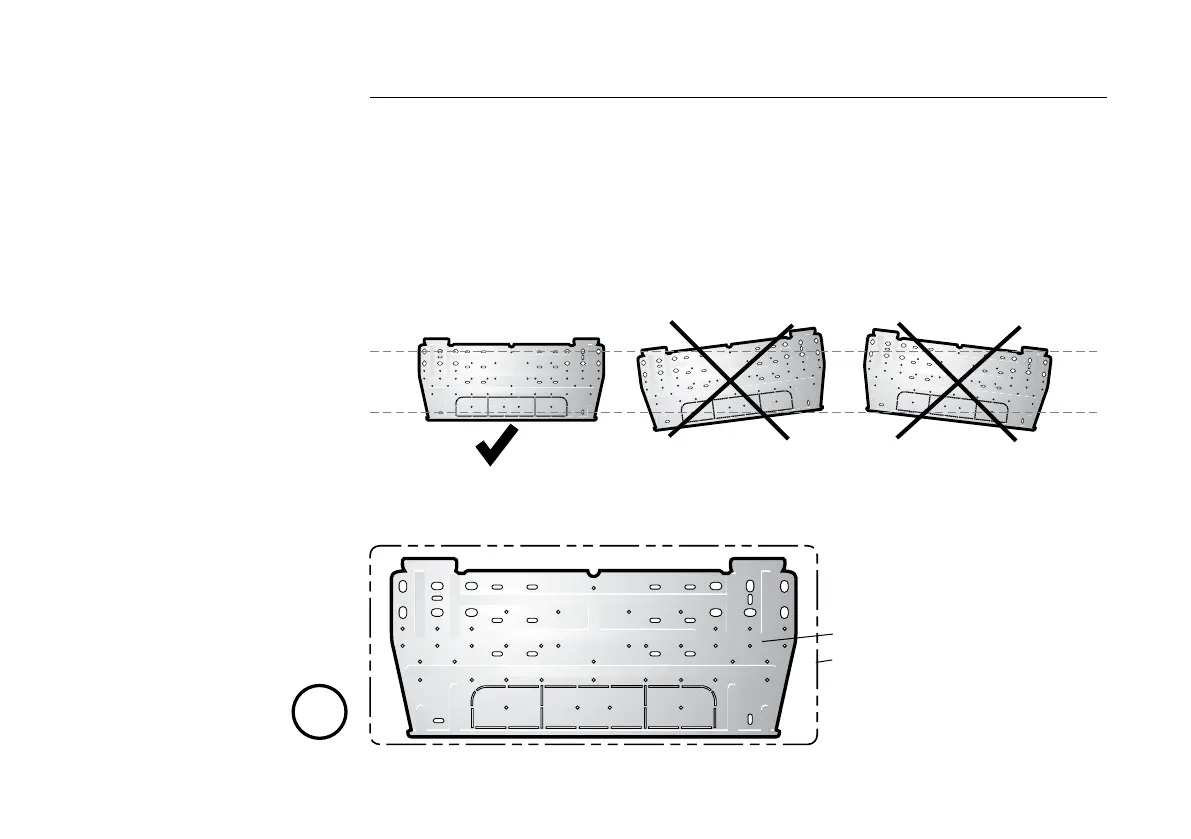

1. montaggio della piastRa di montaggio
· Montare la piastra di montaggio orizzontalmente su una superficie piana sulla parete, lasciando uno spazio sufficiente
intorno alla piastra di montaggio.
· Se la parete è in calcestruzzo, laterizio o simile praticare quattro fori del diametro di 6 mm nella parete. Inserirvi le staf-
fe di montaggio per le viti corrispondenti.
· Montare la piastra di montaggio sulla parete con 4 viti.
· Utilizzare sempre una livella a bolla d'aria per contrassegnare i punti di foratura e per allineare la piastra di montaggio.
· Dopo aver fissato la piastra di montaggio con le viti verificare nuovamente con la livella a bolla d'aria che la piastra sia
montata in posizione orizzontale.
Nota:
Montare la piastra di montaggio e praticare i fori
nella parete secondo la struttura della parete
e i punti di fissaggio della piastra di montaggio.
almeno 12 cm
dal soffitto
almeno 12 cm
dalla parete
almeno 12 cm
dalla parete
Foro per tubo di allaccia-
mento circa Ø 65 mm
Piastra di montaggio
Profilo alloggiamento appa-
recchio interno
