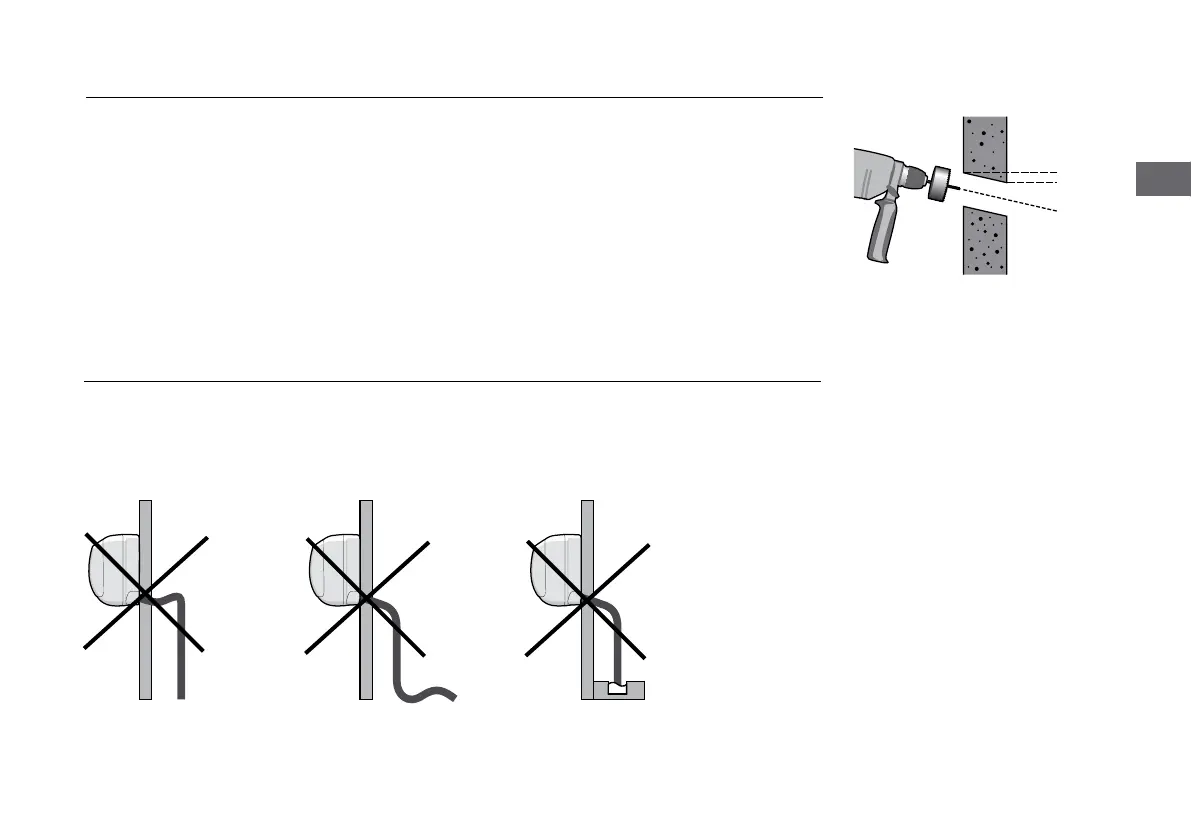

2. peRçage des tRous dans le muR
· déterminez les trous selon l'illustration
· percez un trou d'environ 65 mm de diamètre en biais vers la façade extérieure.
· utilisez un tube fourreau ( tube en plastique ) si vous effectuez des perçages à travers des grilles métalliques ou des
plaques en métal pour déparasiter les câbles électriques.
· pour tracer le trou à percer, accrochez l'appareil intérieur sur la plaque de montage puis tracer le trou à percer à gauche
en dessous de l'appareil intérieur.
· pour percer, décrochez à nouveau l'appareil intérieur du mur.
INSTALLATION DU TUYAU DE L'EAU DE CONDENSATION
évacuation
Recourbez le tuyau de l'eau de condensation vers le bas et toujours le poser en pente. NE PAS installer le tuyau de l'eau
de condensation, comme illustré sur les figures suivantes.
Intérieur Extérieur
Mur
5-7 mm
Ne freinez pas l'écoulement de l'eau en laissant le tuyau se gondo-
ler et ne le faites pas remonter !
Veuillez ne pas laisser l'extrémité
du tuyau reposer dans l'eau
