INSTALLAZIONE PER TUBI QUICKCONNECTOR

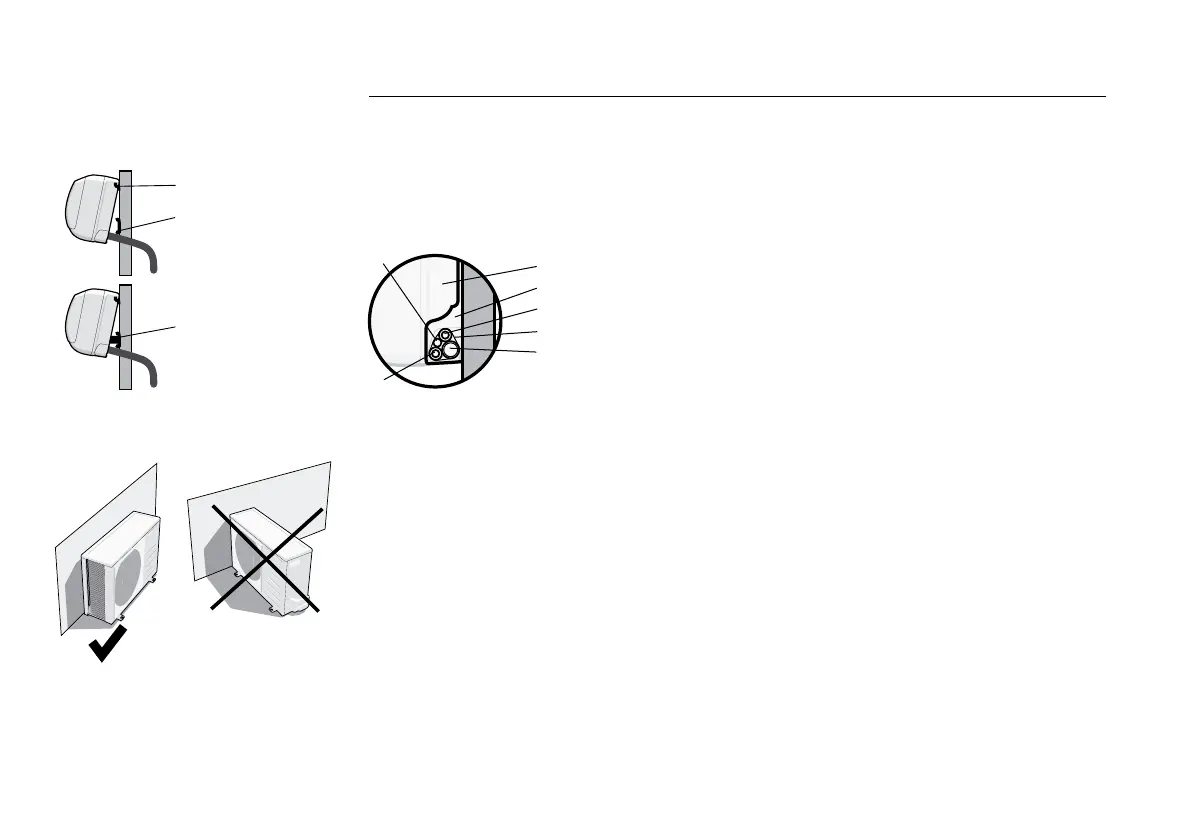

tubo e isolamento
· Avvolgere in modo uniforme il nastro adesivo intorno al cavo di collegamento, al tubo dell'acqua di condensa e ai tubi
del refrigerante.
· L'acqua di condensa in uscita dall'unità interna giunge nella vaschetta di raccolta e viene scaricata attraverso il tubo.
Non introdurre nient'altro nella vaschetta.
Apparecchio interno
Area tubo
Tubo in rame
Tubo condensa
Isolamento
Tubo in rame
Cavo di colleg. elettrico
montaggio dell'unità esteRna
Provvedimenti
· Installare l'unità esterna su un piano stabile per ridurre il rumore o le vibrazioni.
· Fissare la direzione di uscita dell'aria in modo tale che l'aria in uscita non incontri ostacoli.
· Se il luogo di installazione è situato in un'area esposta a forti venti, ad es. al mare, accertarsi che il ventilatore funzioni
in modo ottimale e che l'apparecchio venga montato lungo la parete o che venga utilizzata una piastra di protezione.
In particolare nelle regioni ventose è necessario montare l'apparecchio in modo tale da evitare l'entrata di aria.
· Nel montaggio appeso accertarsi che il supporto di montaggio soddisfi le condizioni del diagramma del supporto di mon-
taggio. La parete di montaggio deve essere in calcestruzzo, laterizio o simile, oppure bisogna utilizzare materiali ausiliari
per rinforzarla. Il collegamento tra supporto e parete e tra supporto e apparecchio esterno deve essere stabile, solido
e sicuro.
· Accertarsi che non vi siano ostacoli alla fuoriuscita dell'aria.
Gancio superiore
Gancio inferiore
Materiale ammortizzante
