Glissière de fenêtre A Glissière de fenêtre B
Boulon
Glissière de fenêtre A Glissière de fenêtre B
Glissière de fenêtre C
Boulons
MODÈLE B
MODÈLE A
MODÈLE C
1+2：
Boulon
Boulon
Boulon
1+2+3：
1+2：
1+2+3：
BoulonBoulon
Boulon
1+2+3+4：
BoulonBoulonBoulon
1+4：
Boulon
Glissières de fenêtre
Après l'assemblée
Before assembly
Glissières de fenêtre
Après l'assemblée
Avant le montage
Ou
Deuxième étape: Installer le montage du tuyau
d'échappement sur l'appareil
Poussez le tuyau d'échappement dans l'ouverture
de sortie d'air de l'appareil dans le sens de la
flèche.
1. Choisissez les glissières de fenêtre en fonction
de la taille de votre fenêtre. Il est parfois
nécessaire de les raccourcir pour qu'ils
correspondent à la taille de la fenêtre, veuillez
prendre soin de les couper correctement.
2. Utilisez des boulons pour fixer les coulisses de
fenêtre une fois qu'elles sont ajustées à la bonne
longueur.
Troisième étape: Préparation de la glissière
réglable de la fenêtre
Instructions d'installation
Kit d'installation des fenêtres
Adaptateur
d'unité
Adaptateur pour
glissière de fenêtre
Tuyau d'échappement
Montage du tuyau
d'échappement
Tuyau d'échappement
Montage du tuyau
d'échappement
Montage du tuyau
d'échappement
Modèle D
Tapez installation de fenêtre:
Modèle C
Modèle A Modèle B
Adaptateur pour
glissière de fenêtre
Tuyau
d'échappement
Montage du tuyau
d'échappement
Adaptateur
d'unité
Montage du tuyau
d'échappement
Tuyau d'échappement
Adaptateur
d'unité
Air exhaust
passage
Exhaust hose
assembly
Adaptateur
d'unité
Adaptateur
d'échappement mural A
Tuyau d'échappement
Tuyau d'échappement
Montage du tuyau
d'échappement
Montage du tuyau
d'échappement
Type d'installation murale:
Modèle A Modèle B

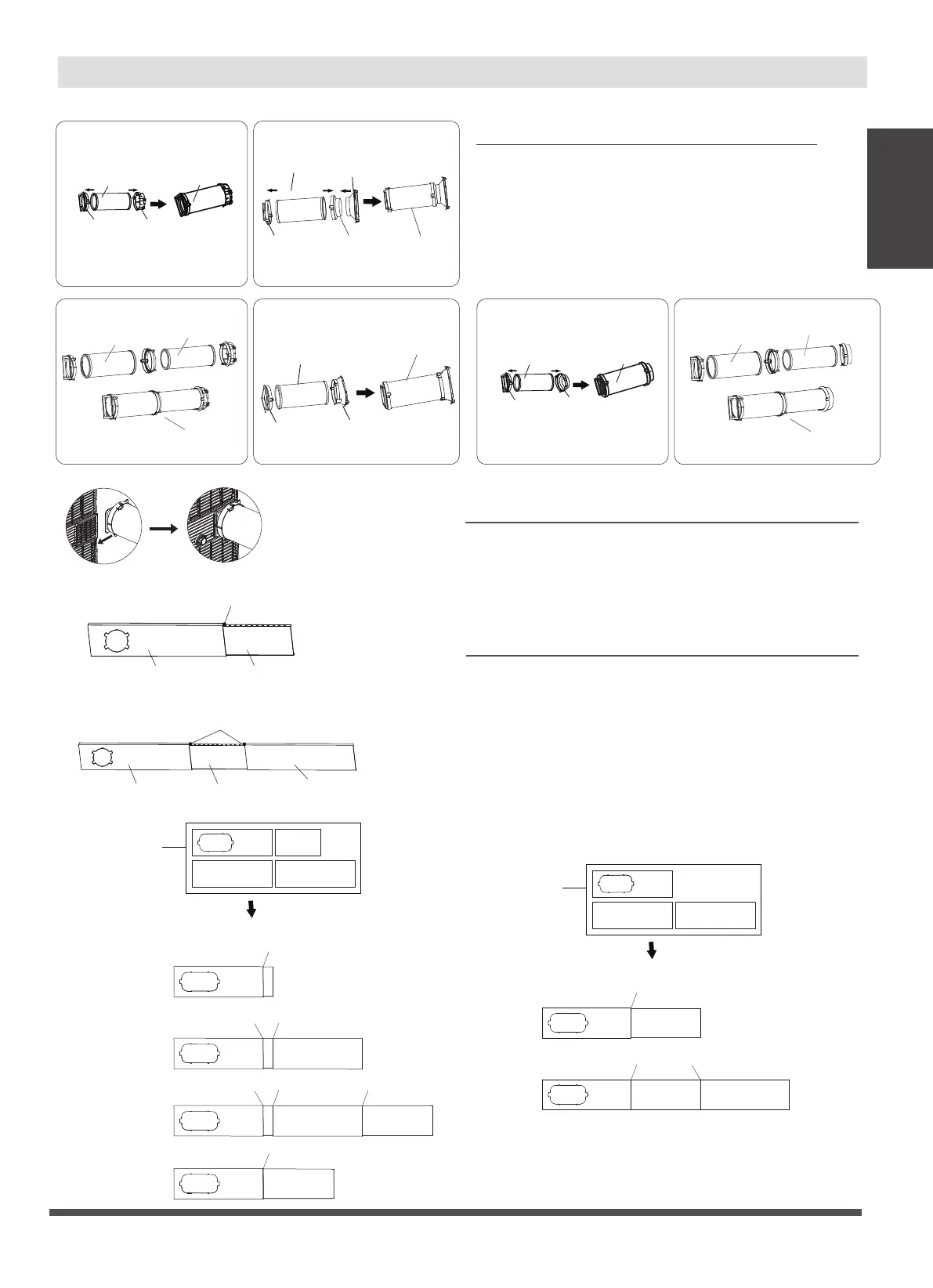

Première étape: Préparation de l'ensemble du
tuyau d'échappement
Enfoncez le tuyau d'échappement (ou le tuyau
d'échappement prolongé) dans l'adaptateur pour
glissière de fenêtre (ou l'adaptateur d'échappe-
ment mural) et l'adaptateur de l'appareil, en le
serrant automatiquement par les boucles
élastiques des adaptateurs.
Montage du
tuyau
d'échappement
