15

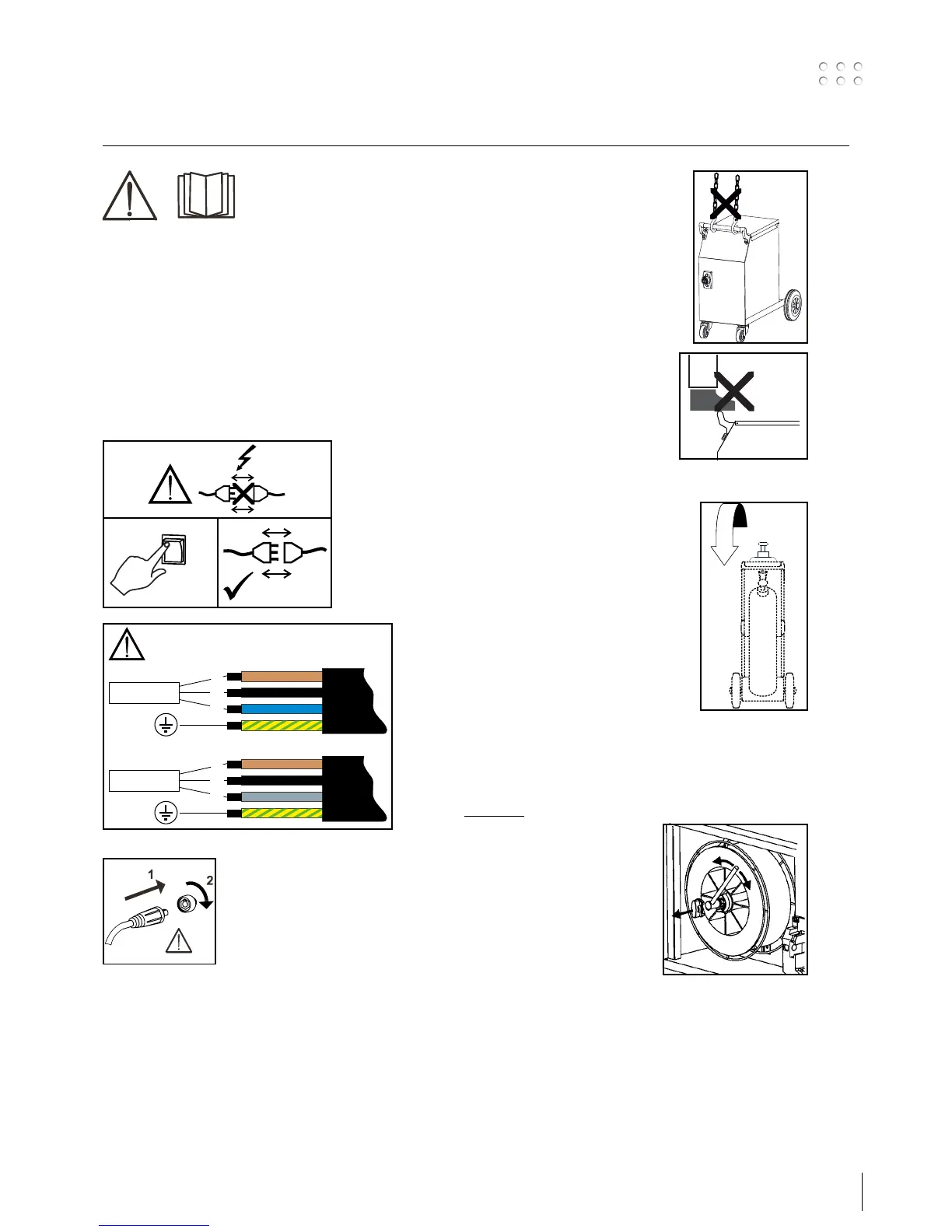

Anschluss und Inbetriebnahme
Warnung
Lesen Sie die Warnhinweise und
Betriebsanleitung sorgfältig vor der
Inbetriebnahme und speichern Sie
die Information für den späteren
Gebrauch.
Zulässige Installation
Netzanschluss
Es ist unbedingt zu kontrollieren, ob die auf dem Typenschild
der Maschine angegebene Spannung mit der Netzspannung
übereinstimmt. Ist die Maschine auf verschiedene Spannungen
umklemmbar, muß darauf geachtet werden, daß das Gerät
innen für die richtige Spannung angeklemmt ist.
0
l
1
2
Wichtig!
Achten Sie auf festen Sitz der
Anschlüsse von Massekabel und
Schweißschlauch. Die Stecker und Kabel
können sonst beschädigt werden.
Hebeanweisung
Die Maschine nicht am Handgriff
anheben.
Nicht auf den Handgriff treten.
Anschluß der Gasflasche
Die Maschine ist für Anwendung der
Gasflaschen mit einer max. Höhe von
100cm vorgesehen. Bei Anwendung
höher Gasflaschen entsteht ein Risiko
dafür, daß die Maschine umstürzt.
Justierung der Drahtbremse
Die Bremse wird so fest eingestellt, daß die Drahtrolle stoppt,
ehe der Schweißdraht über den Rand läuft. Die Bremsekraft ist
vom Gewicht der Drahtrolle und der Drahtfördergeschwindig-
keit abhängig. Werkeinstellung = 15kg
Justierung:
• Der Drehknopf kann
abmontiert werden, wenn ein
Schraubendreher hinter den
Knopf platziert ist. Danach
kann der Knopf ausgezogen
werden.
• Die Drahtbremse kann durch
Festspannen oder Lockern der
Gegenmutter auf die Achse
der Drahtnabe justiert werden.
• Der Drehknopf muß wieder montiert werden.
3 x 400 V
3 x 400 V
L1
L2
L3
L1
L2
L3
braun
schwarz
grau
blau
gelb/grün
braun
schwarz
gelb/grün
Max.
100 cm
Netzkabel
