57

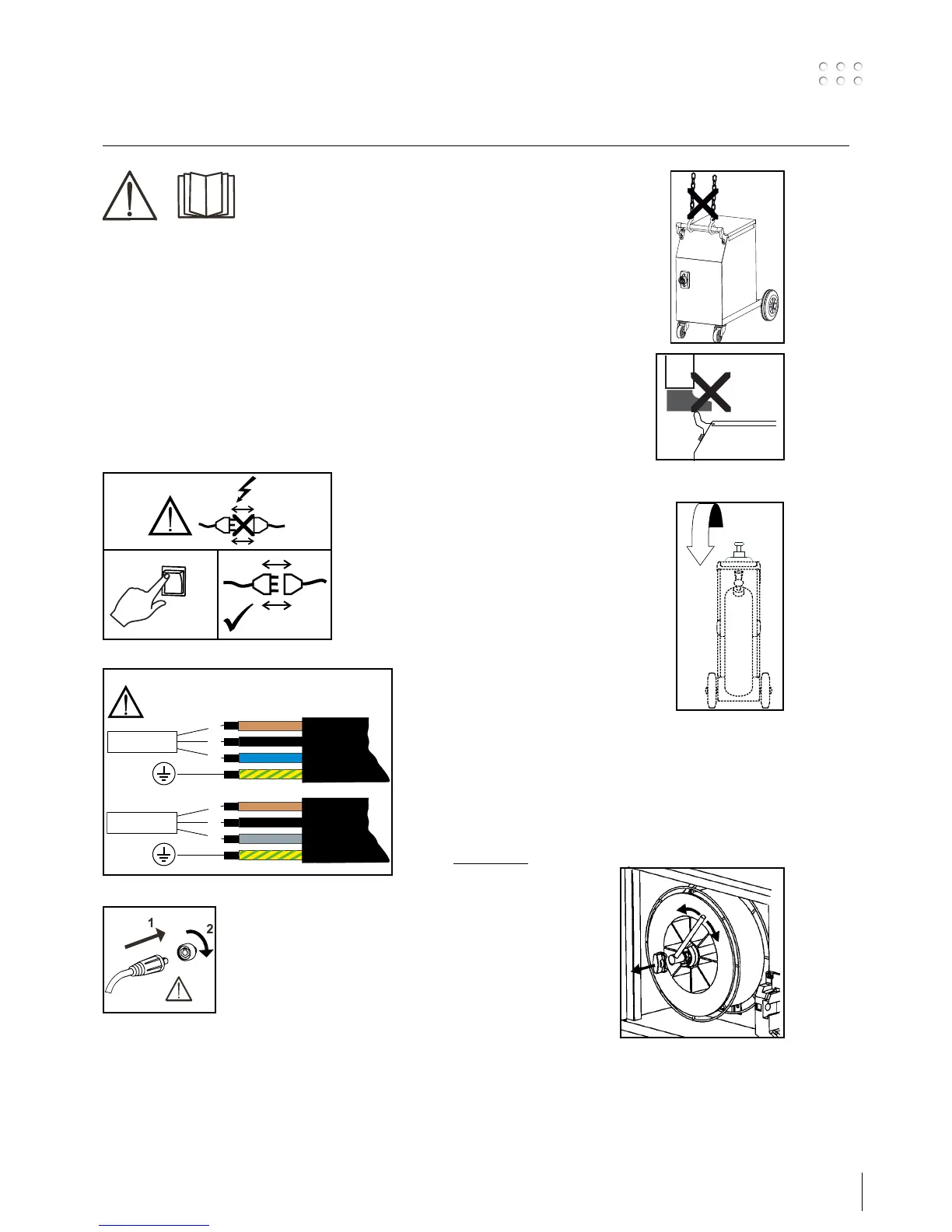

Подключение и эксплуатация
ВНИМАНИЕ
Перед выполнением операции
внимательно ознакомьтесь с
предупреждением, руководством
пользователя и сохраните данную
информацию для дальнейшего
использования.
Допустимая установка
Подключение источника питания
Необходимо убедиться, что напряжение сети соответствует
напряжению, на которое рассчитан аппарат. Если аппарат
может работать на разных напряжениях, следует убедиться,
что установлено требуемое напряжение.
0
l
1
2
Важно!
Во избежание повреждения разъемов
и кабелей требуется хороший контакт
при подключении к сварочному
аппарату кабеля обратного тока и
сварочной горелки.
Указания по подъему
Не поднимать аппарат за ручку.
Не наступать на ручку.
Подсоединение газовых баллонов
Используйте только газовые баллоны
высотой не более 100 см, в противном
случае возможно опрокидывание
аппарата.
Регулировка тормоза механизма подачи проволоки
Тормоз механизма подачи должен обеспечить максимально
быструю блокировку барабана для проволоки прежде, чем
сварочная проволока попадет на край барабана. Тормозное
усилие зависит от веса барабана для проволоки и скорости
подачи проволоки. Стандартный вес (установка) - 15 кг..
Регулировка:
• Снять ручку управления
при помощи тонкой
отвертки, которую
необходимо разместить
за ручкой и затем
вытащить ее.
• Отрегулируйте
тормоз механизма
подачи проволоки,
затягивая или ослабляя
самоконтрящуюся гайку
по центру втулки механизма.
• Установите ручку на место.
3 x 400 V
3 x 400 V
L1
L2
L3
L1
L2
L3
коричневый
черный
серый
синий
желтый/зеленый
коричневый
черный
желтый/зеленый
Max.
100 cm
кабель электропитания
