21

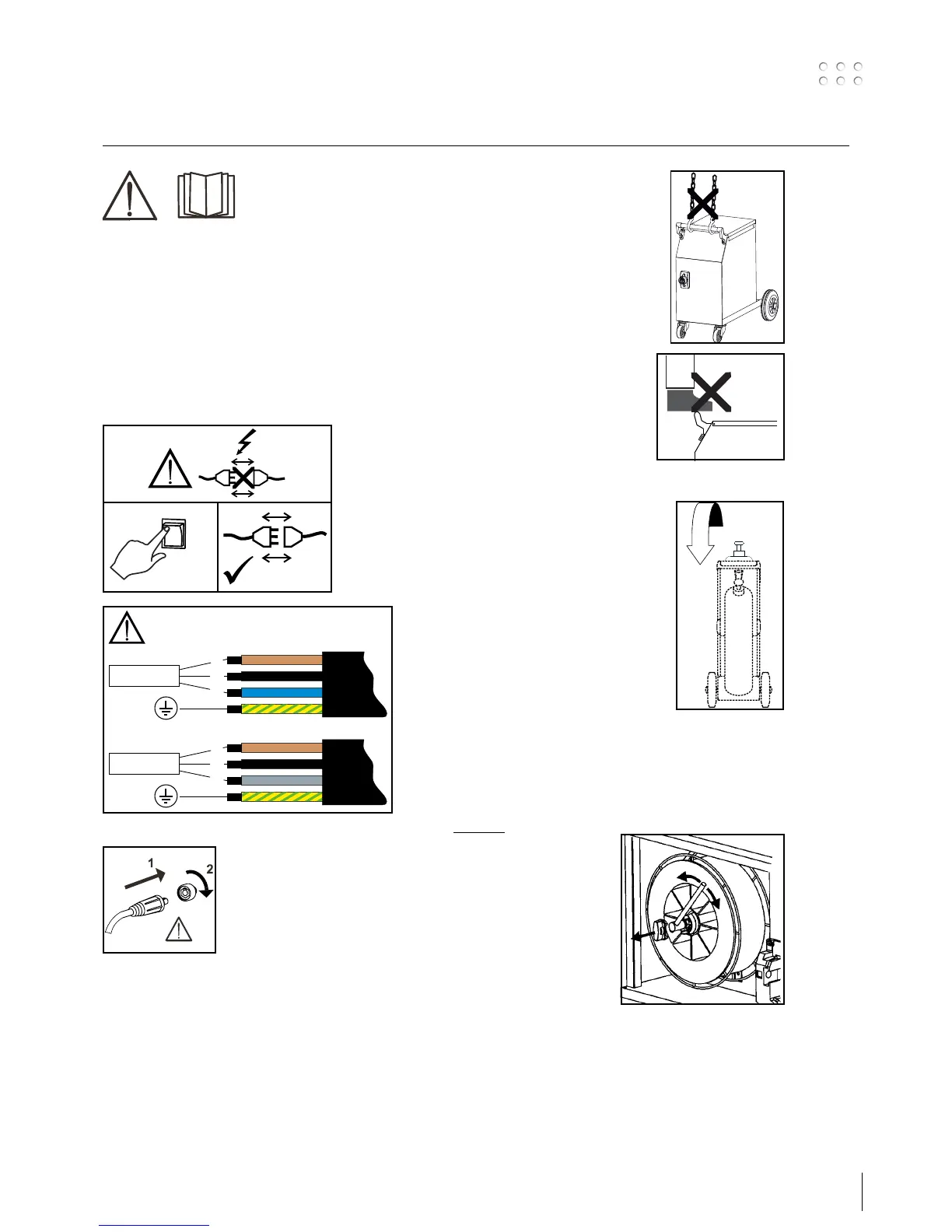

Branchement et fonctionnement
Attention
Lire attentivement la fiche de
mise en garde/le mode d’emploi
avant la première utilisation et
conserver ces informations en vue
de leur utilisation ultérieure.
Installation autorisée
Raccordement électrique
Vérifier que la tension secteur correspond à la tension
nominale de la machine. Ce contrôle est primordial pour les
machines pouvant être utilisées à différentes tensions.
0
l
1
2
Important !
Afin d’éviter la destruction des prises
et câbles, s’assurer que le contact
électrique est bien établi lors du
branchement des câbles de mise à la
terre et des torches de soudage à la
machine.
Instructions de levage
Ne pas soulever la machine par la
poignée.
Ne pas marcher sur la poignée.
Raccordement de la bouteille de gaz
Ne pas utiliser des bouteilles de gaz
de plus de 100 cm, qui présentent un
risque de basculement.
Réglage du frein du dévidoir
Le frein du dévidoir ralentit la bobine en fonction de
l’avancement du fil de soudage. La force du frein dépend du
poids de la bobine et de la vitesse de dévidage. La valeur par
défaut est de 15 kg.
Réglage :
• Démonter le bouton de
réglage en plaçant un
petit tournevis derrière
le bouton, puis sortir ce
dernier.
• Régler le frein en serrant
ou desserrant l’écrou
autobloquant au niveau
de l’axe du moyeu.
• Réinstaller le bouton.
3 x 400 V
3 x 400 V
L1
L2
L3
L1
L2
L3
marron
noir
gris
bleu
jaune/vert
marron
noir
jaune/vert
Max.
100 cm
Câble d’alimentation
