6. Trabajo eléctrico
6.1. Unidad interior

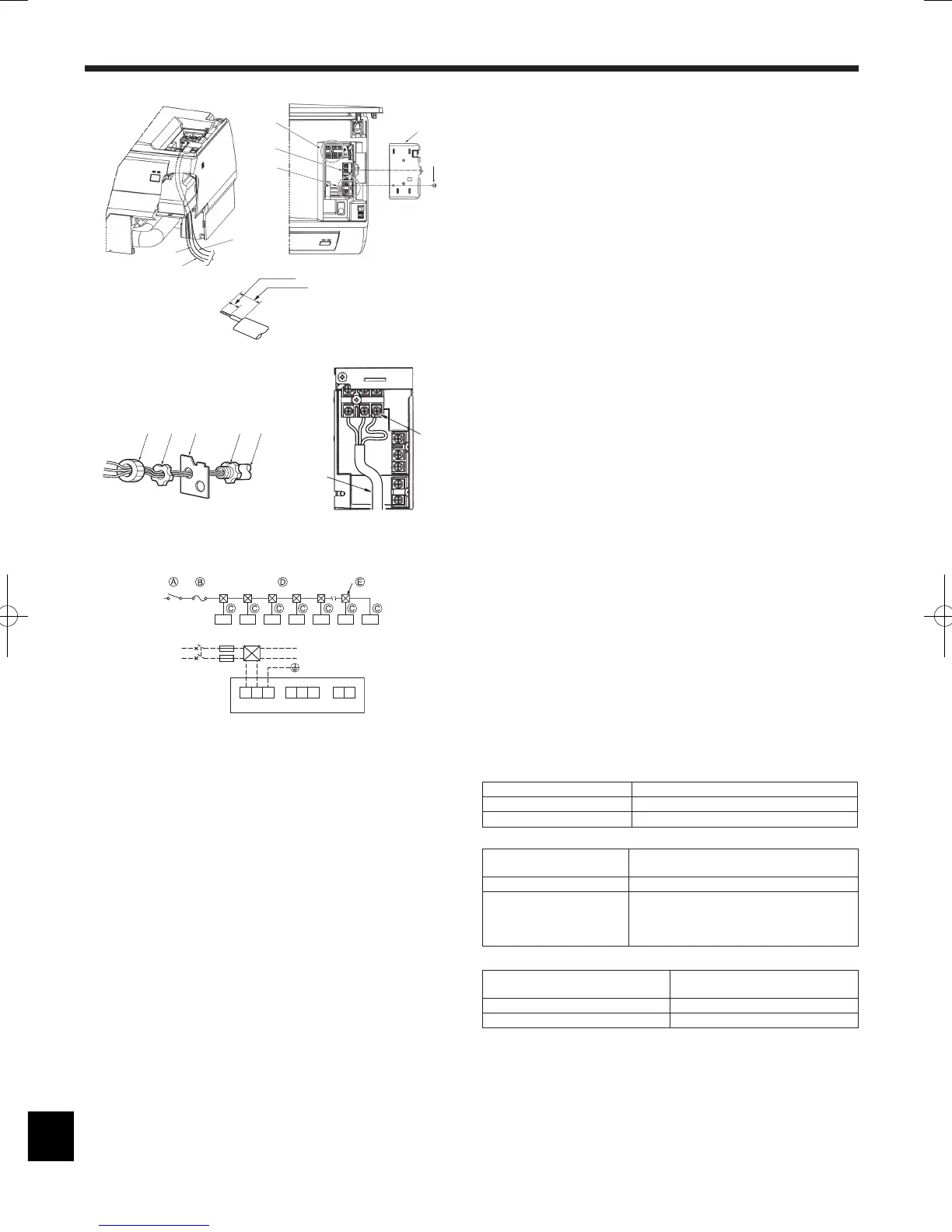

PKFY-P·NKMU-E (Fig. 6-1)
La conexión se puede realizar sin quitar el panel frontal.
1. Abra la rejilla frontal, retire el tornillo (1 unidad) y quite la cubierta de las piezas
eléctricas.
2. Conecte firmemente cada cable al bloque de terminales.
* Teniendo en cuenta los trabajos de mantenimiento, deje una longitud extra para
cada uno de los cables.
* Tenga cuidado cuando utilice cables trenzados, porque las barbas pueden hacer
que el cable se cortocircuite.
3. Vuelva a instalar las piezas retiradas en su estado original.
4. Sujete cada uno de los cables con la grapa que hay bajo la caja de piezas
eléctricas.
A Cubierta de la caja eléctrica
B Tornillo de fijación
D Bloque de terminales del controlador remoto MA: (1, 2) sin polaridad
E Bloque de terminales de transmisión: (M1, M2, S) sin polaridad
F Bloque de terminales de la fuente de alimentación (L1, L2, GR).
G Cable
H Parte de conexión del cable a tierra: Conectar el cable a tierra en el sentido ilustrado en
el diagrama.
J Cable del controlador remoto MA
K Cable de transmisión
L Cable de alimentación
M Placa de conducción
N Casquillo (adquirido localmente)
O Contratuerca (adquirida localmente)
P Conector (adquirido localmente)
Q Conducto (adquirido localmente)
6.2. Cableado de alimentación
• Los cables de alimentación del aparato no deberían ser más ligeros que el
diseño 245 IEC 53 ó 227 IEC 53.
• Instale una línea de toma de tierra más larga que el resto de los cables.
• La instalación del aire acondicionado debe disponer de un interruptor con una
separación entre contactos de al menos 3 mm (1/8 pulg.) en cada polo.
Tamaño del cable de alimentación: más de 1,5 mm
2
(AWG16)
[Fig.6-2]
A Interruptor de 16 A
B Protección de sobrecorriente de 16 A
C Unidad interior
D Corriente total de funcionamiento inferior a 16 A
E Caja de acceso
Selección de disyuntor automático sin fusible (NF) o disyuntor automático
de fugas a tierra (NV).
Para el disyuntor, se aprestarán los medios adecuados para asegurar la
desconexión de todos los conductores de fase del suministro activos.
6.3. Tipos de cables de control
1. Cables de transmisión
Tipos de cable de transmisión Cable blindado CVVS o CPEVS
Diámetro del cable Más de 1,25 mm
2
(AWG16)
Longitud Menos de 200 m, 219 yard
2. Cables de mando a distancia M-NET
Tipo de cable de
mando a distancia
Cable blindado MVVS
Diámetro del cable Más de 0,5 (AWG20) a 1,25 mm
2
(AWG16)
Longitud Cualquier sección que exceda los 10 m, 33 ft
y que alcance hasta un máximo de 200 m,
219 yard de longitud permisible para el cable
de transmisión.
3. Cables de mando a distancia MA
Tipo de cable de
mando a distancia
Cable de 2 almas (no blindado)
Diámetro del cable 0,3 (AWG22) a 1,25 mm
2
(AWG16)
Longitud Menos de 200 m, 219 yard
