3) Inserire il modulo nellʼapertura sul retro del-
lʼamplificatore. Fare attenzione che il connet-
tore maschio sul modulo entri perfettamente
nello zoccolo dellʼamplificatore. Fissare il
modulo con le due viti.
5.5.2 Collegare i microfoni a zone
1) Collegare una presa del modulo di connes-
sione con la presa RJ-45 LINK (51) del
(primo) PA-4000RC, p. es. per mezzo del
cavo in dotazione. Se necessario, collegare
la presa INPUT (52) con la presa LINK di un
ulteriore PA-4000RC ecc., finché tutti gli
apparecchi sono collegati. La lunghezza glo-
bale della linea deve arrivare ad un massimo
di 1000 m.
2) Per escludere interferenze durante la tra-
smissione dei segnali, occorre provvedere ad
una terminazione corretta della linea. A tale
scopo portare lʼinterruttore TERMINATION
del dip-switch (44) sull'ultimo apparecchio
della catena (oppure sugli ultimi due appa-
recchi, se sul modulo sono occupati INPUT 1
e INPUT 2), in posizione inferiore (ON). Su
tutti gli altri apparecchi lʼinterruttore deve tro-
varsi in posizione superiore.
3) Se la lunghezza globale della linea supera i
500 m (per ogni ingresso sul modulo di con-
nessione) o se in totale si collegano più di 10
PA-4000RC, lʼalimentazione per mezzo del
PA-40120 non è sufficiente. In questo caso si
deve collegare un ulteriore alimentatore con
24 V allʼundicesimo PA-4000RC o al micro-
fono a zone che è distante oltre 500 m dal-
lʼamplificatore.
Collegare lʼalimentatore con la presa
24 V (43). Le dimensioni dello spinotto per
alimentazione DC sono 5,5 / 2,1 mm (diame-
tro esterno/interno). La polarità è indifferente.
Tramite la presa INPUT (52), la tensione
dʼalimentazione viene portata anche ai micro-
foni a zone collegati con detta presa; così
non richiedono un alimentatore proprio se il
primo alimentatore è dimensionato sufficien-
temente (corrente assorbita per ogni PA-
4000RC: 63 mA).
5.5.3 Impostare gli indirizzi degli apparecchi
Affinché la comunicazione fra lʼamplificatore e i
microfoni a zone possa funzionare, a tutti i PA-
4000RC collegati si devono assegnare indirizzi
differenti per il databus. Ciò si fa con lʼaiuto dei
primi 5 switch del dip-switch (44) sul retro del
microfoni a zone. Impostare gli indirizzi degli
apparecchi in numero crescente secondo la
tabella di fig. 9.
Nota: Lʼ indirizzamento deve sempre essere fatto con
lʼamplificatore spento, dato che una modifica dellʼindi-
rizzo non è riconosciuta durante il funzionamento.
5.6 Registratore, sistema di
monitoraggio
Con le prese RCA REC (25) o con le prese jack
6,3 mm MONITOR (26) si può collegare un regi-
stratore o un altro apparecchio audio con in -
gresso line (p. es. un sistema di monitoraggio
per il controllo delle uscite). Le prese RCA sono
presenti per registratori stereo con L (sinistro) e
R (destro). Dato che lʼamplificatore lavora nel
modo monofonico, i segnali delle due prese
sono identici.
Con il selettore RECORDING / MONITOR (4)
sul pannello anteriore dellʼapparecchio si decide
quale segnale dʼuscita deve essere presente
qui.
5.7 Impianti supplementari
dʼamplificazione
Ai morsetti ad innesto / a vite PRE OUT (22) sono
presenti i segnali miscelati per la relativa zona
come segnali bilanciati con livello line. Qui si
possono collegare ulteriori impianti dʼamplifica-
zione per la sonorizzazione di ambienti mag-
giori.
5.8 Pulsante per il gong, interruttore
per una sirena
Ai segnali degli ingressi CH1 a CH3, per mezzo
di un contatto NA, si può aggiungere un gong
(CHIME). Sono disponibili tre toni differenti
(
Capitolo 5.8.1). Per attivare il gong, colle-
gare p. es. un pulsante con il relativo contatto dei
morsetti ad innesto/a vite CH1/ CH2 / CH3 (31) e
con il contatto comune (2. contatto dallʼalto)
[
Fig. 10].
Per un tono alto della sirena in tutte le zone,
collegare i due contatti superiori dei morsetti ad
innesto / a vite per mezzo di un interruttore. Con-
trariamente ai gong che terminano dopo breve
azionamento del relativo pulsante, la sirena si fa
sentire solo finché lʼinterruttore è chiuso.

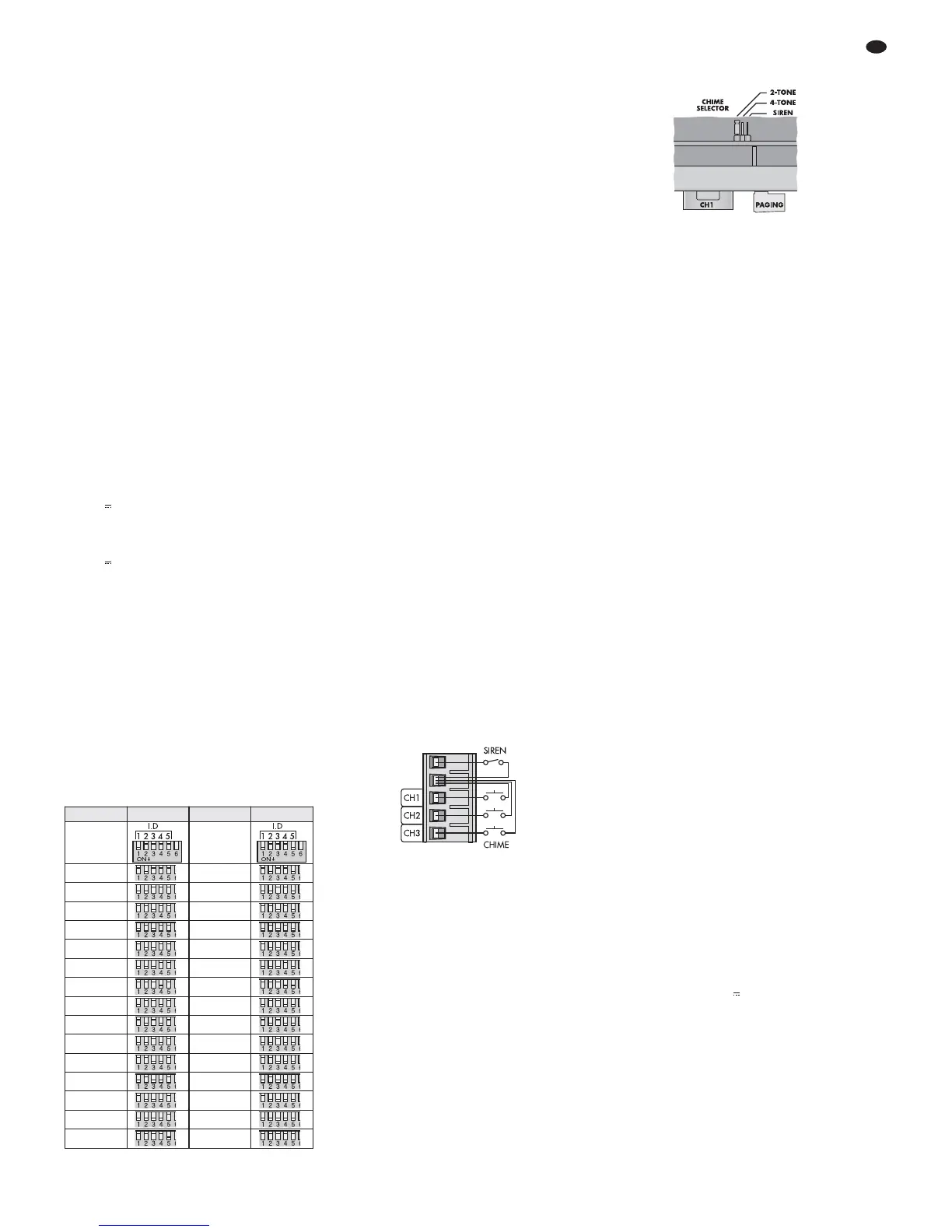

⑩
Collegamento del pulsante per il gong / interruttore
della sirena
5.8.1 Scelta del suono del gong
Il suono del gong può essere impostato allʼin-
terno dellʼamplificatore. Sono a scelta una
sequenza di 2 toni, di 4 toni e il suono di una
sirena. Il suono della sirena è un segnale
dʼemergenza secondo DIN 33 404 / EN 457 ed è
indipendente dalla funzione della sirena impo-
stata tramite il contatto della sirena descritto qui
sopra.
1) Togliere il coperchio del contenitore dellʼam-
plificatore.
2) Nella parte posteriore si trova, parallelo al
retro dellʼapparecchio, un circuito stampato
con un jumper vicino agli ingressi per CH1 e
PAGING. Montare il jumper nella posizione
corrispondente al suono richiesto (
Fig. 11).
⑪
Scelta del suono del gong
3) Richiudere il contenitore con il suo coperchio.
5.9 Dispositivo per valutare la
mancanza di un apparecchio
Se lʼuscita di un amplificatore viene a mancare o
se in una base microfonica collegata si presenta
un guasto, il relè FAULT (18) reagisce. Qui si
può collegare p. es. un segnalatore, per valutare
il guasto. Il relè è equipaggiato con un contatto
pulito di commutazione e supporta una potenza
di 24 V/ 500 mA.
5.10 Amplificatore di scorta
Se lʼamplificatore di unʼuscita viene a mancare,
questo fatto viene riconosciuto automatica-
mente, e un relè attiva un amplificatore supple-
mentare. Ciò è possibile solo se si utilizza
lʼuscita 100/ 70 V del PA-40120.
1) Collegare lʼingresso dellʼamplificatore di scorta
con i morsetti ad innesto / a vite PRE OUT
(22) della relativa uscita.
2) Collegare lʼuscita 100/ 70 V dellʼamplificatore
di scorta con i contatti 100 V IN e GND dei
relativi morsetti ad innesto / a vite (20).
5.11 Base microfonica dʼemergenza
PA-4000FMP
Con questo accessorio disponibile separata-
mente si possono eseguire degli avvisi dʼemer-
genza con la massima priorità. Inoltre la base
microfonica permette la registrazione di un
avviso che viene riprodotto automaticamente in
caso dʼemergenza attraverso lʼimpianto di
amplificazione (per i particolari
Istruzioni per
PA-4000FMP).
Collegare una PA-4000FMP con la presa
RJ45 EMERGENCY IN (23) per la relativa zona
di sonorizzazione. La lunghezza massima della
linea può arrivare a 1000 m. In caso di lunghezza
superiore ai 500 m, la PA-4000FMP deve essere
alimentata per mezzo di un alimentatore proprio
(
Istruzioni per PA-4000FMP).
5.12 Relè prioritario
I relè prioritari servono per escludere gli attenua-
tori inseriti fra amplificatore e altoparlanti per
potere trasmettere ovunque e con il volume
massimo gli avvisi dʼemergenza. Sul PA-40120,
per ogni zona di sonorizzazione (Z1 – Z4) è
disponibile unʼuscita 24 V EMER. OUT (21) per
il collegamento di relè prioritari. Ogni uscita sup-
porta una potenza di 200 mA.
La tensione di commutazione viene erogata
se una base microfonica dʼemergenza PA-
4000FMP segnala una situazione dʼemergenza
per detta zona di sonorizzazione.
25
I
Indirizzo Switch Indirizzo Switch
1 17
2 18
3 19
4 20
5 21
6 22
7 23
8 24
9 25
10 26
11 27
12 28
13 29
14 30
15 31
16 32
⑨
Indirizzamento dei PA-4000RC
