7
Rear I/O Panel

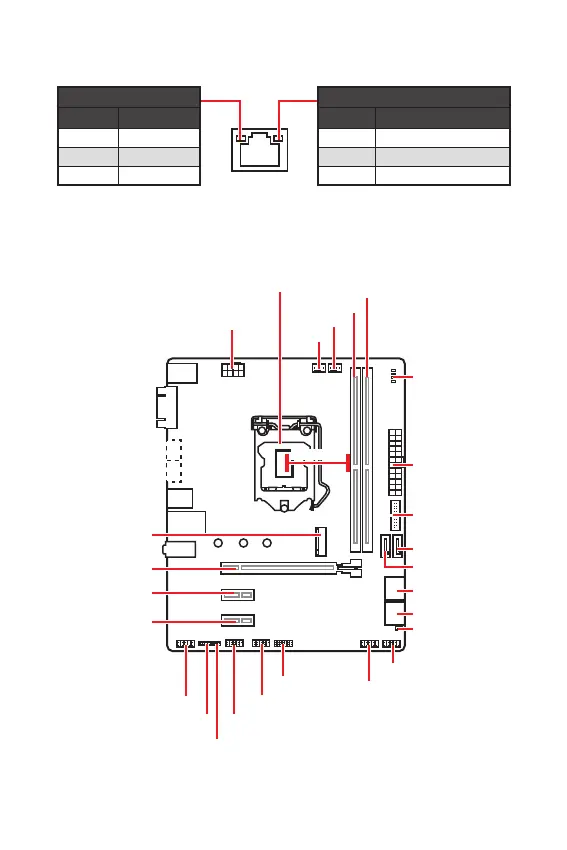

Overview of Components
Link/ Activity LED
Status
Description
Off
No link
Yellow
Linked
Blinking
Data activity
Speed LED
Status
Description
Off
10 Mbps connection
Green
100 Mbps connection
Orange
1 Gbps connection
L
A
N P
or
t L
ED St
a
tus T
ab
le
O
ver
v
iew of Component
s
CPU_FAN1
ATX_PWR1
EZ Debug LED
CPU Socket
PCI_E1
SYS_FAN1
PCI_E2
PCI_E3
JCI1
DIMMA1
DIMMB1
SATA1
SATA2
JBAT1
JFP1
JFP2
CPU_PWR1
JUSB2
JUSB1
JTPM1
JUSB3
JCOM1
JAUD1
SATA
3
4
SATA
5
6
M2_1
(B365M PRO-VD,
B365M PRO-VH)
* Distance fr
om the center of the CPU to the neares
t DIMM slot.
50.83mm*
6
