MSI MPG X570S CARBON MAX WIFI Quick Start

33
Vue d’ensemble des composants
JCORSAIR1 : Connecteur CORSAIR
Le connecteur JCORSAIR1 vous permet de connecter un ruban à LED RGB Lighting
PRO adressable individuellement 5 V ou un ventilateur RGB de marque CORSAIR via
un hub de ventilateur CORSAIR. Une fois que tous les éléments sont correctement
connectés, vous pourrez contrôler les rubans et les ventilateurs LED RGB de marque
CORSAIR avec un logiciel MSI dédié.
1
1 +5V 2 Data
3 Ground

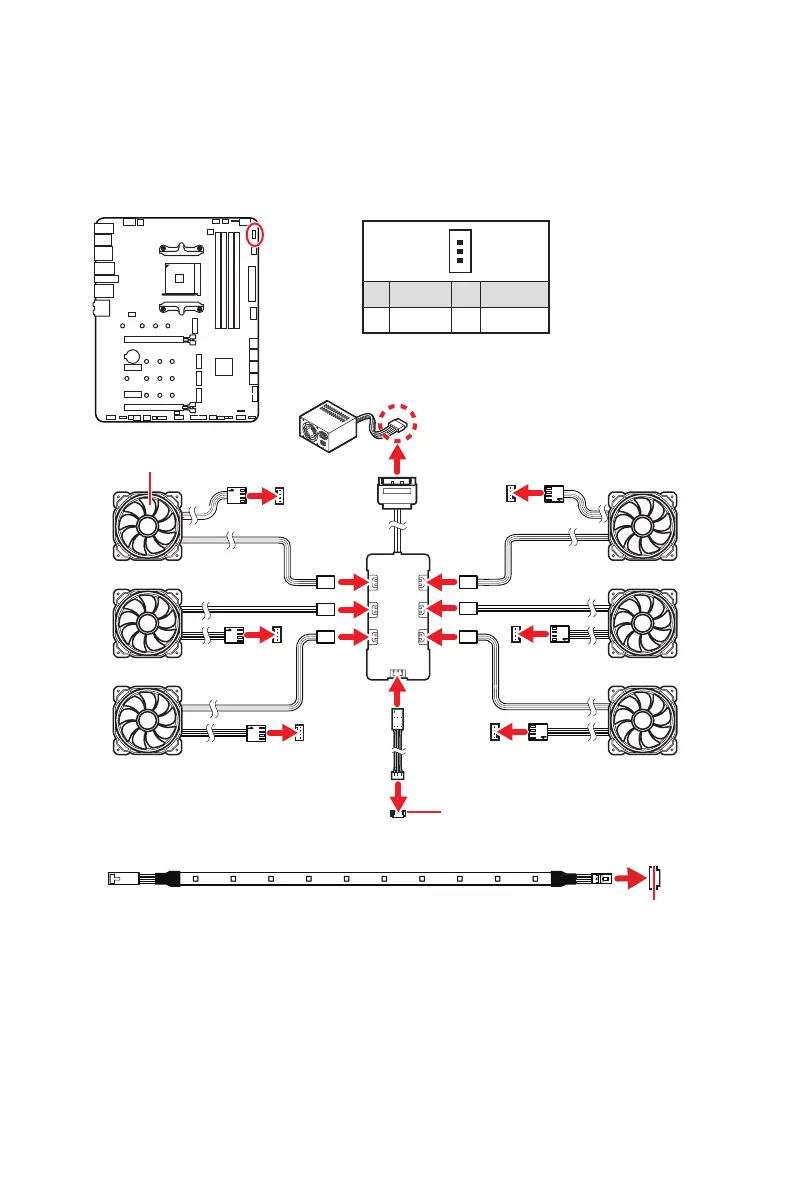

Connexion du ventilateur LED RGB de marque CORSAIR
⚠
Important
∙ Veuillez connecter les ventilateurs en série 1 > 2 > 3 > 4 > 5 > 6. Tout ventilateur
qui n’est pas connecté en série interrompra la communication et la fonction de
rétroéclairage LED RGB ne fonctionnera pas.
∙ Le nombre de ventilateurs LED RGB ou de rubans LED RGB Lighting PRO supportés
peut varier selon le modèle. Veuillez vous référer aux spécifications de la carte mère.
∙ Le ventilateur LED RGB de marque CORSAIR et CORSAIR Lighting Node PRO ne
peuvent pas être utilisés en même temps.
Connecteur JCORSAIR1
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
1
2
34
5
6
Connecteur JCORSAIR1
Alimentation SATA
Connexion du CORSAIR Lighting Node PRO
Ventilateur LED RGB CORSAIR
Hub de ventilateur CORSAIR

MSI MPG X570S CARBON MAX WIFI Specifications

General

Ethernet LAN	Yes
LAN controller	Realtek RTL8125B
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax)
Bluetooth version	5.2
Top Wi-Fi standard	Wi-Fi 6 (802.11ax)
WLAN controller model	Intel Wi-Fi 6E AX210
Ethernet interface type	2.5 Gigabit Ethernet
DVI-D ports quantity	0
USB 2.0 ports quantity	2
Digital audio optical out	1
USB 3.2 Gen 1 (3.1 Gen 1) Type-A ports quantity	4
USB 3.2 Gen 2 (3.1 Gen 2) Type-A ports quantity	3
Cables included	SATA
Number of SATA III connectors	8
BIOS type	UEFI AMI
Parallel processing technology support	Crossfire
RAID levels	0, 1, 10
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	M.2, SATA III
Memory channels	Dual-channel
Memory slots type	DIMM
Supported memory types	DDR4-SDRAM
Maximum internal memory	128 GB
Supported memory clock speeds	1866, 2133, 2400, 2667, 2800, 2933, 3000, 3066, 3200, 3600, 4000, 4266, 4400, 5100, 5300 MHz
Audio chip	Realtek ALC4080
Component for	PC
Motherboard chipset	AMD X570
Audio output channels	7.1 channels
Motherboard form factor	ATX
Number of mounting holes	9
Motherboard chipset family	AMD
Windows operating systems supported	Windows 10 x64
Processor socket	Socket AM4
Compatible processor series	AMD Ryzen 3, AMD Ryzen 5, AMD Ryzen 7, AMD Ryzen 9 3rd Gen, AMD Ryzen 9 5th Gen
Harmonized System (HS) code	84733020
Weight	1000 g

Weight and Dimensions

Depth	244 mm
Width	305 mm
Height	268 mm
