Debug Code LED
Le Debug Code LED affiche la progression et les codes d’erreur pendant et après le
POST. Veuillez vous référer au tableau du Debug Code LED pour plus de détails.
Phase de démarrage
Sécurité (SEC) - initialisation de très bas niveau
Initialisation Pre-EFI (PEI) – initialisation de la mémoire
Environnement d’exécution des pilotes (DXE) – initialisation du matériel principal
Sélection du périphérique de démarrage (BDS) – la configuration du système,
l’interface d’utilisateur de pré-OS et la sélection d’un périphérique amorçable (CD/
DVD, disque dur, USB, réseau, interface système, etc.)
Tableau du Debug Code LED
Codes de progression SEC
01 Sous tension. Détection du type de réinitialisation (soft/hard)
02 Initialisation AP avant chargement du microcode
03 Initialisation de l’agent système avant chargement du microcode
04 Initialisation PCH avant chargement du microcode
06 Chargement du microcode
07 Initialisation AP après chargement du microcode
08 Initialisation de l’agent système après chargement du microcode
09 Initialisation PCH après chargement du microcode
0B Initialisation du cache

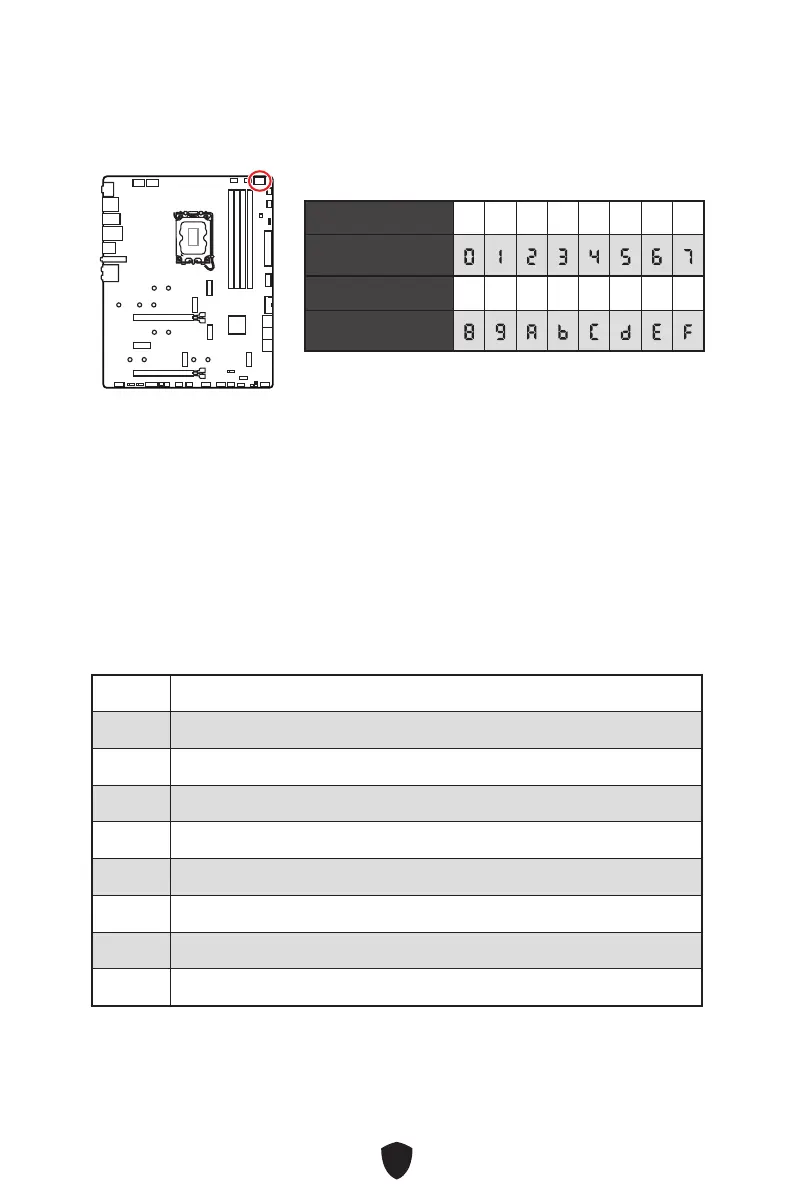

Tableau des caractères hexadécimaux
Hexadécimaux 0 1 2 3 4 5 6 7
Affichage LED
Hexadécimaux 8 9 A B C D E F
Affichage LED

MSI MPG Z790 CARBON WIFI Specifications

General

Processor socket	LGA 1700
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Pentium Gold
Non-ECC	Yes
Memory channels	Dual-channel
Number of memory slots	4
Supported memory types	DDR5-SDRAM
Maximum internal memory	128 GB
Supported memory clock speeds	4800, 5000, 5200, 5400, 5600, 5800, 6400, 6600, 6800, 7000, 7200, 7400, 7600 MHz
Supported memory clock speed (max)	7600 MHz
RAID levels	0, 1, 5, 10
Supported storage drive types	HDD & SSD
Number of storage drives supported	10
Supported storage drive interfaces	M.2, PCI Express
Parallel processing technology support	Not supported
Number of SATA II connectors	0
Number of SATA III connectors	6
USB 3.2 Gen 1 (3.1 Gen 1) connectors	2
USB 3.2 Gen 2 (3.1 Gen 2) connectors	1
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax)
Bluetooth version	5.3
Top Wi-Fi standard	Wi-Fi 6 (802.11ax)
Ethernet interface type	2.5 Gigabit Ethernet
Component for	PC
Product color	Black
Motherboard chipset	Intel Z790
Audio output channels	7.1 channels
Motherboard form factor	ATX
Windows operating systems supported	Windows 10 x64, Windows 11 x64
BIOS type	UEFI AMI
BIOS memory size	256 Mbit
Cables included	SATA
Number of M.2 (M) slots	5

Weight and Dimensions

Depth	243.84 mm
Width	304.8 mm
