MS-7793 マザーボード

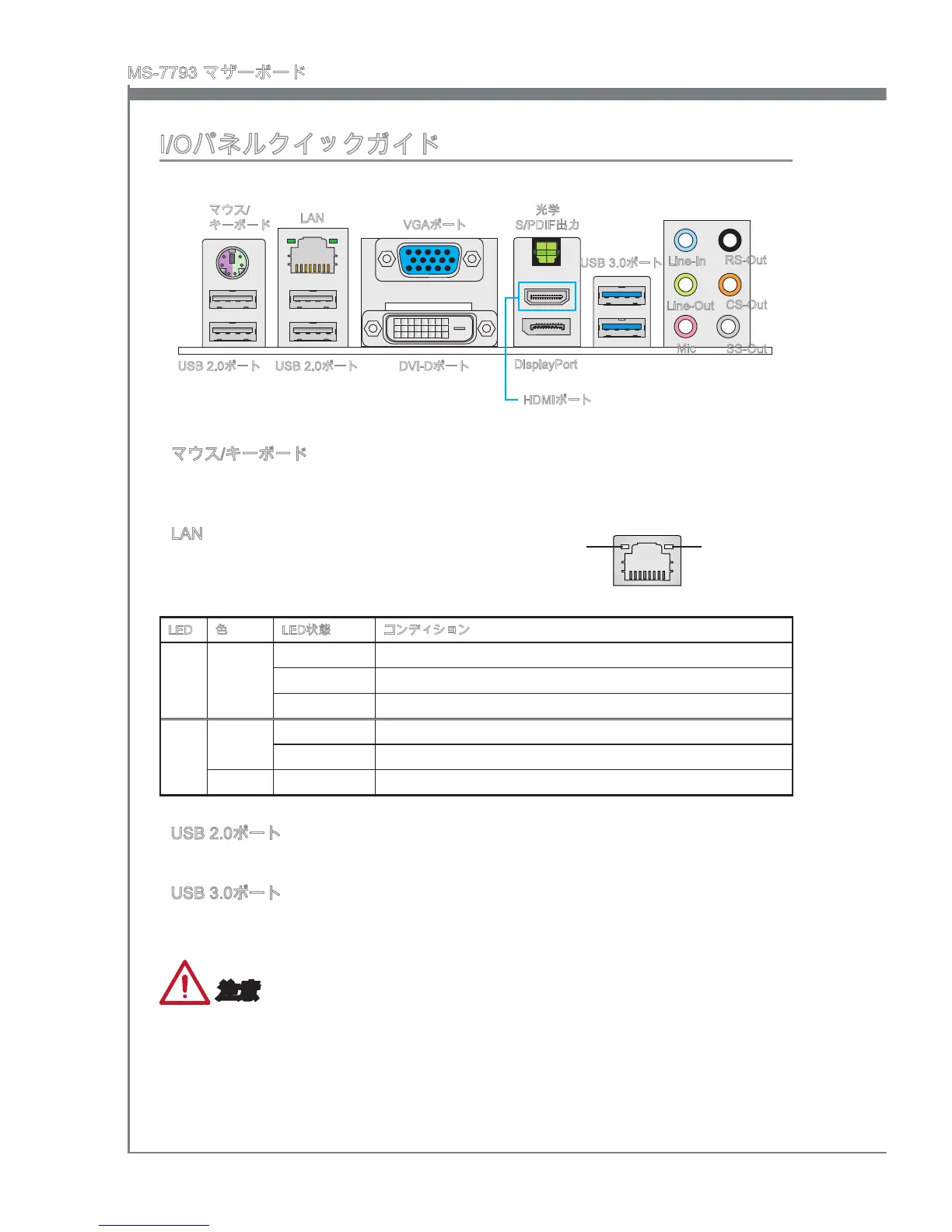

I/Oパネルクイックガイド
マウス/キーボード
マザーボードはPS/2
®
、マウス/キーボードを接続するための標準PS/2
®
、マウス/キー
オードミニDINコネクターが各一個ずつ設けられています。
LAN
コンピューターをネットワーク環境へ接続する際
に使用します。
LED 色 LED状態 コンディション
左 黄色 O󰘯 ネットワークに接続していません。
On(Steady) ネットワークに接続しています。
On(󰘱ashng)
通信中です。
右 緑色 O󰘯 10 Mbts/秒で通信しています。
On 100 Mbts/秒で通信しています。
オレンジ On 1000 Mbts/秒で通信しています。
USB 2.0ポート
キーボードやマウスなどのUSB 2.0機器を本製品へ接続する場合に使用します。
USB 3.0ポート
USB 3.0ポートはUSB 2.0デバイスと併用できます。データ転送速度は最大5 Gbt/sま
でをサポートします (超速度)。
注意
USB 3.0デバイスを使用前に、必ずUSB 3.0ケーブルでデバイスをUSB 3.0ポートに
接続します。
▶
▶
▶
▶
黄色 緑色/ オレンジ
USB 3.0ポート
LAN
マウス/
キーボード
USB 2.0ポート
VGAポート
HDMIポート
光学
S/PDIF出力
DsplayPort
DVI-DポートUSB 2.0ポート
Lne-In
Lne-Out
Mc
RS-Out
CS-Out
SS-Out
