MSI MS-7793 User Manual

Kr-12

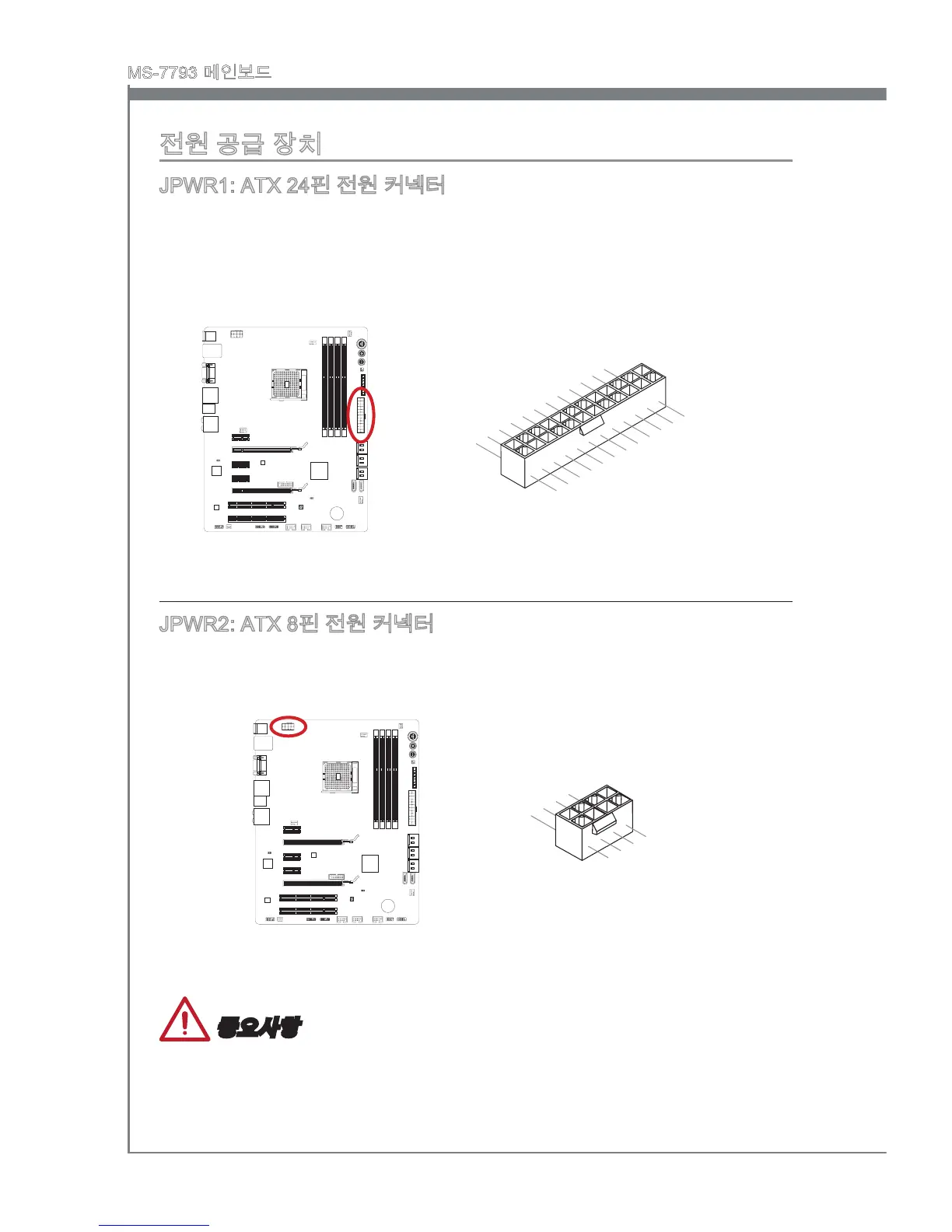

MS-7793 메인보드
전원 공급 장치
JPWR1: ATX 24핀 전원 커넥터
이 커넥터를 사용하여 ATX 24핀 전원 공급 장치를 연결할수 있습니다. ATX 24핀 전원
공급 장치를 연결하려면 커넥터에 전원 공급 케이블을 정렬하고 케이블을 커넥터 안쪽
으로 꼭 눌러줍니다.만약 정확하게 조작하였다면 전원 케이블의 클립이 메인보드의 전
원 커넥터에 꼭 맞게 걸리게 됩니다.
13.+3.3V
1.+3.3
V
14.-12V
2.+3.3
V
15.Ground
3
.Ground
16.PS-ON
#
4.+5
V
17.Ground
5
.Ground
18.Ground
6.+5
V
19.Ground
7
.Ground
22.+5
V
10.+12V
20.Res
8.PW
R O
K
23.+5
V
11
.+12V
21.+5
V
9.5VSB
24.Ground
12.+3.3
V
JPWR2: ATX 8핀 전원 커넥터
이 커넥터는 APU에 12V의 전원을 공급합니다.
7.+12V
3.
Ground
5.+12V
1.
Ground
8.+12V
4
.Ground
6.+12V
2
.Ground
중요사항
모든 전원 케이블이 ATX 전원 공급 장치에 올바르게 연결되어 메인보드가 안정적으로
작동하는지 확인하세요.
