Компоненты материнской платы

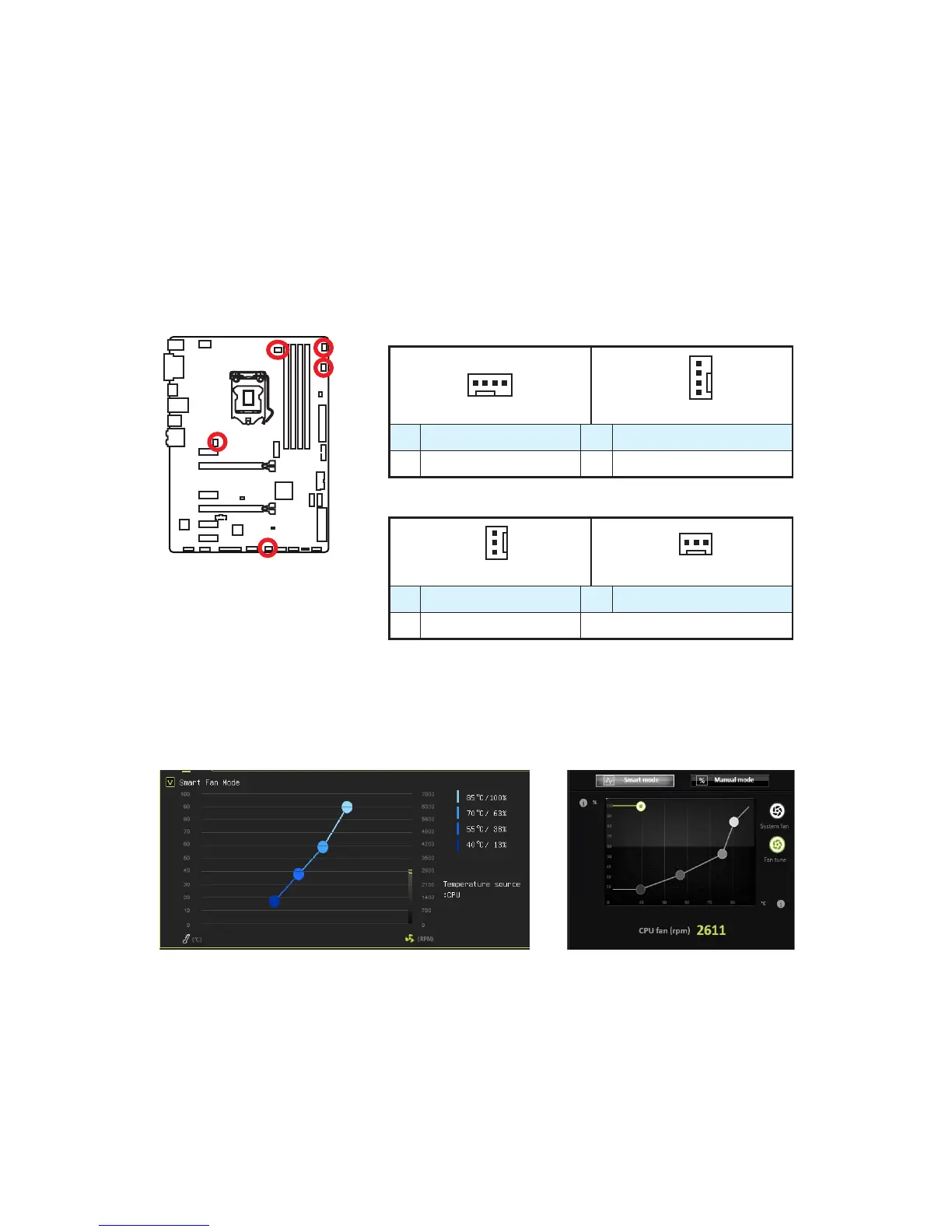

CPUFAN1~2, SYSFAN1~3: Разъемы вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имею контакт с постоянным напряжением
12В, а также контакт с сигналом управления скоростью вращения. Управление
скоростью вращения вентиляторов с управлением постоянным током,
осуществляется через соответсвующие разъемы путем изменения величины
напряжения. Поэтому, при подключении 3-х контактного (Non-PWM) вентилятора
к разъему для вентилятора PWM, скорость вентилятора всегда будет
максимальной. Работа такого вентилятора может оказаться достаточно шумной.
1
CPUFAN1
1
CPUFAN2
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1
SYSFAN1/ SYSFAN3
1
SYSFAN2
1 Ground 2 Voltage Control
3 Sense
Разъем вентилятора с PWM управлением
Разъем вентилятора режима напряжения
Управление скоростью вентилятора
Существуют два способа управления скоростью вращения вентилятора. С
помощью настроек BIOS > HARDWARE MONITOR, и с помощью приложения
COMMAND CENTER.
BIOS > HARDWARE MONITOR COMMAND CENTER
Оба способа позволяют путем изменения положения градиентных точек,
регулировать скорость вращения вентилятора в зависимости от температуры
процессора.
