6

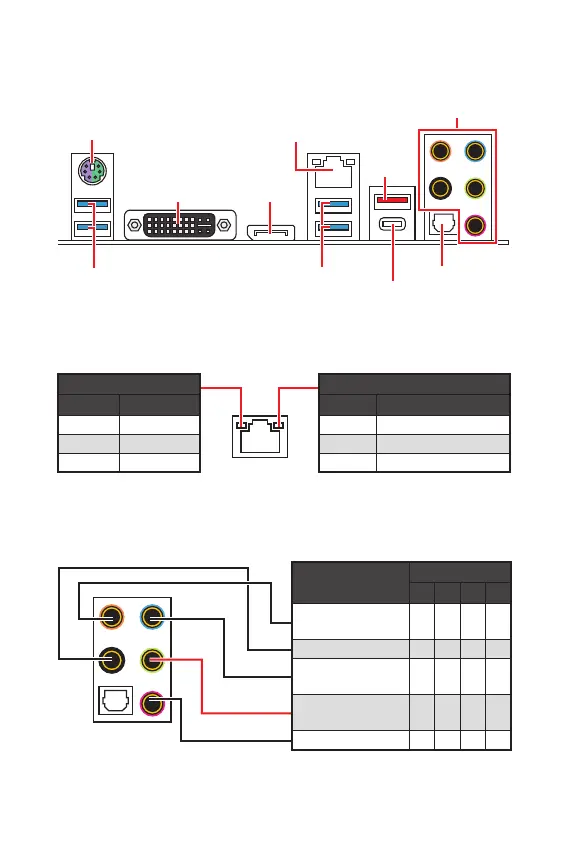

Rear I/O Panel
Rear I/O Panel
PS/2
Link/ Activity LED
Status
Description
Off
No link
Yellow
Linked
Blinking
Data activity
Speed LED
Status
Description
Off
10 Mbps connection
Green
100 Mbps connection
Orange
1 Gbps connection
L
A
N P
or
t L
ED St
a
tus T
ab
le
LAN
DisplayPort
USB 3.1 Gen1
DVI-I
USB 3.1 Gen1
USB 3.1
Gen2
T
ype-A
USB 3.1 Gen2
T
ype-C
Audio Port
s Configur
ation
Audio Ports
Channel
2
4
6
8
Center/
Subwoofer Out
Rear Speaker Out
Line-In/
Side Speaker Out
Line-Out/
Front Speaker Out
Mic In
(
: connected, Blank: empty)
Audio Ports
Optical S/PDIF-Out
5
7
Table of Contents
English
1
Table of Contents
1
Safety Information
2
Specifications
3
Rear I/O Panel
6
LAN Port LED Status Table
6
Audio Ports Configuration
6
Overview of Components
7
CPU Socket
8
DIMM Slots
9
PCI_E1~E5: Pcie Expansion Slots
10
M2_1~2: M.2 Slots (Key M)
10
JFP1, JFP2: Front Panel Connectors
11
SATA1~6: SATA 6Gb/S Connectors
11
JAUD1: Front Audio Connector
12
ATX_PWR1, CPU_PWR1: Power Connectors
12
JUSB1~2: USB 2.0 Connectors
13
JUSB3~4: USB 3.1 Gen1 Connector
13
JTPM1: TPM Module Connector
14
JTBT1: Thunderbolt Add-On Card Connector
14
JRGB1: RGB LED Connector
14
CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Fan Connectors
15
EZ Debug LED
15
JCI1: Chassis Intrusion Connector
16
JBAT1: Clear CMOS (Reset BIOS) Jumper
16
BIOS Setup
17
Entering BIOS Setup
17
Resetting BIOS
18
Updating BIOS
18
Installing Utilities
19
Installing Windows ® 10
19
Installing Drivers
19
Installing OS, Drivers & Utilities
19
조선말/한국어
21
안전 지침
22
Lan 포트 Led 상태 표시
26
오디오 포트 구성 도표
26
후면 I/O 패널
26
구성품 개요
27
Cpu 소켓
28
DIMM 슬롯
29
M2_1~2: M.2 슬롯 (Key M)
30
PCI_E1~E5: Pcie 확장 슬롯
30
Jfp1, Jfp2: 전면 패널 커넥터
31
Atx_Pwr1, Cpu_Pwr1: 전원 커넥터
32
Jaud1: 전면 오디오 커넥터
32
Jusb1~2: Usb 2.0 커넥터
33
JUSB3~4: USB 3.1 Gen1 커넥터
33
Jrgb1: Rgb Led 커넥터
34
Jtbt1: 썬더볼트 추가 카드 커넥터
34
Jtpm1: Tpm 모듈 커넥터
34
Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: 팬 커넥터
35
Ez 디버그 Led
35
JBAT1: CMOS (Reset BIOS) 클리어 점퍼
36
Jci1: 섀시 침입 커넥터
36
Bios 설정
37
Bios(바이오스) 리셋
38
Bios(바이오스) 업데이트
38
10 설치하기
39
Os, 드라이버 & 유틸리티 설치하기
39
Windows
39
드라이버 설치하기
39
유틸리티 설치하기
39
Français
41
Informations de Sécurité
42
Spécifications
43
Configuration des Ports Audio
46
Panneau Arrière Entrée/ Sortie
46
Tableau Explicatif de L' État de la LED du Port LAN
46
Vue D' Ensemble des Composants
47
Socket Processeur
48
Slots DIMM
49
M2_1~2 : Slots M.2 (Touche M)
50
PCI_E1~E5 : Slots D' Extension Pcie
50
JFP1, JFP2 : Connecteurs de Panneau Avant
51
SATA1~6 : Connecteurs SATA 6Gb/S
51
ATX_PWR1, CPU_PWR1 : Connecteurs D' Alimentation
52
JAUD1 : Connecteur Audio Avant
52
JUSB1~2 : Connecteurs USB 2.0
53
JUSB3~4 : Connecteurs USB 3.1 Gen1
53
JRGB1 : Connecteurs LED RGB
54
JTBT1 : Connecteur de Carte Additionnelle Thunderbolt
54
JTPM1 : Connecteur de Module TPM
54
CPU_FAN1, PUMP_FAN1, SYS_FAN1~4 : Connecteurs Pour Ventilateurs
55
EZ Debug LED
55
JBAT1 : Cavalier Clear CMOS (Réinitialisation BIOS)
56
JCI1 : Connecteur Intrusion Châssis
56
Configuration du BIOS
57
Entrer Dans L' Interface Setup du BIOS
57
Mettre Le BIOS À Jour
58
Réinitialiser Le BIOS
58
Installer Les Pilotes
59
Installer Les Utilitaires
59
Installer OS, Pilotes & Utilitaires
59
Installer Windows ® 10
59
Deutsch
61
Spezifikationen
62
Konfiguration der Audioanschlüsse
66
LAN Port LED Zustandstabelle
66
Rückseite E/A
66
Übersicht der Komponenten
67
CPU Sockel
68
DIMM-Steckplätze
69
M2_1~2: M.2 Steckplätze (Key M)
70
PCI_E1~E5: Pcie Erweiterungssteckplätze
70
JFP1, JFP2: Frontpanel-Anschlüsse
71
SATA1~6: SATA 6Gb/S Anschlüsse
71
ATX_PWR1, CPU_PWR1: Stromanschlüsse
72
JAUD1: Audioanschluss des Frontpanels
72
JUSB1~2: USB 2.0 Anschlüsse
73
JUSB3~4: USB 3.1 Gen1 Anschlüsse
73
JRGB1: RGB LED Anschluss
74
JTBT1: Anschluss für Thunderbolt-Erweiterungskarte
74
JTPM1: TPM Anschluss
74
CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für Lüfter
75
EZ Debug LED
75
JBAT1: Clear CMOS Steckbrücke (Reset BIOS)
76
JCI1: Gehäusekontaktanschluss
76
BIOS-Setup
77
Öffnen des BIOS Setups
77
Aktualisierung des BIOS
78
Reset des BIOS
78
Installation von OS, Treibern und Utilities
79
Installation von Treibern
79
Installation von Windows ® 10
79
Installation von Utilities
80
Русский
81
Безопасное Использование Продукции
82
Технические Характеристики
83
Задняя Панель Портов Ввода/ Вывода
86
Конфигурация Портов Аудио
86
Таблица Состояний Индикатора Порта LAN
86
Компоненты Материнской Платы
87
Процессорный Сокет
88
Слоты DIMM
89
M2_1~2: Разъемы M.2 (Ключ M)
90
PCI_E1~E5: Слоты Расширения Pcie
90
JFP1, JFP2: Разъемы Передней Панели
91
SATA1~6: Разъемы SATA 6 Гб/С
91
ATX_PWR1, CPU_PWR1: Разъемы Электропитания
92
JAUD1: Разъем Аудио Передней Панели
92
JUSB1~2: Разъемы USB 2.0
93
JUSB3~4: Разъемы USB 3.1 Gen1
93
JRGB1: Разъем RGB LED
94
JTBT1: Разъем Для Установки Карты Расширения Thunderbolt
94
JTPM1: Разъем Модуля TPM
94
CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Разъемы Вентиляторов
95
Индикаторы Отладки EZ
95
JBAT1: Джампер Очистки Данных CMOS (Сброс BIOS)
96
JCI1: Разъем Датчика Открытия Корпуса
96
Вход В Настройки BIOS
97
Настройка BIOS
97
Обновление BIOS
98
Сброс BIOS
98
Установка Windows
99
Установка Драйверов
99
Установка ОС, Драйверов И Утилит
99
Установка Утилит
99
汉语
101
安全信息
102
Lan 端口 Led 状态表
106
后置 I/O 面板
106
音频端口配置
106
组件概述
107
Cpu 底座
108
DIMM 插槽
109
M2_1~2: M.2 接口 (M 键)
110
PCI_E1~E5: Pcie 扩展插槽
110
Jfp1, Jfp2: 前置面板接口
111
Atx_Pwr1, Cpu_Pwr1: 电源接口
112
Jaud1: 前置音频接口
112
Jusb1~2: Usb 2.0 接口
113
JUSB3~4: USB 3.1 Gen1 接口
113
Jrgb1: Rgb Led 接口
114
JTBT1: Thunderbolt 附加卡接口
114
Jtpm1: Tpm 模组接口
114
Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: 风扇接口
115
简易侦错 Led 灯
115
Jbat1: 清除 Cmos (重启 Bios) 跳线
116
Jci1: 机箱入侵检测接口
116
Bios 设置
117
进� Bios 设置
117
更� Bios
118
重启 Bios
118
安装操作系统, 驱动程序与工具程序
119
装工具
119
�装驱动
119
漢語
121
安全說明
122
網路連接埠 Led 燈狀態表
126
背板 I/O
126
元件總覽
127
Cpu 腳座
128
記憶體插槽
129
M2_1~2: M.2 插槽 (M 鍵)
130
PCI_E1~E5: Pcie 擴充插槽
130
Jfp1, Jfp2: 系統面板接頭
131
Atx_Pwr1, Cpu_Pwr1: 電源接頭
132
Jusb1~2: Usb 2.0 接頭
133
JUSB3~4: USB 3.1 Gen1 接頭
133
Jrgb1: Rgb Led 接頭
134
Jtpm1: Tpm 模組接頭
134
Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: 風扇電源接頭
135
除錯 Led 指示燈
135
Jbat1: 清除 Cmos (重置 Bios) 功能跳線
136
Jci1: 機殼開啟接頭
136
Bios 設定
137
進入 Bios 設定
137
更新 Bios
138
重設 Bios
138
安裝 Windows
139
安裝公用程式
139
安裝操作系統、驅動程式和公用程式
139
安裝驅動程式
139
日本語
141
に�する
142
LanポートLed状
146
オーディオポートの
146
リアI/Oパネル
146
コンポーネントの
147
Cpuソケット
148
DIMMスロット
149
M2_1~2: M.2スロット (Key M)
150
PCI_E1~E5: Pcie��スロット
150
Jfp1� Jfp2: フロントパネルコネクター
151
SATA1~6: SATA 6Gb/Sコネクター
151
Atx_Pwr1� Cpu_Pwr1
152
Jaud1: フロントオーディオコネクター
152
Jusb1~2: Usb 2.0コネクター
153
JUSB3~4: USB 3.1 Gen1コネクター
153
Jrgb1: Rgb Ledコネクター
154
JTBT1: Thunderbolt��カードコネクター
154
Jtpm1: Tpmモジュールコネクター
154
Cpu_Fan1� Pump_Fan1� Sys_Fan1~4: ファンコネクタ
155
EZ Debug LED
155
Jbat1: クリアCmos (Biosリセット) ジャンパ
156
Jci1: ケース開放スイッチコネクター
156
Biosの
157
Biosのリセット
158
10のインストール
159
Os� ドライバー�びユーティ リティのインストール
159
ドライバーのインストール
159
ユーティリティのインストール
159
