Mise en marche rapide
21
Pour raccorder le moniteur MultiSync
®
P1250+
MC
au système, suivre
les directives ci-après :
1. Mettre l'ordinateur hors tension.
Si vous utilisez le câble d’interface fourni, reportez-vous au paragraphe 2.
Si vous utilisez le câble BNC (non fourni), reportez-vous au paragraphe 3.
REMARQUE : Vous pouvez vous procurer un câble BNC chez votre magasin d’électronique
local.

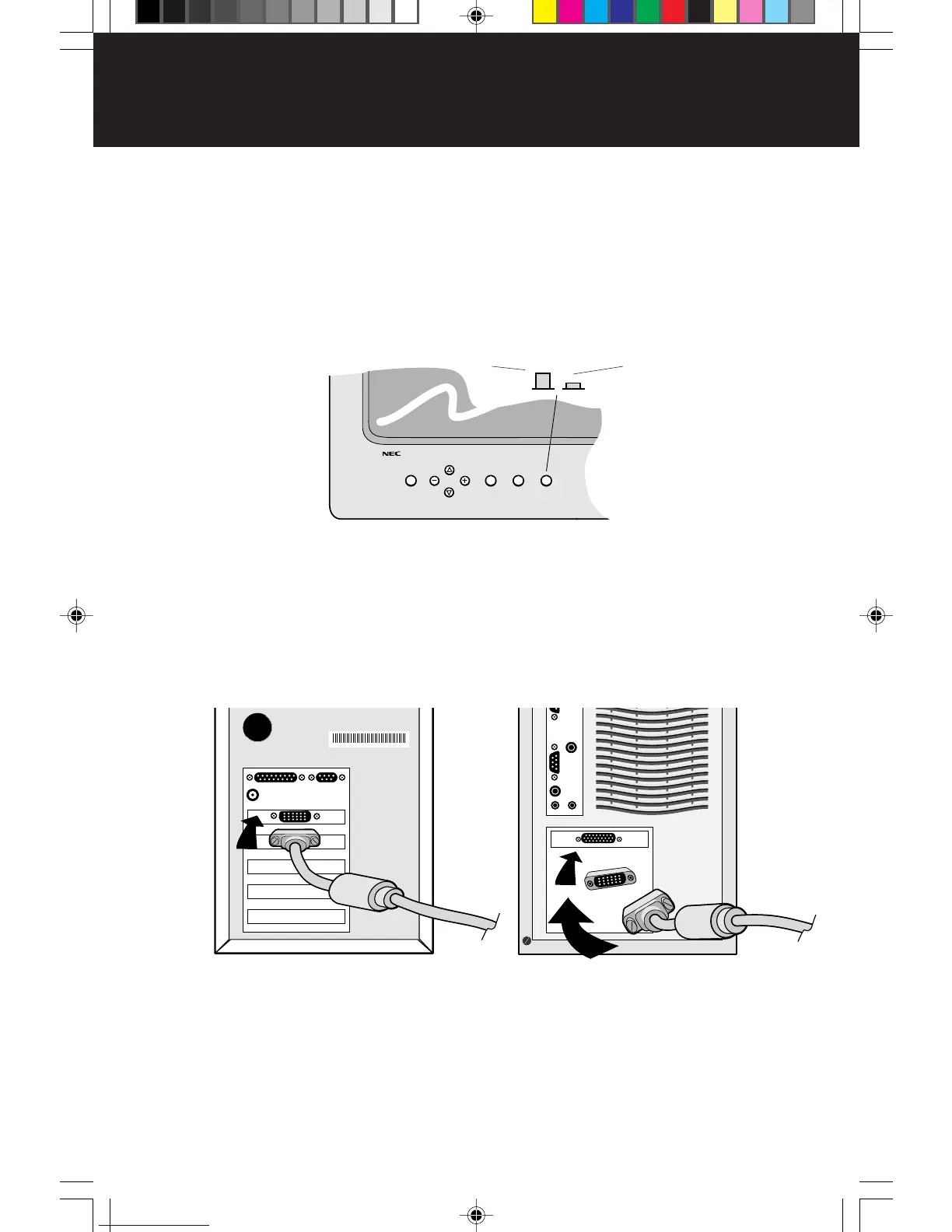

2. Vérifier que l’interrupteur BNC/D-SUB situé à l’avant du moniteur est réglé sur D-SUB
(in)
(Figure A.1).
Figure B.1
Figure C.1
3. Vérifier que l’interrupteur BNC/D-SUB situé à l’avant du moniteur est réglé sur BNC (out)
(Figure A.1).
Connecter le câble BNC sur les connecteurs appropriés à l’arrière du moniteur. Brancher le
câble BNC rouge dans le connecteur marqué R à l’arrière du moniteur, le câble BNC vert
dans le connecteur marqué G (/Sync) et le câble BNC bleu dans le connecteur marqué B. Si
vous avez besoin d’un quatrième connecteur BNC (Composite Sync), le branchez dans le
Pour le PC : Connecter la mini-fiche D-SUB à 15 broches du câble d’interface au connecteur
sur la carte vidéo de votre ordinateur (Figure B.1) et l’autre extrémité du câble d’interface à
l’arrière du moniteur (Figure B.2). Serrer toutes les vis.
Pour le Macintosh : Connecter l’adaptateur de câble Macintosh au connecteur sur le Macintosh
(Figure C.1). Connecter la mini-fiche D-SUB à 15 broches du câble d’interface sur
l’adaptateur de câble Macintosh (Figure C.1) et l’autre extrémité du câble d’interface sur le
connecteur à l’arrière du moniteur (Figure C.2). Serrer toutes les vis. Reportez-vous au
paragraphe 4.
Figure A.1
BNC/D-SUB
OUT IN
78133694 11/18/98, 11:34 AM23
