Quick Start
40
Um den MultiSync
®
Monitor P1250+
™
an Ihr System anzuschließen,
führen Sie bitte die folgenden Schritte aus:
1. Den Computer ausschalten.
Wenn Sie das Signalkabel benutzen, gehen Sie bitte zu Schritt 2 weiter.
Wenn Sie ein BNC-Kabel benutzen, gehen Sie direkt zu Schritt 3.
HINWEIS: BNC-Kabel bekommen Sie in jedem Elektronik-Fachgeschäft.

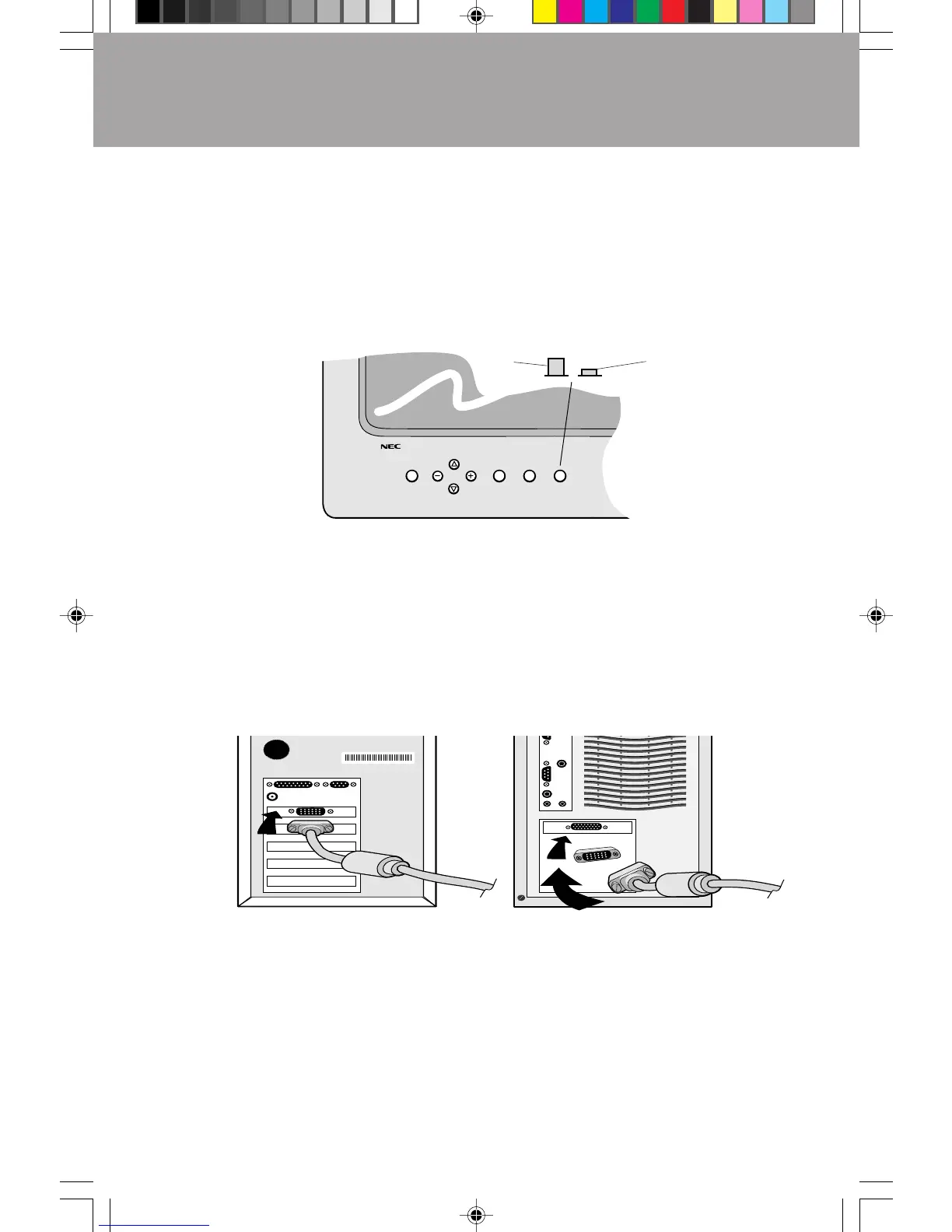

2. Vergewissern Sie sich, daß der BNC/D-SUB-Schalter vorne am Monitor in der D-SUB
(in)-Position steht (Abbildung A.1).
Abbildung B.1 Abbildung C.1
3. Vergewissern Sie sich, daß der BNC/D-SUB-Schalter vorne am Monitor in der BNC
(out)-Position steht (Abbildung A.1).
Schließen Sie die BNC-Kabel an die entsprechenden Verbindungsstecker an der
Rückseite des Monitors an: das rote BNC-Kabel an den mit R beschrifteten
Verbindungsstecker am Monitor, das grüne BNC-Kabel an den mit G (/Sync)
beschrifteten BNC-Verbindungsstecker und das blaue BNC-Kabel an den mit B
beschrifteten Verbindungsstecker. Wenn Sie einen vierten BNC-Verbindungsstecker
haben (Composite Sync), wird dieser an den mit HS/CS beschrifteten
Beim PC: Schießen Sie ein Ende des 15-poligen Mini-D-Sub-Signalkabels an den
Verbindungsstecker der Grafikkarte in Ihrem System an (Abbildung B.1) und stecken
Sie das andere Ende in die Rückseite des Monitors (Abbildung B.2). Ziehen Sie alle
Schrauben fest.
Beim Mac: Schließen Sie den Macintosh-Kabeladapter an den Computer an
(Abbildung
C.1). Schießen Sie ein Ende des 15-poligen Mini-D-Sub-Signalkabels an den
Macintosch-Kabeladapter (Abbildung C.1) an und stecken Sie das andere Ende in die
Rückseite des Monitors (Abbildung C.2). Ziehen Sie alle Schrauben fest. Gehen Sie
zu Schritt 4 weiter.
Abbildung A.1
BNC/D-SUB
OUT IN
78133694 11/18/98, 11:34 AM42
