Montering
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning skall
utföras enligt gällande bestämmelser.
OBS!
På kommunikationskortet (AA23) kopplas brun
kabel (signal) in på X1:1.
Blå kabel kopplas in på X1:2.
LEK
L
E
K
2
1

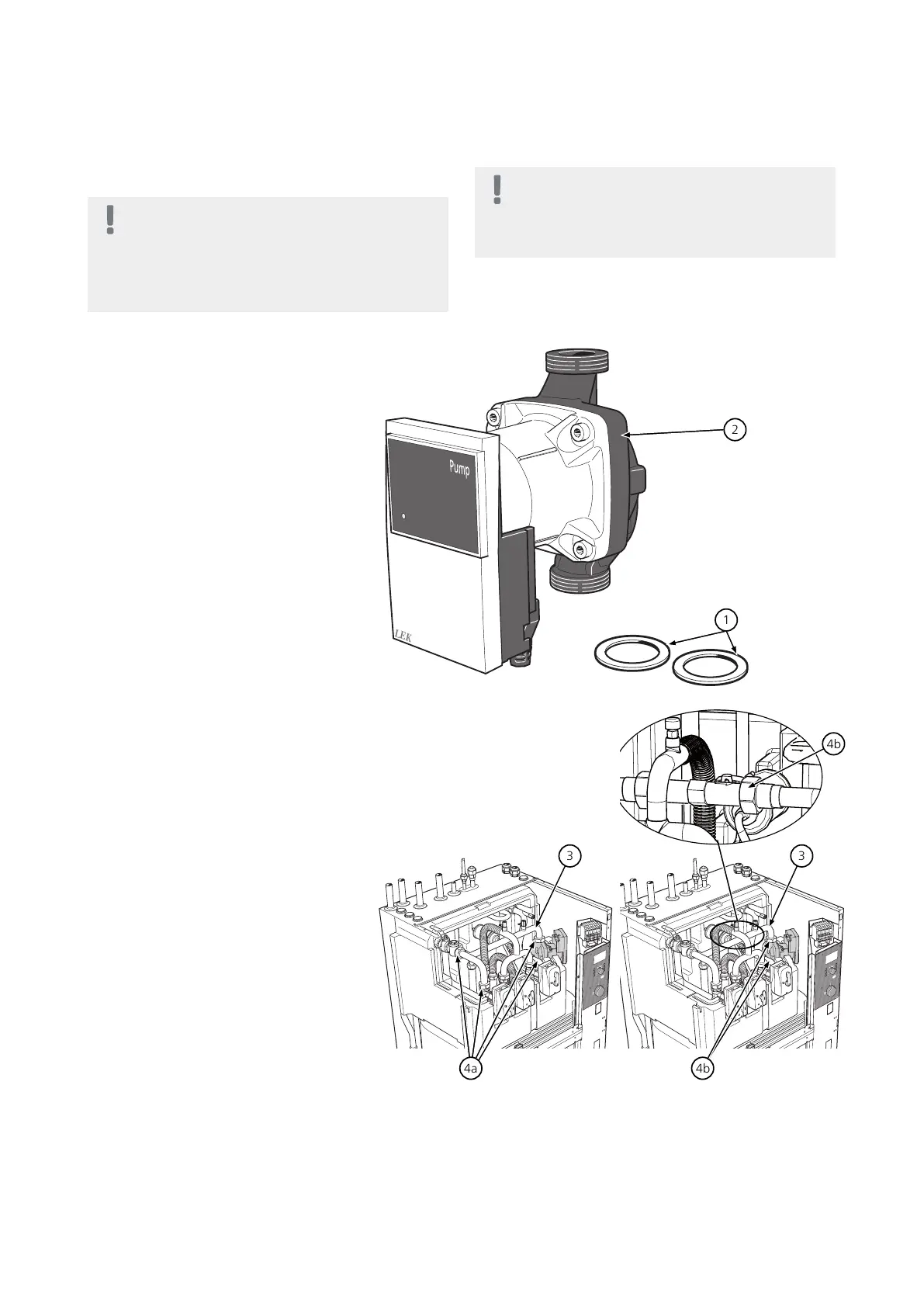

1. Byt packningarna, använd de som
bifogats reservdelspumpen.
Montera reservdelspumpen. Obser-
vera att utloppsöppningen pekar
nedåt.
2.
L
EK
3
GM20
XL4 XL3 XL2 XL1 XL15 XL13 XL14 PF4 PF1
UB1
UB2
EP2
X1
GP1
SF1
FA2
FA1
BT30
FD1
XL8
BT24
XL9
EB1
HQ1
QM30
QM31
QN11
AA22
AA22-R26
AA22-R25
AA22-R24
AA21
AA23
BT6
BT19
QM1
PF3
LEK
4b
4b
L
EK
3
4a
Återmontera röret till pumpen.3.
Om energimätare inte finns monte-
rad, skruva åt alla muttrar, se (4a).
Om energimätare finns monterad,
skruva åt alla muttrar, se (4b).
4.
| SE10
