Montage
HINWEIS!
Alle elektrischen Anschlüsse müssen von einem
geprüften Elektriker ausgeführt werden.
Bei der Elektroinstallation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
HINWEIS!
Verbinden Sie an der Kommunikationsplatine
(AA23) das braune Kabel (Signal) mit X1:1.
Verbinden Sie das blaue Kabel mit X1:2.

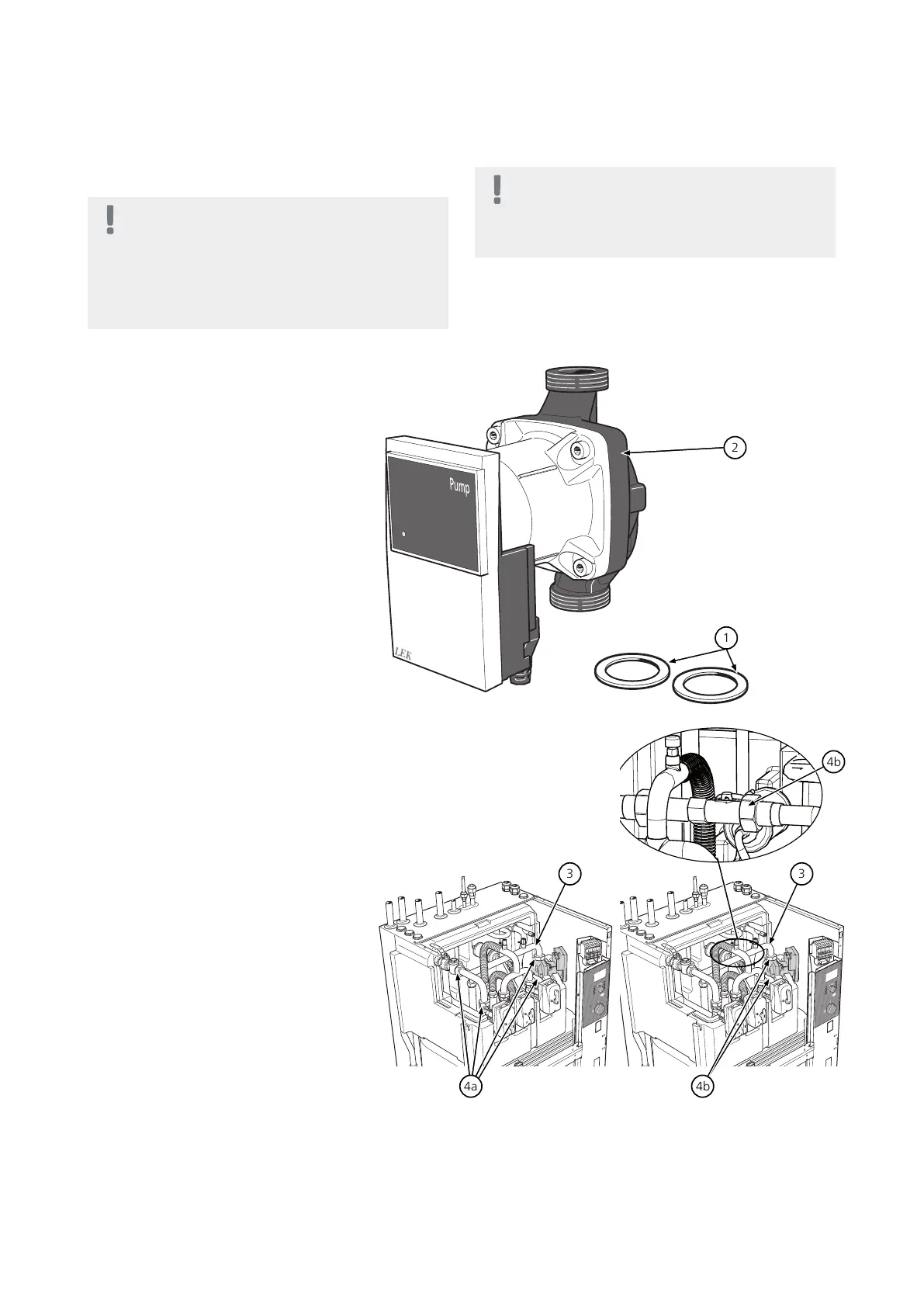

1. Ersetzen Sie die Dichtungen durch
die Dichtungen im Lieferumfang
der Ersatzteilpumpe.
Montieren Sie die Ersatzteilpumpe.
Beachten Sie, dass die Austrittsöff-
nung nach unten weist.
2.
GM20
XL4 XL3 XL2 XL1 XL15 XL13 XL14 PF4 PF1
UB1
UB2
EP2
X1
GP1
SF1
FA2
FA1
BT30
FD1
XL8
BT24
XL9
EB1
HQ1
QM30
QM31
QN11
AA22
AA22-R26
AA22-R25
AA22-R24
AA21
AA23
BT6
BT19
QM1
PF3
LEK
Bringen Sie das Rohr für die Pumpe
wieder an.
3.
Wenn ein Wärmemengenzähler
nicht montiert ist, ziehen Sie alle
Muttern an, siehe (4a).
Wenn ein Wärmemengenzähler
montiert ist, ziehen Sie alle Muttern
an, siehe (4b).
