diatamente e invertir el movimiento, haciendo
bajar la persiana una cierta cantidad. Luego, gire
algunas vueltas el tornillo de regulación (aquel
identificado en el punto a1) hacia la dirección del
signo – . Por último, reanude la operación desde
el punto a1.
a2. Gire un poco a la vez el tornillo de regulación
(aquel identificado en el punto a1) hacia la direc-
ción del signo + , para que la persiana suba y
alcance la posición de parada deseada. Durante
las regulaciones, active el motor (subida) para
que a cada regulación del tornillo, la persiana se
detenga en la nueva posición.
––– Regulación B –––
Identifique el tornillo de regulación que no se ha
utilizando en la maniobra anterior y gírelo algu-
nas vueltas hacia el signo – .
––– Regulación C –––
c1. Accione el motor para que la persiana baje
(posición 1) y espere a que el motor se detenga
por el accionamiento del fin de carrera así regu-
lado: normalmente, esto se produce antes de
que la persiana alcance la posición 1 deseada.
• Al mismo tiempo, observe el sentido en que gira el
tubo de enrollamiento e identifique el tornillo de regu-
lación marcado con la flecha dirigida hacia la misma

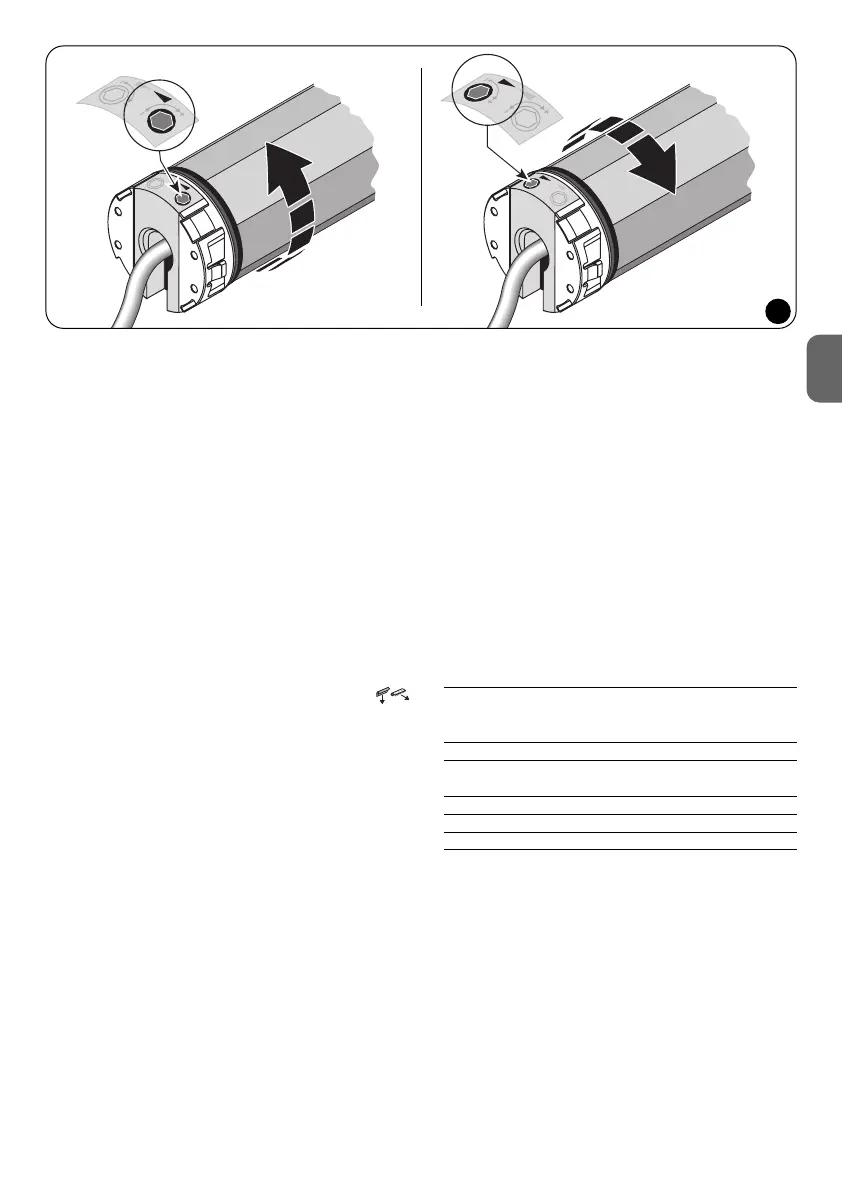

dirección (Fig. 10).
Atención – si al alcanzar la posición 1 el motor
sigue funcionando, es necesario detenerlo inme-
diatamente e invertir el movimiento, haciendo
subir la persiana una cierta cantidad. Luego, gire
algunas vueltas el tornillo de regulación (aquel
identificado en el punto c1) hacia la dirección del
signo – . Por último, reanude la operación desde
el punto c1.
c2. Gire un poco a la vez el tornillo de regulación
(aquel identificado en el punto c1) hacia la direc-
ción del signo + , para que la persiana baje y
alcance la posición de parada deseada. Durante
las regulaciones, active el motor (bajada) para
que a cada regulación del tornillo, la persiana se
detenga en la nueva posición.
6 - Qué hacer si…
(pequeña guía en caso de problemas)
… el motor no se mueve a pesar de que esté ali-
mentada una fase eléctrica:
1) controle si la protección térmica se ha activado: en
este caso, espere a que el motor se enfríe;
2) controle que haya tensión de red y que los valores
medidos correspondan con aquellos indicados en la
placa de características del motor, midiendo entre
Común y la Fase eléctrica alimentada; por último,
pruebe a alimentar la Fase eléctrica opuesta;
3) controle si los dos fines de carrera, al estar mal
regulados, se activan simultáneamente: en este
caso, gire los dos tornillos de regulación algunas
vueltas hacia el sentido horario (+).
Si al final de dichos controles el motor sigue sin
moverse, es probable que haya una avería grave.
7 - CARACTERÍSTICAS TÉCNICAS
(Max Motor - Max Controller)
• Tensión de alimentación y frecuencia; corriente
y potencia; par y velocidad: Véanse datos técni-
cos en etiqueta de cada modelo
• Diámetro del motor: 45 mm
• Tiempo nominal de funcionamiento:
máximo 4 minutos
• Clase de protección: IP 44
• Temperatura de funcionamiento: -20°C; +60°C
• Longitud del cable de conexión: 3 m
Nice S.p.A. se reserva el derecho de modificar los
productos cuando lo considere necesario.
