2.1) Połączenia elektryczne
Dokładnie przestrzegać przewidziane podłączenia, a w
przypadku wątpliwości nie eksperymentować lecz
skonsultować szczegółową dokumentację techniczną
dostępną także na stronie www.niceforyou.com.
Jedno niewłaściwe połączenie może spowodować poważne
uszkodzenia w centrali. Nie podłączać ze sobą równolegle
większej ilości silników, jeśli nie jest to wyraźnie
przewidziane dla danego rodzaju silnika, ewentualnie
zastosować odpowiednie karty rozszerzeń.
2.1.2) Opis podłączeń
Zaciski Funkcja Opis
1 -2 Flash = lampa sygnalizacyjna 230 V
3 – 4 – 5 – 6 Silnik = wyjście sterowania silnikiem (zamykanie, wspólny, otwieranie, uziemienie)
7 – 8 – 9 Zasilanie = linia zasilania z sieci (ziemia, faza, neutralny)
10 – 11 24V ps = wyjście 24V ps (pomocnicze) max. 50 mA
12 Stop = wejście dla urządzeń zabezpieczających (Stop/ Listwa krawędziowa)
13 Foto = wejście dla fotokomórek
14 Krok – po – kroku = wejście dla sterowania cyklicznego (otwiera – stop – zamyka – strop) lub podłączenia TTBUS
15–16 Antena = wejście anteny odbiornika radiowego

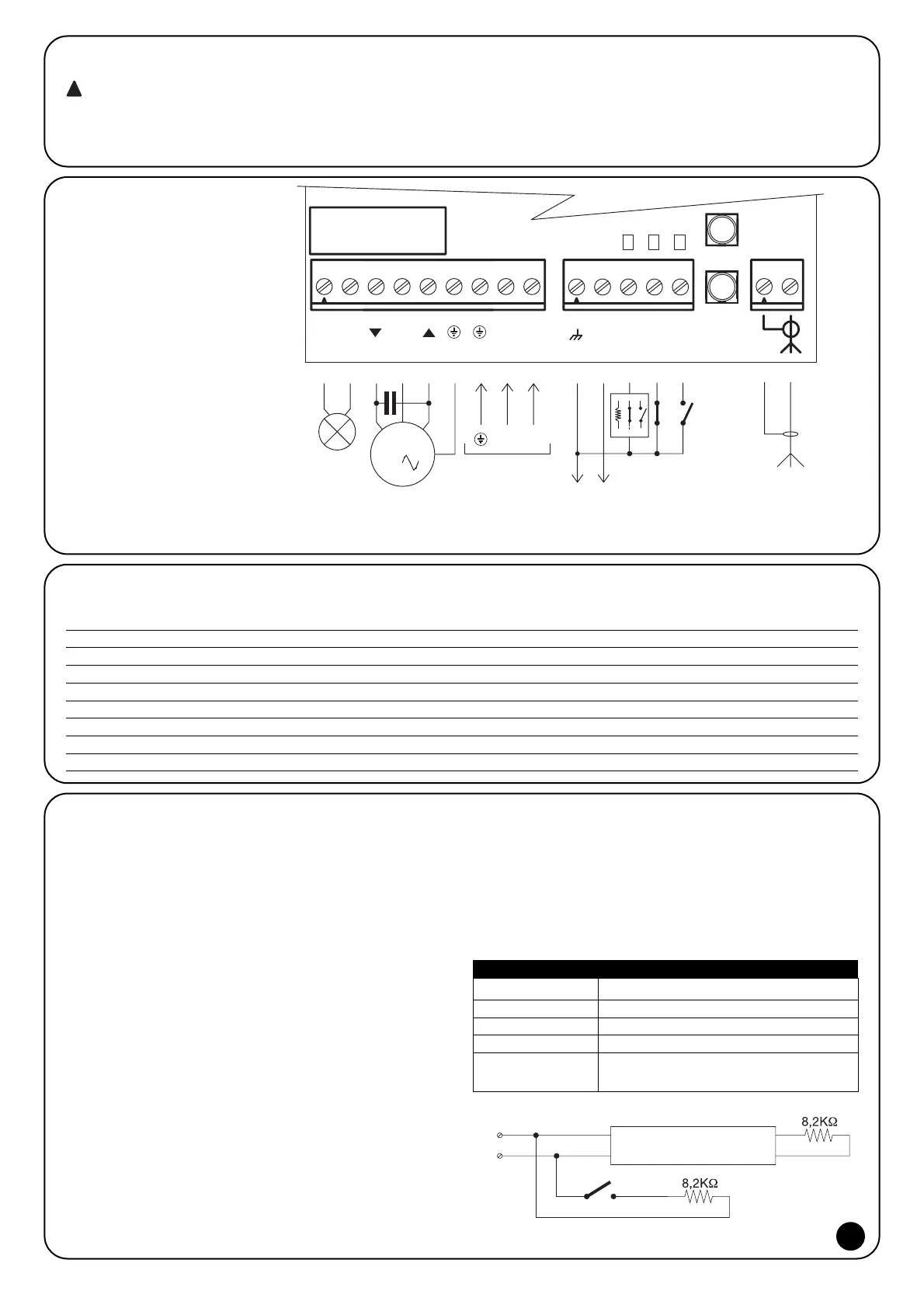

2.1.1) Schemat elektryczny
2.1.3) Uwagi na temat połączeń
Centralka przewiduje 2 zaciski (10–11) zasilania niskiego napięcia (24V
ps) dla urządzeń pomocniczych, na przykład fotokomórek. Pozostałe 3
zaciski (12–13–14) przeznaczone są dla wejść sterujących i/lub
zabezpieczeń; dla tych ostatnich wspólnym jest zacisk na 0 volt (10).
Niektóre z tych wejść posiadają funkcje, które zależne są od
wprowadzonego programu.
Wejście STOP
Wejście przeznaczone jest dla podłączenia urządzeń zabezpieczających,
na przykład listew krawędziowych. Wejście może być stosowane ze
stykami tak normalnie zamkniętymi (NC) jak i normalnie otwartymi (NO)
lub ze stałym oporem (8,2kΩ); zapoznać się z rozdziałem "Funkcje
programowalne" w celu ustawienia dip - switch 3-4 w zależności od
rodzaju zastosowanego wejścia.
Uwaga! Jedynie wejście ze stałym oporem (dip – switch nr 3 = ON)
zapewnia minimalny poziom odporności na uszkodzenia wymagany
przez normy. Zwykle zadziałanie urządzenia połączonego z wejściem
Stop wywołuje zatrzymanie ruchu z krótkotrwałym odwróceniem
kierunku; w celu wyłączenia tego odwrócenia przy zadziałaniu
urządzenia bezpieczeństwa, na przykład, kiedy listwa krawędziowa
dotyka podłoża, możliwe jest zastosowanie styku „S” połączonego
szeregowo z oporem 8,2kΩ podłączonym równolegle do listwy
krawędziowej (patrz rys. 2).
Styk “S” umieszczony jest w taki sposób, aby zamykał się na ostatnich
30-40 mm podczas ruchu zamykania, zanim zadziała wyłącznik (listwa)
krawędziowy. Kiedy styk "S" jest zamknięty, a listwa krawędziowa
zadziała, na przykład na podłożu, automatyka blokuje się bez
odwrócenia ruchu utrzymując bramę całkowicie zamkniętą.
W takiej sytuacji dozwolony będzie jest jedynie ruch Otwarcia. Stan
wejścia stop sygnalizowany jest przez diodę "stop", jak to
przedstawiono w poniższej tabeli.
2
DIODA
“
STOPÓ
”
Stan wejścia STOP
ON Aktywny (zezwolenie na ruch)
OFF Nie aktywny (ruch zablokowany)
50%ON+50%OFF Wyłączenie odwrócenia
20%ON+80%OFF Nieaktywne z wyłączeniem odwrócenia
(dozwolone jedynie otwieranie)
