Aanbevelingen:
De besturingseenheid MINDY A02 is bestemd voor het aansturen van een
éénfase asynchroonmotor die gebruikt wordt om rolpoorten, kanteldeu-
ren, poorten, rolluiken of zonwering automatisch te doen bewegen. Elk
ander gebruik is oneigenlijk gebruik en dus verboden. De motoren moe-
ten voorzien zijn van elektromechanische eindschakelaars die de loop
daarvan beperken. Wij herinneren u er hierbij aan dat automatiseringsin-
stallatie door daartoe bevoegd en ervaren personeel moeten worden aan-
gelegd waarbij wetten en andere regelgeving in acht worden genomen.
Met de besturingseenheid Mindy A02 is het mogelijk éénfase asynchroonmotoren op netspanning aan te sturen met aansluitingen van het
type GEMEENSCHAPPELIJK, OPEN en SLUIT. Ze kan gebruikt worden om rolpoorten, kantelpoorten, poorten, zonwering of rolluiken te
automatiseren. De besturingseenheid heeft een ingebouwde radio-ontvanger die op een frequentie van 433,92 MHz werkt, welke voor de
volgende soorten zenders gebruikt kan worden:
De besturingseenheid beschikt over enkele ingangen waarop instructies van het type “stap-voor-stap”, “open” en “sluit” geactiveerd kunnen
worden alsook signalen van inschakeling van veiligheidsinrichtingen als fotocellen of instructies om te stoppen. De besturingseenheid kan
aangesloten worden op de TTBUS-systemen.
1) Beschrijving van het product
2) Installatie
De elektrische installaties en automatiseringen moeten
door ervaren en daartoe bevoegd personeel aangelegd
worden met inachtneming van de wettelijke voorschriften.
Bij elke aansluiting die u uitvoert dient u eerst de span-
ning van het apparaat te halen.

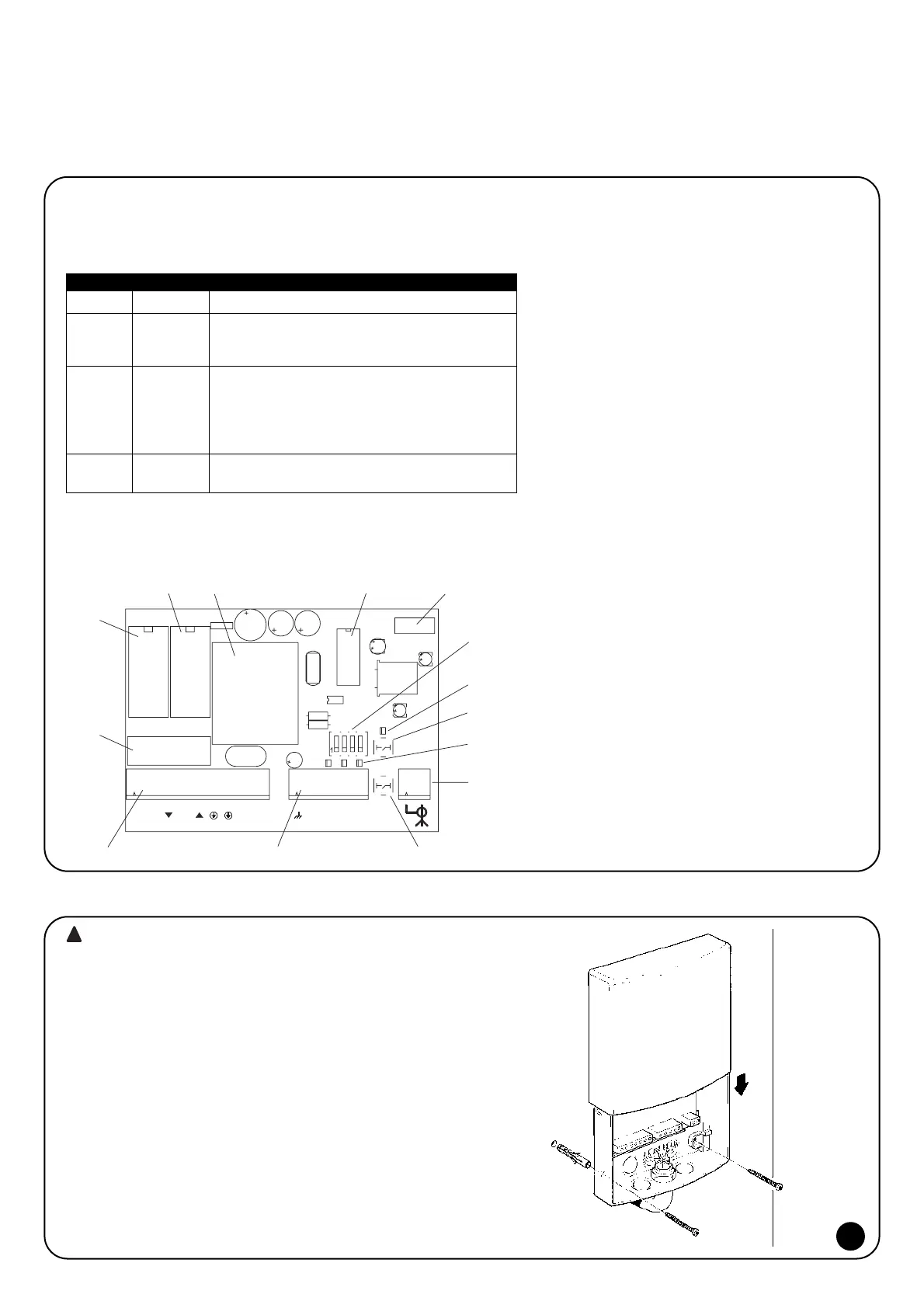

Bij het installeren dient u het kastje te bevestigen zoals dat op afbeel-
ding 1 te zien is.
Wanneer er gaten in het kastje geboord moeten worden om dat te
bevestigen en de kabels doorheen te laten lopen, dient u de nodige
voorzorgsmaatregelen te treffen om de vereiste beveiligingsklasse IP
zeker te stellen. De kabels moeten altijd van onderaf de box binnen-
komen.
A Lijnzekering (5A)
B relais “sluit”
C relais “open”
D transformator laagspanning
E microprocessor
F stekker voor programmeerinrichting SMU
G dipschakelaar programmering
H led “radio”
I knop “radio”
L led ingangen "stop", "foto" en "stap-voor-stap"
M klemmetje voor radio-antenne
N knop “stap-voor-stap”
O klemmetjes ingangen laagspanning
P klemmetjes aansluiting lijn, motor en knipperlicht
Codering Leiding TX Zenders
FLO FLO FLO1, FLO2, FLO4
VERY VERY VE
NICE WAY WM080G, WM240C (code C)
FLOR FLOR FLO1R, FLO2R, FLO4R
VERY VERY VR
ERGO ERGO1, ERGO4, ERGO6
PLANO PLANO1, PLANO4, PLANO6, PLANOTIME
NICE WAY TUTTA LA LINEA; WM080G, WM240C (code A of B)
SMILO SMILO SM2, SM4
NICE WAY WM080G, WM240C (code D)
Tabel “A1”
Omdat het soort codering anders is, bepaalt de zender
die als eerste is ingevoerd ook het type zenders dat
daarna ingevoerd kan worden, zie “codering” in tabel A1.
Er kunnen maximaal 254 zenders in het geheugen wor-
den opgeslagen. Het beheren van de radiozenders is
veel eenvoudiger geworden door de programmeerinrich-
tingen SMU, TTP of TTI te gebruiken. Na een instructie
wordt de motor voor een bepaalde “bedrijfstijd” die tij-
dens de installatiefase is geprogrammeerd, van stroom
voorzien. De elektromechanische eindschakelaar in de
motor onderbreekt de beweging op de ingestelde posi-
tie. Het is mogelijk een “pauzeduur” te programmeren
waarna automatische hersluiting zal plaatsvinden.
