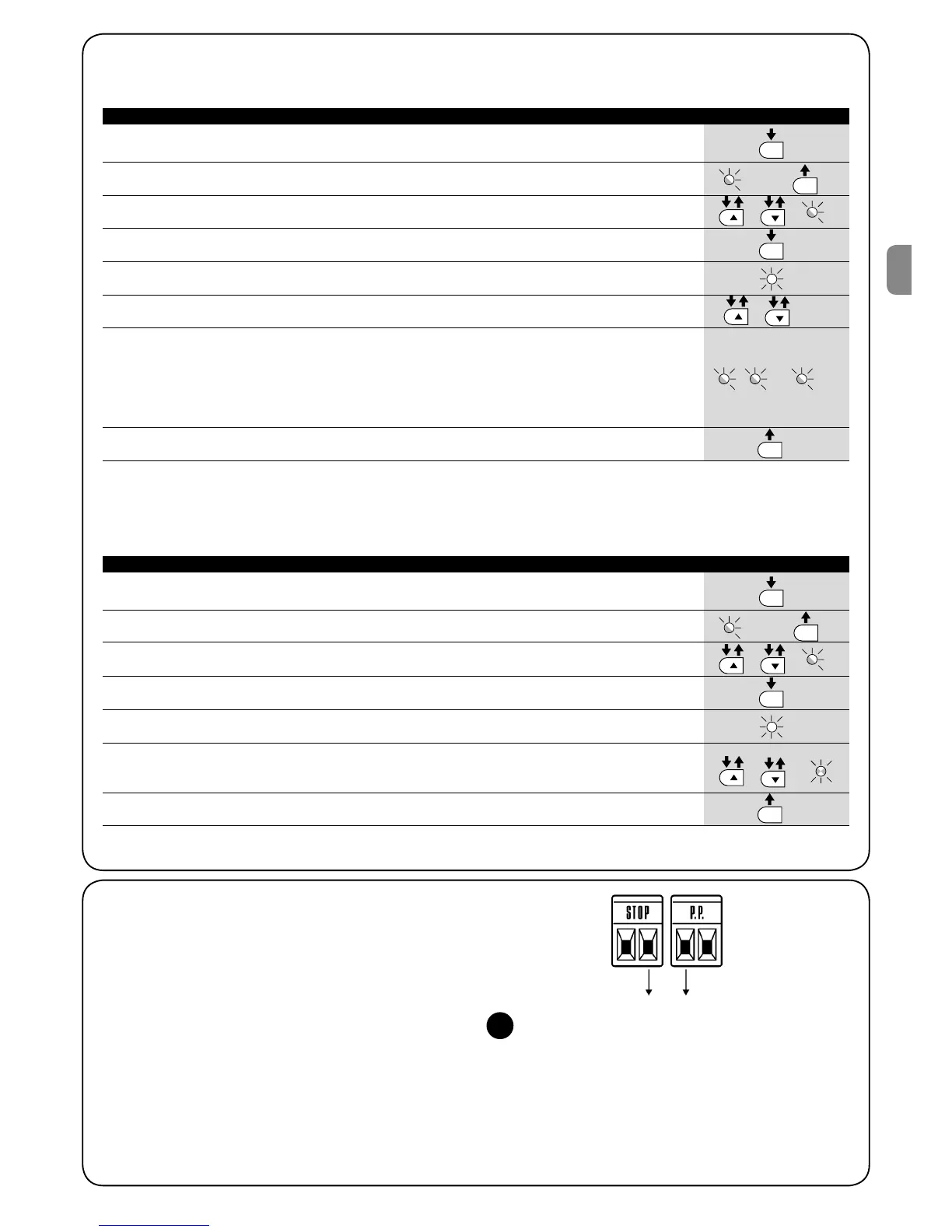

Español – 19
ES
Control del número de maniobras efectuadas
Con la función de “Aviso de mantenimiento” es posible comprobar la cantidad de maniobras efectuadas en porcentaje sobre el límite con-
figurado. Para verificar, proceda como indicado en la tabla 15.
1. Pulse y mantenga pulsado el botón [Set] durante alrededor de 3s
3s
2. Suelte el botón [Set] cuando el led L1 empiece a destellar
L1
3. Pulse los botones [s] o [t] para desplazar el led intermitente al L7, es decir el “led de entrada” para
el parámetro “Aviso de mantenimiento”. o L7
4. Pulse y mantenga pulsado el botón [Set], mantenga pulsado el botón [Set] durante los pasos 5, 6 y 7
5. Espere alrededor de 3s, después se encenderá el led que representa el nivel actual del parámetro
“Aviso de mantenimiento”. 3s
6. Pulse y suelte de inmediato los botones [s] y [t].
y
7. El led correspondiente al nivel seleccionado destellará algunas veces. La cantidad de destellos identifica
el porcentaje de maniobras efectuadas (en múltiplos de 10%) respecto del límite configurado.
Por ejemplo: configurando el aviso de mantenimiento en L6, es decir 10000, el 10% corresponde a
1000 maniobras; si el led de visualización destella 4 veces significa que se ha alcanzado el 40% de las
maniobras (es decir entre 4000 y 4999 maniobras). Si no se alcanzó el 10% de las maniobras, no
destellará.
8. Suelte el botón [Set]
Tabla 15: Control del número de maniobras efectuadas Ejemplo
SET
SET
SET
SET
.... n=?
Puesta a cero del contador de maniobras
Después de hacer el mantenimiento de la instalación, hay que poner a cero el contador de las maniobras.
Proceda como descrito en la tabla 16.
1. Pulse y mantenga pulsado el botón [Set] durante unos 3s
3s
2. Suelte el botón [Set] cuando el led L1 empiece a destellar
L1
3. Pulse los botones [s] o [t] para desplazar el led intermitente al L7, es decir el “led de entrada”
para el parámetro “Aviso de mantenimiento”. o L7
4. Pulse y mantenga pulsado el botón [Set], mantenga pulsado el botón [Set] durante los pasos 5 y 6
5. Espere alrededor de 3s, después se encenderá el led que representa el nivel actual del parámetro
“Aviso de mantenimiento”. 3s
6. Pulse y mantenga pulsados durante unos 5 segundos los botones [s] y [t], después suelte los 2 botones.
El led correspondiente al nivel seleccionado ejecutará una serie de destellos rápidos para señalar que el
contador de las maniobras fue puesto a cero.
y
7. Suelte el botón [Set]
Tabla 16: puesta a cero del contador de maniobras Ejemplo
SET
SET
SET
SET
7.5) Conexión de otros dispositivos
Si hubiera que alimentar algún dispositivo exterior, por ejemplo un
lector de proximidad para tarjetas por transponder o bien la luz de
iluminación del selector de llave, es posible tomar la alimentación tal
como indicado en la figura 27. La tensión de alimentación es 24Vcc
-30% ÷ +50% con corriente máxima disponible de 100mA.
- +
24Vcc
27
