23

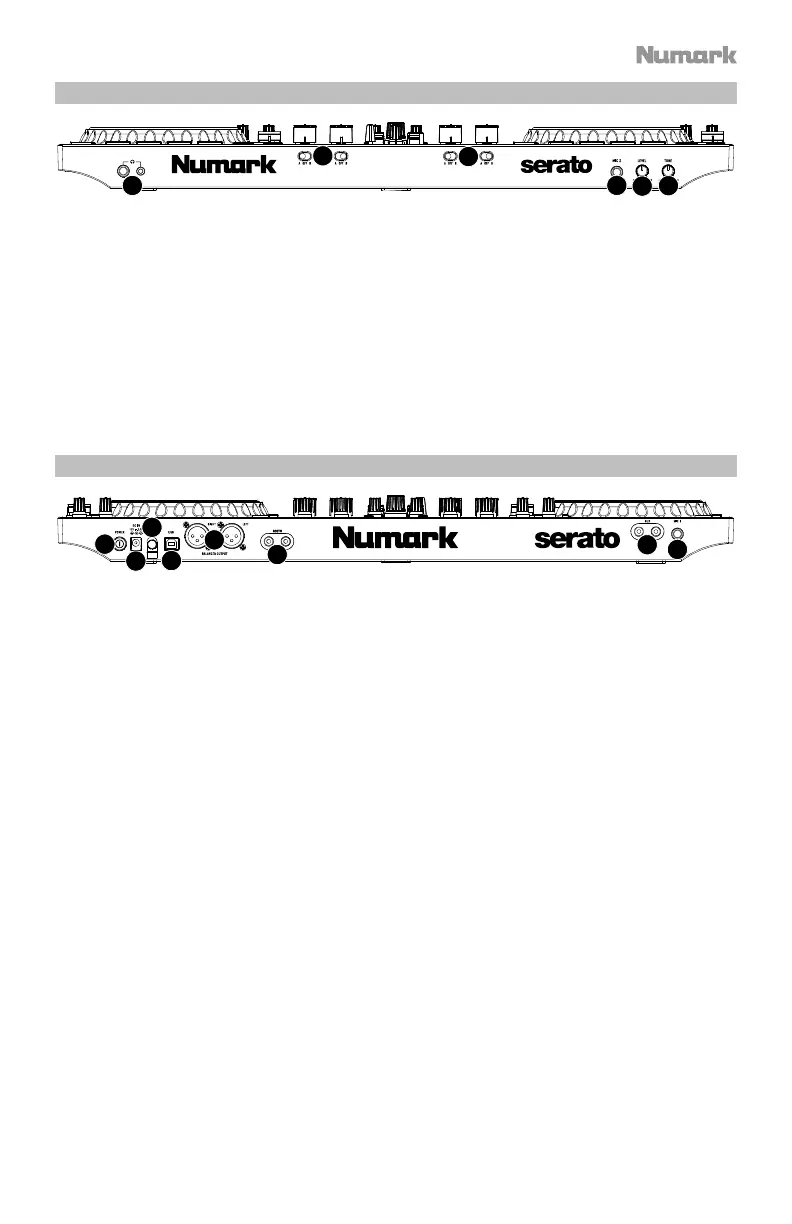

Panneau avant
2
2
1
45
3
1. Sortie casque : Cette sortie permet de brancher un casque d’écoute 6,35 mm (1/4 po) ou 3,5 mm
(1/8 po) pour le pré-écoute et le mixage. Vous pouvez ajuster le volume de la sortie du casque
d'écoute à l’aide du bouton cue gain.
2. Assignation du crossfader : Ces deux sélecteurs permettent d’acheminer l’audio du canal
correspondant à l’un ou l’autre côté du crossfader (A ou B), ou de contourner le crossfader et
d’acheminer l’audio directement au mix du programme (centre, désactivé).
3. Entrée Mic 2 : Ce entrée 6.35 mm (1/4") permettent de brancher un microphone électrodynamique.
4. Mic 2 Level : Tourner ce bouton permet de régler le volume de l’entrée microphone 2.
5. Mic 2 Tone : Tourner ce bouton permet de régler la tonalité de l’entrée microphone 2. Tourner vers
la gauche permet d’augmenter les basses fréquences et tourner vers la droite permet d’augmenter les
hautes fréquences.
Panneau arrière
2
1
4
5
6
7
3
8
1. L'interrupteur d'alimentation : Met l'appareil sous et hors tension. Branchez le NS4 FX après avoir
branché tous les appareils et avant de mettre les amplificateurs sous tension. Mettez les
amplificateurs hors tension avant de mettre le NS4 FX hors tension.
2. Entrée courant : Utilisez l'adaptateur d'alimentation inclus (12 V CC, 2 A, centre positif) pour brancher
le NS4 FX dans une prise d'alimentation murale. Lorsque le NS4 FX est hors tension, branchez le
câble d'alimentation dans le NS4 FX, puis dans la prise de courant.
3. Clip de retenue : Utilisez ce clip pour fixer les câbles afin de ne pas le débrancher accidentellement.
4. USB : Utiliser un câble USB standard (fourni) pour relier chaque port USB à un port USB d’un
ordinateur. Ce port USB permet d'acheminer des données MIDI USB afin de commander différents
paramètres logiciels.
5. Sortie principale (XLR) : Utiliser des câbles XLR standard pour brancher cette sortie à un système de
sonorisation ou à des enceintes amplifiées. Le niveau du signal de cette sortie est commandé par le
bouton Main du panneau supérieur.
6. Sortie booth (RCA) : Utilisez des câbles RCA standards afin de brancher cette sortie à système de
pré-écoute. Le niveau du signal de cette sortie est commandé par le bouton Booth du panneau
supérieur.
7. Entrée auxiliaire : Brancher un appareil à niveau ligne à ces entrées RCA. Utiliser les commandes
Mic 1/Line sur le panneau supérieur pour sélectionner cette entrée et régler son niveau et sa tonalité.
8. Entrée Mic 1 : Brancher un microphone dynamique standard à cette entrée 6,35 mm. Utiliser les
commandes Mic 1/Line sur le panneau supérieur pour sélectionner cette entrée et régler son niveau
et sa tonalité.
