10
PREPARE EL LUGAR DE LA
INSTALACIÓN
INSTALACIONES EN EL TECHO
PREPARE EL LUGAR DE LA
INSTALACIÓN
INSTALACIONES EN LA PARED
TODAS LAS INSTALACIONES
1. Ubique el ventilador en la pendiente posterior del techo. Colóquelo
en un área en la cual minimice la longitud del tramo de conductos.
Esta área debe estar libre de obstáculos (cables de T.V., cables
eléctricos, etc.). Recuerde que si la parte superior del ventilador
está al ras del pico del techo, no se verá desde la calle.
Mantenga en mente esta ubicación aproximada mientras trabaja
desde el ático.
20½"
10
3
/
8"
8½"
20¾"
7¼"
1¼"
dia. hole
9
1
/
8"
Roof Rafter
REMOVE
SHINGLES
11"
dia.
hole
Roof Rafter
Pilot
Hole
Pilot
Hole

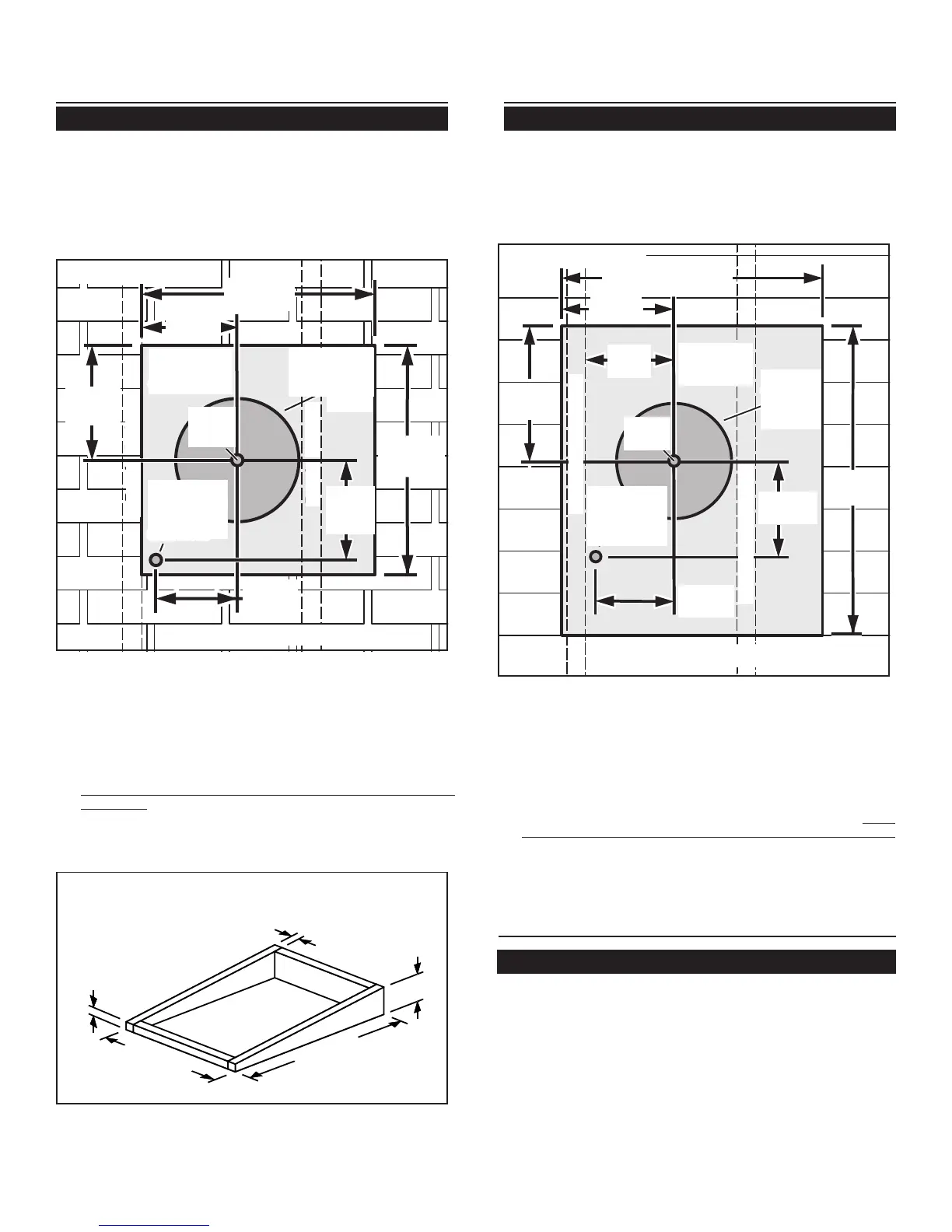

OUTSIDE - ROOF VIEW
521 mm
(20 1/2 plg.)
264 mm
(10 3/8 plg.)
EXTERIOR - VISTA DEL TECHO
527 mm
(20 ¾ plg.)
216 mm
(8 ½ plg.)
184 mm
(7 ¼ plg.)
Orificio de
32 mm
(1 ¼ plg.) de
diám.
232 mm
(9 1/8
plg)
Orificio de
279 mm (11 plg.)
de diám.
QUITE LAS
TEJAS
Orificio
piloto
Viga del techo
Viga del techo
Figura 1
Desde el interior del espacio del ático:
2. Haga un ORIFICIO PILOTO a través del techo, a una distancia
de 21.6 cm (8 ½”) del
borde interior
de una VIGA DEL TECHO.
Desde el exterior, en el techo:
3. Mida y marque el rectángulo de 52.7 x 52.1 cm (20 ¾” x 20 ½”).
Corte y quite sólo las tejas que se encuentran dentro de este
rectángulo.
4. Mida y marque el ORIFICIO DE 27.9 CM (11") y el ORIFICIO DE
3.2 CM (1 1/4") de DIÁMETRO. Haga estos orificios totalmente
a través del techo.
5. Para instalar un ventilador sobre un techo plano, construya un
bastidor para soportar el ventilador, con una pendiente
mínima de 2/12. El extremo de descarga del ventilador debe
apuntar en dirección contraria a los vientos dominantes.
1. Seleccione un lugar en la pared exterior. Asegúrese de que no
haya montantes de la pared, tubería ni cables tendidos en el
área de la abertura.
2. Haga un orificio guía en el centro del área de la abertura.
PREPARE EL VENTILADOR
1. Desempaque el conjunto del ventilador
2. Quite la cubierta y los tornillos.
3. Quite y deseche el cartón de la rueda del ventilador.
4. Quite la cubierta de la caja de conexiones y los tornillos.
5. Coloque un conectador de cables apropiado, aprobado por U.L.,
en el orificio que se encuentra en la parte posterior de la caja de
conexiones.
11" dia.
hole
1¼"
dia. hole
12
7
/
8
"
10¾"
25"
7¼"
7¼"
1¼"
dia. hole
9
1
/
8
"
10¾"
25"
29½"
Wall Stud
12
7
/
8
"
Wall Stud
REMOVE
SIDING
8½"
Pilot
Hole
Pilot
Hole
OUTSIDE - WALL VIEW
EXTERIOR - VISTA DE LA PARED
QUITE EL
FORRADO
216 mm
(8½ plg.)
184 mm
(7¼plg)
273 mm
(10¾ plg.)
327 mm
(12-7/8 plg.)
Montante de la pared
Figura 3
Orificio
piloto
Montante de la pared
Orificio de
32 mm
(1 ¼ plg.) de
diám.
232 mm
(9 1/8 plg)
Orificio de
279 mm
(11 plg.) de
diám.
Desde el interior de la pared:
2. Haga un ORIFICIO PILOTO a través de la pared, a una distancia
de 21.6 cm (8 ½”) del
borde interior
de un MONTANTE DE LA
PARED.
Desde el exterior, en la pared:
3. Mida y marque el rectángulo de 63.5 x 74.9 cm (25" x 29 ½”).
Corte
y quite sólo el forrado que se encuentra dentro de este rectángulo.
4. Mida y marque el ORIFICIO DE 27.9 CM (11") y el ORIFICIO DE
3.2 CM (1 1/4") de DIÁMETRO. Haga estos orificios totalmente a
través de la pared.
6¾"
2"
28¼"
24¾"
2"
51 mm
(2 plg)
FIGURA 2
628.7 mm
(24¾ plg)
51 mm
(2 plg)
717.6 mm
(28¼ plg)
628.7 mm (24¾ plg)
717.6 mm
(28¼ plg)
171.5 mm
(6¾ plg)
