1. Quite los clavos del techo de las 2/3 partes de las tejas
superiores que se encuentran alrededor del área de corte y
levante las tejas con cuidado para permitir que la hoja cubrejuntas
posterior de la cubierta del ventilador se ajuste debajo de ellas.
2. Centre el anillo del ventilador en el orificio de 11" (27.9 cm),
asegurándose de que el orificio del cableado eléctrico, de 1 ¼”
(3.2 cm) de diámetro, quede alineado con el orificio de la caja de
conexiones.
3. Monte el ventilador en el techo con los seis tornillos que se
proporcionan. Los seis orificios del panel posterior deben
quedar cubiertos, de otra manera la humedad que penetre en la
cubierta se puede filtrar al interior de la casa.
4. Utilizando un cemento para techo de buena calidad, selle todas
las tejas alrededor de la cubierta y de la hoja cubrejuntas, así
como alrededor de la cabeza de los tornillos de montaje.
5. Pase los cables eléctricos a través del orificio de la caja de
conexiones y asegúrelos de acuerdo con los códigos locales.
6. Haga las conexiones eléctricas utilizando el conectador adecuado
para el tipo de cables que está usando. Conecte blanco con
blanco, negro con negro y verde con verde o con el hilo desnudo.
Consulte la Figura 4.
7. Vuelva a colocar la cubierta de la caja de conexiones y los
tornillos. No permita que los cables queden atrapados debajo de
la cubierta.
8. Verifique el movimiento libre del regulador de tiro antes de
instalar la cubierta y los tornillos.
9. Suministre energía y revise la operación del ventilador.
120 VAC
LINE IN
BLACK
TO
BLACK
WHITE
TO
WHITE
GREEN
TO
GREEN
1. Coloque un reborde grande de material de calafateo en el lado
posterior de la cubierta, a lo largo del borde externo.
2. Centre el anillo del ventilador en el orificio de 11" (27.9 cm),
asegurándose de que el orificio del cableado eléctrico, de 1 ¼”
(3.2 cm) de diámetro, quede alineado con el orificio de la caja de
conexiones.
3. Monte el ventilador en la pared con los seis tornillos que se
proporcionan. Los seis orificios del panel posterior deben quedar
cubiertos, de otra manera la humedad que penetre en la
cubierta se puede filtrar al interior de la casa.
4. Utilizando material de calafateo de buena calidad, selle alrededor
de la cabeza de los tornillos de montaje.
5. Pase los cables eléctricos a través del orificio de la caja de
conexiones y asegúrelos de acuerdo con los códigos locales.
6. Haga las conexiones eléctricas utilizando el conectador adecuado
para el tipo de cable que está usando. Conecte blanco con
blanco, negro con negro y verde con verde o con el hilo desnudo.
Consulte la Figura 4.
7. Vuelva a colocar la cubierta de la caja de conexiones y los
tornillos. No permita que los cables queden atrapados debajo de
la cubierta.
8. Verifique el movimiento libre del regulador de tiro antes de
instalar la cubierta y los tornillos.
9. Suministre energía y revise la operación del ventilador.
10. Las aletas superior y laterales de la placa posterior se pueden
cubrir con tiras de adorno. No obstruya con la tira de adorno la
abertura de la rejilla que se encuentra en la parte inferior. Si lo
hace afectará adversamente el funcionamiento del ventilador.
USO Y CUIDADO
Desconecte el suministro eléctrico y bloquee el panel de servicio
antes de limpiar o dar servicio a esta unidad.
LIMPIEZA
Quite la cubierta y cuidadosamente aspire el ventilador y el interior
de la cubierta. Tenga cuidado de no doblar la rueda del ventilador
ni dañarla de alguna otra manera.
LUBRICACIÓN DEL MOTOR
El motor está permanentemente lubricado. No lubrique ni desmonte
el motor.

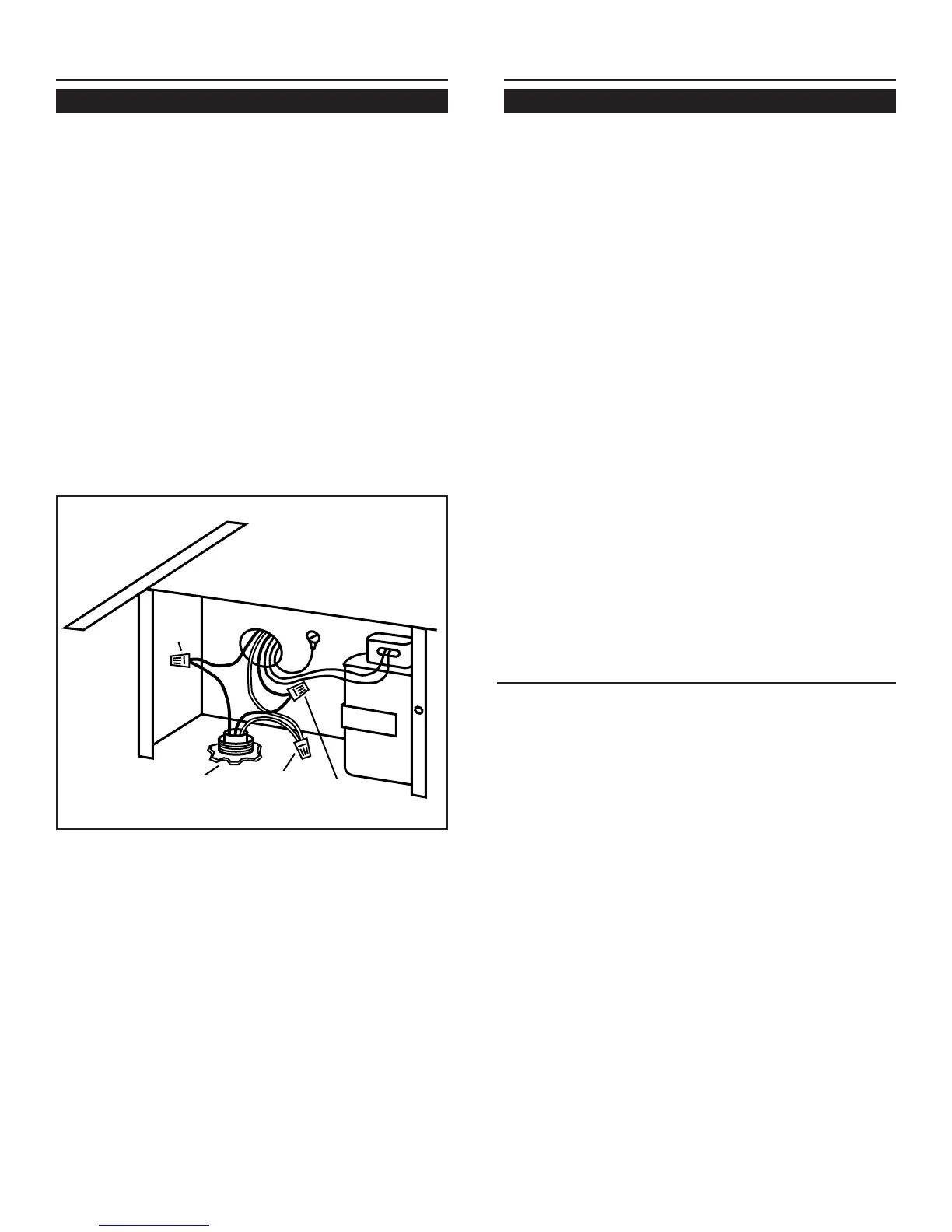

Figura 4
INSTALE EL VENTILADOR
INSTALACIONES EN EL TECHO
INSTALE EL VENTILADOR
INSTALACIONES EN LA PARED
NEGRO
A
NEGRO
LÍNEA DE
ENTRADA
DE 120 V
BLANCO
A BLANCO
VERDE
A VERDE
