1. Retirez les premiers deux tiers des clous à toiture des
bardeaux se trouvant autour de la surface de découpe puis
soulevez délicatement les bardeaux afin de glisser le solin en
dessous.
2. Centrez l’anneau de ventilateur dans le trou de 11" (27,9 cm)
de diamètre, en vous assurant que le trou de 1-1/4" (3,2 cm)
pour le câblage électrique coïncide avec l’orifice du boîtier de
câblage.
3. Fixez le ventilateur au toit à l’aide des six vis incluses. Les six
trous du panneau arrière doivent être couverts, sans quoi
l’humidité peut pénétrer à l’intérieur du ventilateur et couler
dans l’habitation.
4. Imperméabilisez tous les bardeaux autour du boîtier et du
solin ainsi que les têtes de vis de montage à l’aide d’une colle
pour toiture de bonne qualité.
5. Faites passer le câblage électrique par l’ouverture du boîtier
de câblage et fixez-le en respectant la réglementation locale.

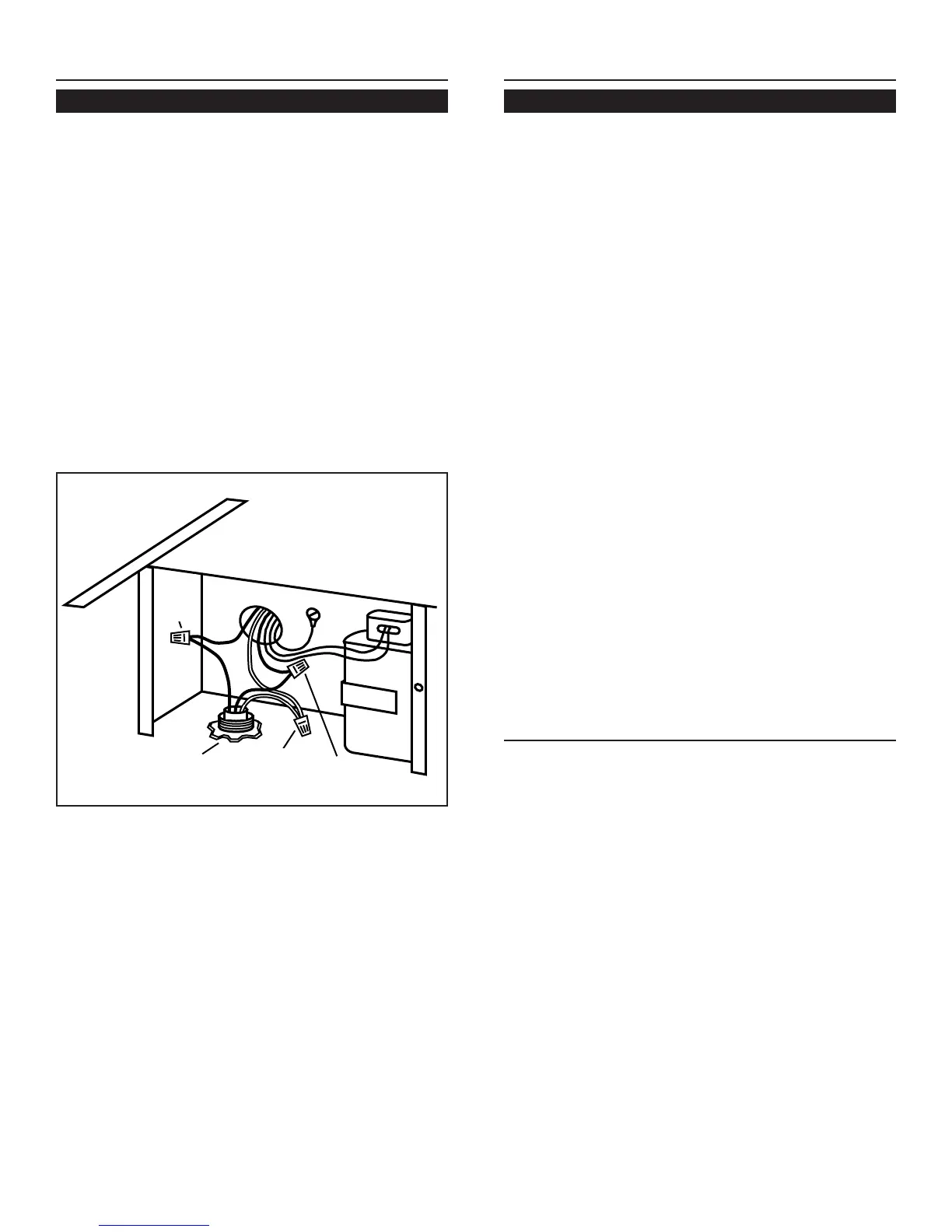

6. Effectuez les branchements électriques en utilisant le
connecteur convenant au type de câblage utilisé. Branchez
les fils noirs ensemble, les fils blancs ensemble, et le fil vert
ou le fil dénudé avec le fil vert. Voir Figure 4.
7. Replacez le couvercle du boîtier de câblage et les vis. Ne
pincez pas le câblage sous le couvercle.
8. Assurez-vous que le clapet bouge librement avant d’installer
le couvercle du boîtier et les vis.
9. Mettez l’appareil sous tension et vérifiez le fonctionnement
du ventilateur.
120 VAC
LINE IN
BLACK
TO
BLACK
WHITE
TO
WHITE
GREEN
TO
GREEN
1. Appliquez une large bande de produit à calfeutrer à l’arrière
du boîtier, le long du rebord extérieur.
2. Centrez l’anneau de ventilateur dans le trou de 11" (27,9 cm)
de diamètre, en vous assurant que le trou de 1-1/4" (3,2 cm)
pour le câblage électrique coïncide avec l’orifice du boîtier
de câblage.
3. Fixez le ventilateur au mur à l’aide des six vis incluses. Les
six trous du panneau arrière doivent être couverts, sans quoi
l’humidité peut pénétrer à l’intérieur du ventilateur et couler
dans l’habitation.
4. Imperméabilisez le pourtour des têtes de vis de montage à
l’aide d’un produit à calfeutrer de bonne qualité.
5. Faites passer le câblage électrique par l’ouverture du boîtier
de câblage et fixez-le en respectant la réglementation locale.
6. Effectuez les branchements électriques en utilisant le
connecteur convenant au type de câblage utilisé. Branchez
les fils noirs ensemble, les fils blancs ensemble et le fil vert
ou le fil dénudé avec le fil vert. Voir Figure 4.
7. Replacez le couvercle du boîtier de câblage et les vis. Ne
pincez pas le câblage sous le couvercle.
8. Assurez-vous que le clapet bouge librement avant d’installer
le couvercle du boîtier et les vis.
9. Mettez l’appareil sous tension et vérifiez le fonctionnement
du ventilateur.
10. Les rebords supérieurs et latéraux de la plaque arrière
doivent être recouverts avec des tringles de finissage. Ne
bloquez pas la partie inférieure de la grille à air avec les
tringles. Le rendement du ventilateur en serait modifié.
UTILISATION ET ENTRETIEN
Débranchez l’alimentation électrique et verrouillez le panneau
d’entrée d’électricité avant de nettoyer ou de réparer l’appareil.
NETTOYAGE
Retirez le couvercle et passez soigneusement l’aspirateur à
l’intérieur du boîtier. Veillez à ne pas courber ou endommager
la roue du ventilateur.
LUBRIFICATION DU MOTEUR
Le moteur est lubrifié en permanence. Il ne doit pas être huilé ni
démonté.
Figure 4
POSE DU VENTILATEUR
POSE DU VENTILATEUR
INSTALLATION DU VENTILATEUR
POSE SUR UN MUR
NOIR
AVEC
NOIR
ENTRÉE
120V
BLANC
AVEC
BLANC
VERT
AVEC
VERT
