MANUEL D’INSTALLATION
INSTALLATION
15
A
B
C
D

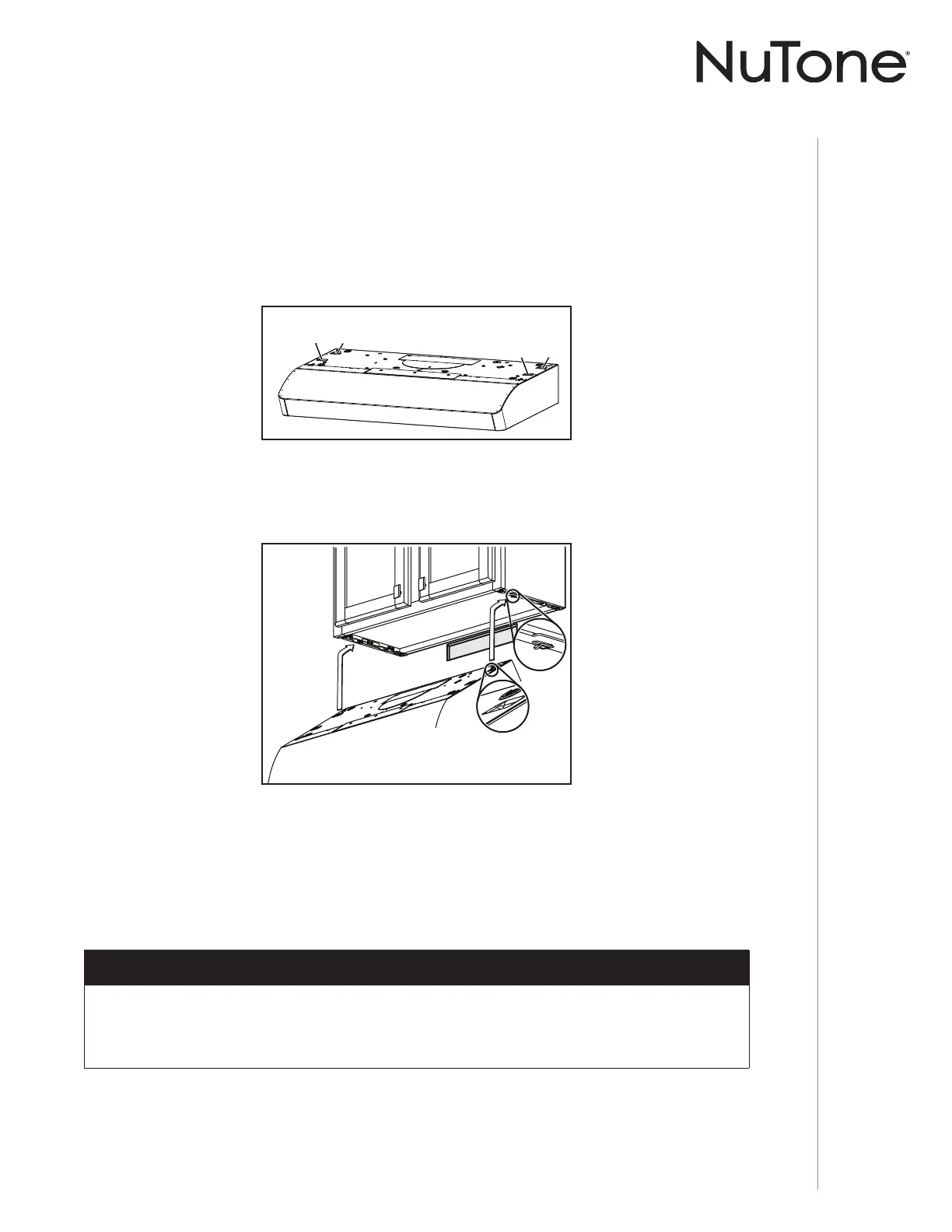

Installation de la hotte (avec supports EZ1)
1 ] Acheminer le câble d’alimentation depuis le panneau de distribution de la maison jusqu’à
l’emplacement de la hotte.
2 ] De chaque côté de la hotte, sur le dessus, se trouvent 2 paires de trous enfoncés (à l’arrière :
A et B, à l’avant : C et D dans l’illustration ci-dessous); ces trous permettent à la hotte de
s’accrocher aux supports (installés précédemment).
3 ] Accrocher temporairement la hotte aux supports, uniquement par les 2 TROUS ENFONCÉS
ARRIÈRE (A et B). Tout en retenant la hotte, passer le câble d’alimentation électrique dans
la hotte à travers le serre-fils installé précédemment à l’étape 6 en page 10.
4 ] Décrocher les trous arrière de la hotte des supports et accrocher la hotte en utilisant
ses 2TROUS ENFONCÉS AVANT (C et D). Tout en retenant la hotte, fixer le câble
d'alimentation électrique à la hotte à l'aide du serre-fils.
5 ] Accrocher la hotte aux supports par les 2 TROUS ENFONCÉS AVANT (C et D). Tout en
retenant la hotte, insérer le câble d’alimentation dans le serre-fils installé précédemment à
l’étape 6 en page 10 et le fixer à la hotte.
NOTE : Voir la page suivante pour les dernières étapes de cette instruction.
INSTALLATION POUR ÉVACUATION HORIZONTALE SEULEMENT
INSTALLATION POUR ÉVACUATION VERTICALE ET SANS CONDUITS SEULEMENT
OTE : N La procédure convient autant pour les armoires à fond en retrait qu’à fond égal.
INSTALLATION AVEC CONDUITS SEULEMENT
6 ] Raccorder le conduit à la hotte et sceller les joints avec du ruban adhésif de métal.
S’assurer que l’adaptateur/volet (ou la plaque pour conduit rond) entre dans le conduit et
que son volet ouvre et ferme librement.
A
B
