MANUEL D’INSTALLATION
INSTALLATION
17
Installation standard (sans supports EZ1)

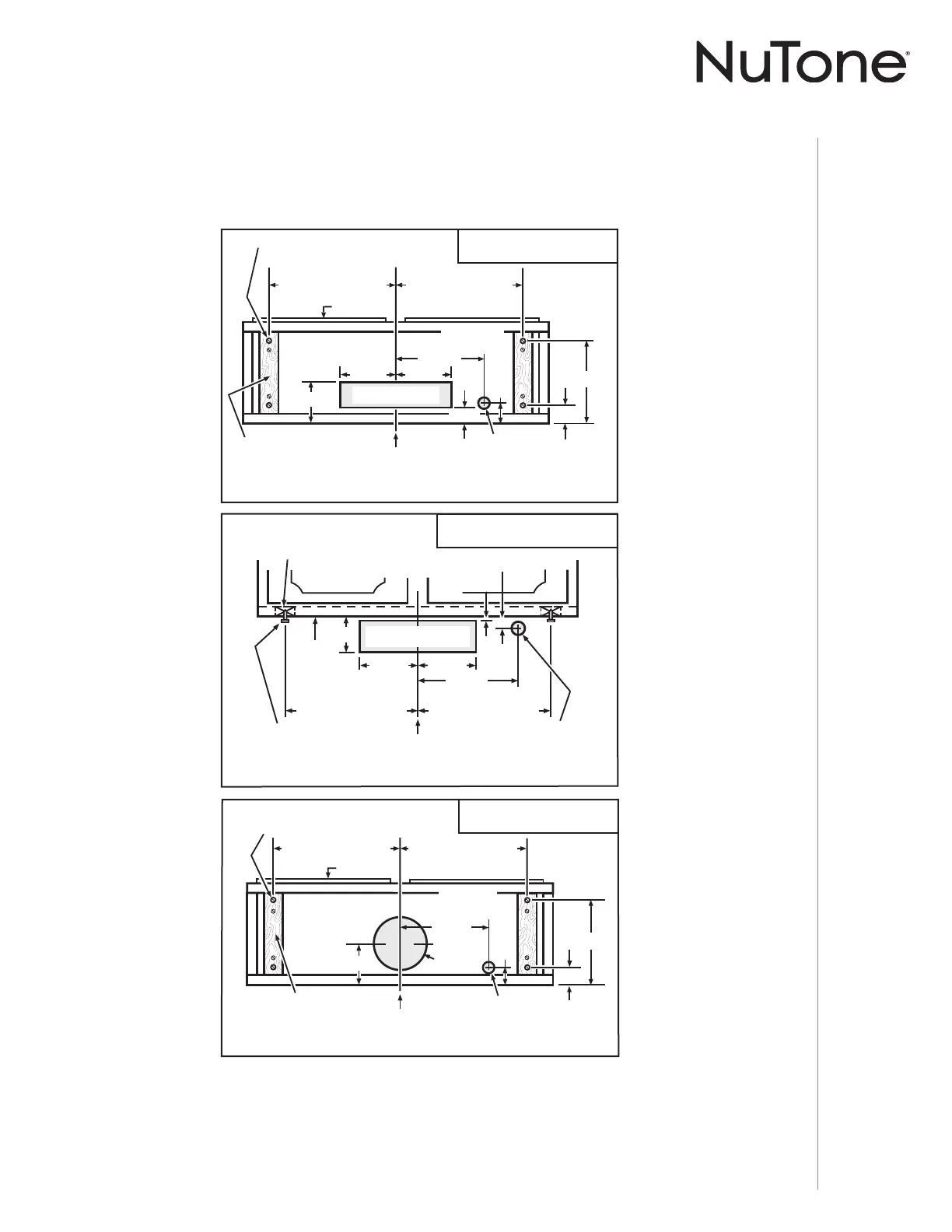

1 ] Utiliser le diagramme approprié ci-dessous pour déterminer l’emplacement exact des coupes
à effectuer pour le conduit et le fil d’alimentation électrique dans l’armoire ou le mur. Pour une
installation en recirculation, NE PAS découper un trou pour le conduit.
2 ] Visser à mi-hauteur quatre (4) vis de montage n° 8 x 5/8 po, À TÊTE RONDE, dans les cales/
armoire, selon le diagramme approprié ci-dessus. (Les vis de montage sont incluses dans le
sac de pièces, mais les cales de bois et leurs vis ne le sont pas.)
VIS DE MONTAGE
DE LA HOTTE (4)
12⅞
PO (HOTTE DE 30 PO)
15⅞
PO (HOTTE DE 36 PO)
12⅞
PO (HOTTE DE 30 PO)
15⅞
PO (HOTTE DE 36 PO)
DEVANT DE L’ARMOIRE
DESSOUS
DE L’ARMOIRE
10
15
/16 PO
5¼ PO
5¼ PO
3/4 PO
1⅜ PO
1½ PO
7³/16 PO
TROU POUR FIL
D’ALIMENTATION
ÉLECTRIQUE
(
DANS LE DESSOUS DE L’ARMOIRE)
LIGNE
DE CENTRE
CALES DE BOIS
(
SEULEMENT POUR ARMOIRES
À
BASE EN RETRAIT)
4
7
/16 PO
TROU POUR
CONDUIT VERTICAL
ÉVACUATION VERTICALE
3¼ PO X 10 PO
12⅞ PO (HOTTE DE 30 PO)
15⅞
PO (HOTTE DE 36 PO)
12⅞
PO (HOTTE DE 30 PO)
15⅞
PO (HOTTE DE 36 PO)
DESSOUS
DE
L’ARMOIRE
13/16 PO
3/16 PO
CALES DE BOIS
(
SEULEMENT POUR ARMOIRES
À
BASE EN RETRAIT)
DEVANT DE L’ARMOIRE
TROU POUR
CONDUIT HORIZONTAL
3⅞ PO
5¼ PO
5¼ PO
7³/16 PO
LIGNE
DE CENTRE
VIS DE MONTAGE
DE LA HOTTE (4)
TROU POUR FIL
D’ALIMENTATION
ÉLECTRIQUE
(
DANS LE MUR)
ÉVACUATION HORIZONTALE
3¼ PO X 10 PO
DEVANT DE L’ARMOIRE
DESSOUS
DE L’ARMOIRE
12⅞
PO (HOTTE DE 30 PO)
15⅞
PO (HOTTE DE 36 PO)
12⅞
PO (HOTTE DE 30 PO)
15⅞
PO (HOTTE DE 36 PO)
VIS DE MONTAGE
DE LA HOTTE (4)
ROU POUR
CONDUIT
ROND DE
7
PO
TROU POUR
CONDUIT
ROND DE
7
PO
TROU DE
8
PO DIA.
7³/16 PO
4¹¹/16 PO
CALES DE BOIS
(
SEULEMENT POUR ARMOIRES
À
BASE EN RETRAIT)
LIGNE
DE CENTRE
TROU POUR FIL
D’ALIMENTATION
ÉLECTRIQUE
(
DANS LE DESSOUS DE L’ARMOIRE)
10
15
/16 PO
1½ PO
1⅜ PO
ÉVACUATION VERTICALE
7 PO ROND
