NuTone VX1000 User Manual

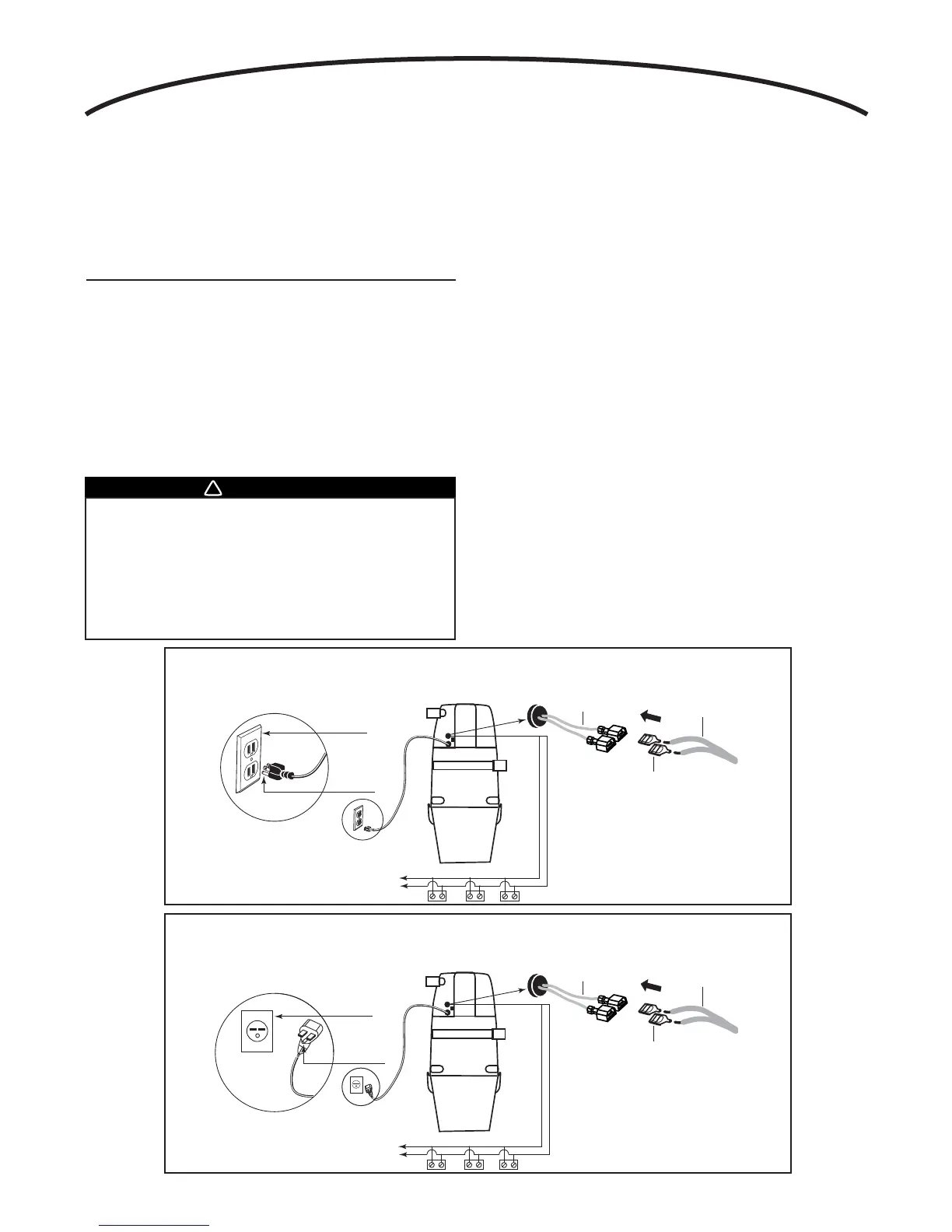

CABLEADO
Esta sección hace referencia a las Ilustraciones 17 y 18.
Instrucciones de conexión a tierra. Este equipo debe
conectarse a tierra. Si se daña o descompone, la conexión
a tierra da una vía de menor resistencia para la corriente y
reduce el riesgo de choque eléctrico. Este equipo está
provisto de un cordón eléctrico con un conductor de
conexión a tierra del equipo y un enchufe macho de
conexión a tierra. El enchufe macho debe enchufarse en un
enchufe hembra que esté debidamente instalado y conectado
a tierra según todos los códigos y ordenanzas locales.
Este equipo es para usarlo en una fuente de potencia
distinto estándar de 120 Vac, 20 amperios con un enchufe
NEMA 5-20R, para los modelos VX475 y VX550. Para el
modelo VX1000 es necesario un circuito nominal distinto de
240 Vac, 20 amperios, con un enchufe NEMA 6-20R.
Asegúrese que el equipo esté conectado a un tomacorriente
que tenga el enchufe hembra de conexión a tierra que se ve
como el enchufe mostrado en la ilustración 17 y 18, según el
modelo.
No se debe utilizar ningún adaptador con este equipo.
INSTRUCCIONES
DE CONEXIÓN A TIERRA
ADVERTENCIA
La conexión incorrecta del conductor de conexión a
tierra del equipo puede crear un riesgo de choque
eléctrico. Verifique con un electricista calificado o con
el personal de servicio si tiene dudas sobre si el
tomacorriente está debidamente conectado a tierra.
No modifique el enchufe macho provisto con el equipo; si
no entra en el tomacorriente (enchufe hembra), haga que
un electricista calificado instale un tomacorriente correcto.
!
A
OTRAS
ENTRADAS
CONDUCTORES
DE ENTRADA
MODELO V133 CABLE 18/2
UNIDAD DE
POTENCIA
CABLE DE
ALIMENTACIÓN
ENCHUFE HEMBRA
AC NORTEAMERICANA
TOMA DE CORRIENTE DE
120 VOLTIOS CONECTADA
A TIERRA
NEMA 5-20R
CLAVIJA DE
CONEXIÓN
A TIERRA
CONECTADORES
DE PRESIÓN
CABLEADO DE
BAJO VOLTAJE
HAZ DE HILOS DE
BAJO VOLTAJE
AE0003E
VX475 y VX550 SERIES
NOTA:
LOS CONDUCTORES DE ENTRADA QUE DEBEN CONECTARSE
A LOS TERMINALES DE LA UNIDAD DE POTENCIA USARÁN LOS
CONECTADORES DE PRESIÓN Y EL HAZ DE HILOS DE BAJO VOLTAJE
FIGURA 17
NEMA 6-20R
AE0004E
VX1000 SERIES
A
OTRAS
ENTRADAS
CONDUCTORES
DE ENTRADA
MODELO V133 CABLE 18/2
UNIDAD DE
POTENCIA
CABLE DE
ALIMENTACIÓN
ENCHUFE HEMBRA
AC NORTEAMERICANA
TOMA DE CORRIENTE DE
240 VOLTIOS CONECTADA
A TIERRA
CLAVIJA DE
CONEXIÓN
A TIERRA
CONECTADORES
DE PRESIÓN
CABLEADO DE
BAJO VOLTAJE
HAZ DE HILOS DE
BAJO VOLTAJE
NOTA: LOS CONDUCTORES DE ENTRADA QUE DEBEN CONECTARSE
A LOS TERMINALES DE LA UNIDAD DE POTENCIA USARÁN LOS
CONECTADORES DE PRESIÓN Y EL HAZ DE HILOS DE BAJO VOLTAJE
FIGURA 18
9
