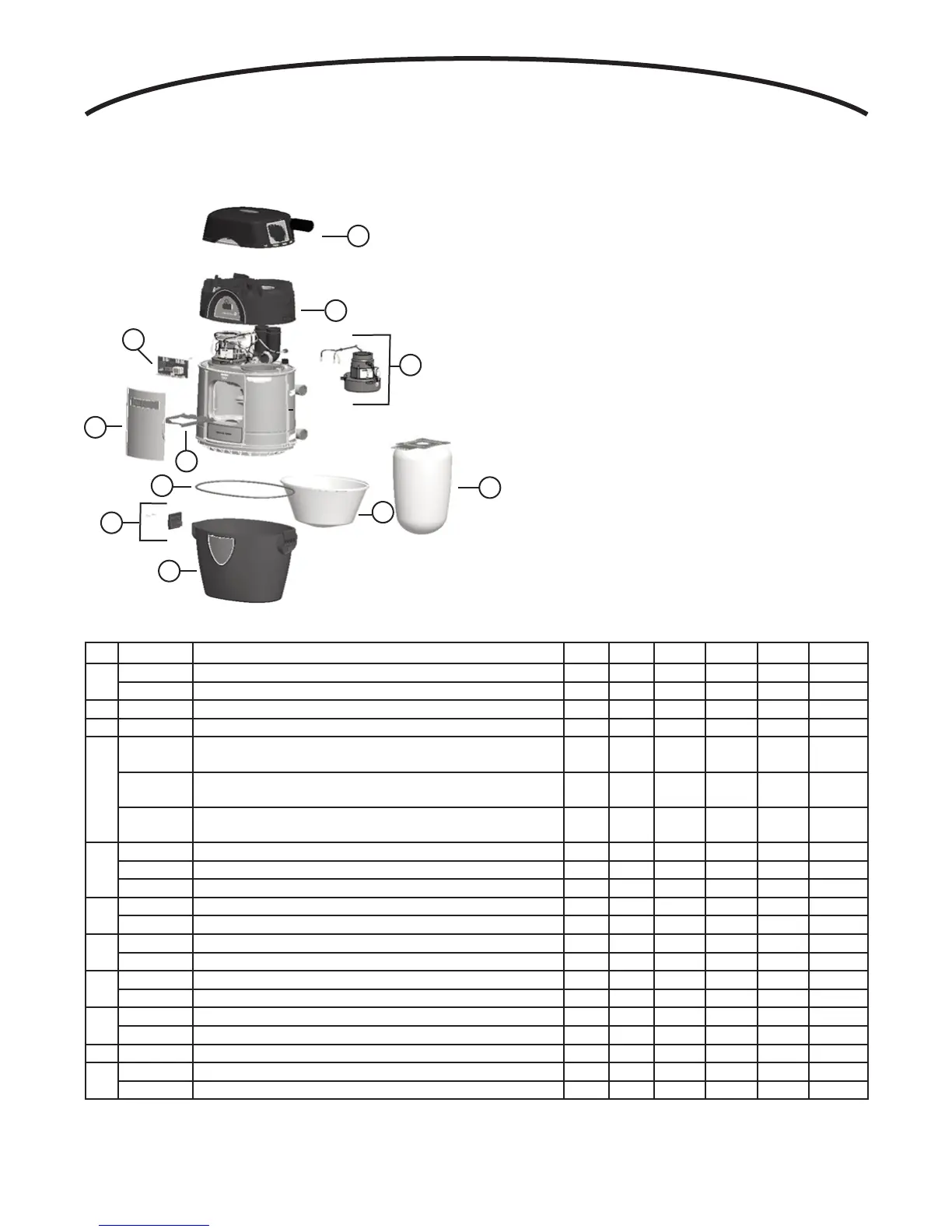

PIEZAS DE SERVICIO
*Esta pieza DEBE ser desmontada e instalada por un técnico calificado.
Para hacer pedidos, utilice el número de pieza.
9
8
4
2
5
6
7
1
11
3
10
N.° N.° de pieza Descripción VX475 VX550 VX1000 VX475C VX550C VX1000C
1
10941189 Conjunto del balde VS X X
10941191 Conjunto del balde TS X X X X
2 10941190 Puerta X X X X X X
3 10941199 Pestillo (con tornillos) X X X X X X
4
10941232
Conjunto de circuito impreso VS (placa matriz, placa secundaria
y tornillos incluidos)*
X X
10941233
Conjunto de circuito impreso TS1 (placa matriz, placa secundaria
y tornillos incluidos)*
X X
10941195
Conjunto de circuito impreso TS2 (placa matriz, placa secundaria
y tornillos incluidos)*
X X
5
10941235 Motor VS con haz de hilos, fusible con haz de hilos del fusible y interruptor* X X
10941236 Motor TS1 con haz de hilos, fusible con haz de hilos del fusible y interruptor* X X
10941231 Motor TS2 con haz de hilos, fusible con haz de hilos del fusible y interruptor* X X
6
30100528 Junta del balde TS X X X X
30100527 Junta del balde VS X X
7
30010272 Filtro ciclónico VS X
30010270 Filtro ciclónico TS X X
8
10941215 Caja del motor VS con logotipo* X X
10941216 Caja del motor TS con logotipo* X X X X
9
10941212 Tapa superior VS con logotipo X X
10941214 Tapa superior TS con logotipo X X X X
10 30111112 Cavidad de la bolsa X X X
11
VX3918 Filtro de la bolsa TS (3 por paquete) X X
VX3916 Filtro de la bolsa VS X
SUSTITUCIÓN DE PIEZAS Y REPARACIÓN
Para que la unidad se conserve en buen estado, debe usar
repuestos genuinos Broan-NuTone únicamente. Estas piezas se
han diseñado especialmente para cada unidad y se han
fabricado conforme a las normas de certificación aplicables y un
elevado nivel de seguridad. El uso de repuestos de otros
fabricantes podría causar daños graves y reducir radicalmente el
desempeño de la unidad, causando así fallas prematuras.
Broan-NuTone también aconseja ponerse en contacto con un
taller de reparación homologado por Broan-NuTone para todos
los repuestos y reparaciones.
