Omron D2F User Manual

D2F
D2F
198

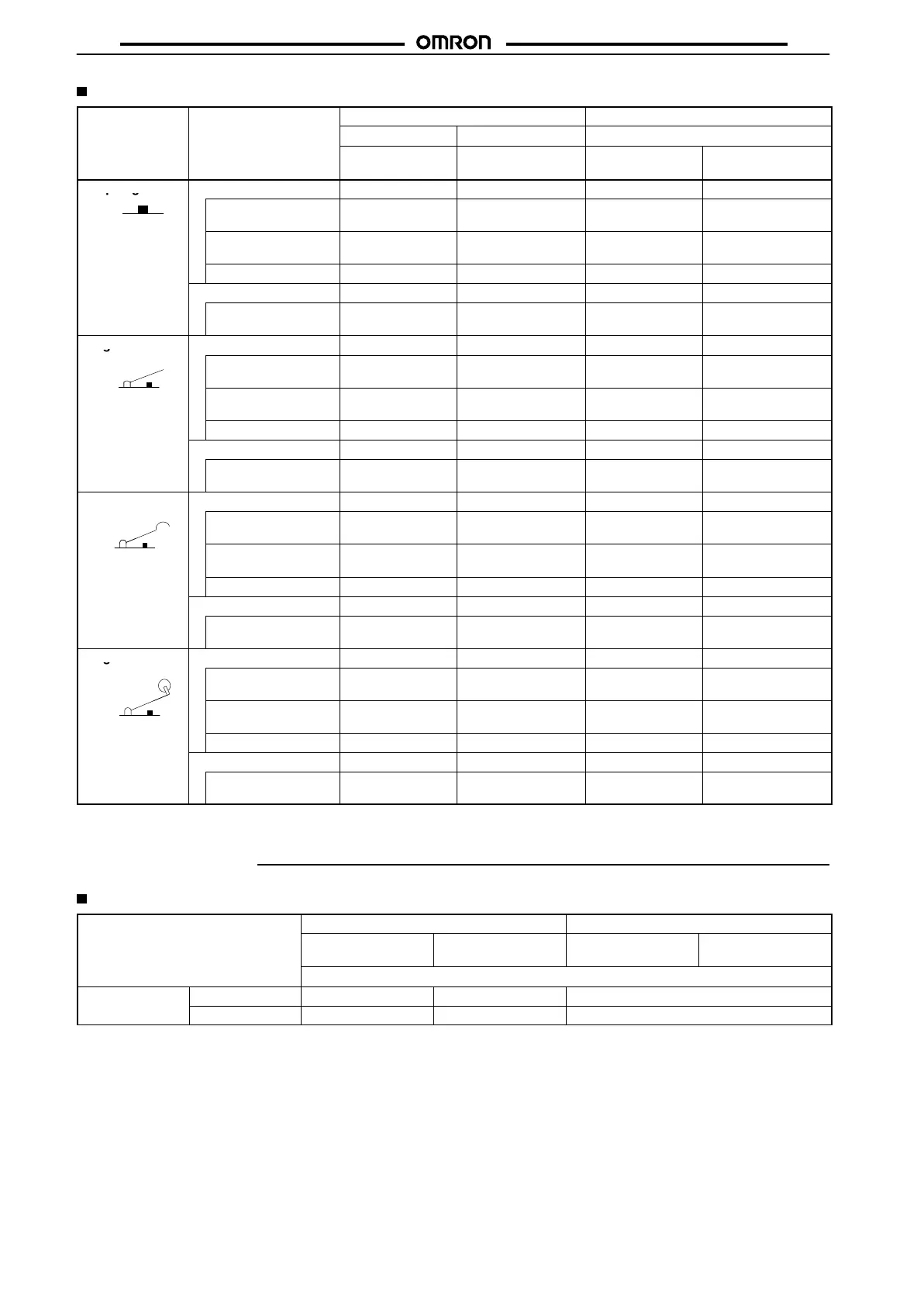

List of Models
Actuator General loads General loads Micro loads
3 A 1 A 0.1 A
OF max. (see note) General-purpose
1.47 N {150 gf}
Low operating
force 0.74 N {75 gf}
General-purpose
1.47 N {150 gf}
Low operating
force 0.74 N {75 gf}
Pin plunger
PCB terminals D2F D2F-F D2F-01 D2F-01F
pg
Self-clinching
terminals
D2F-T D2F-F-T D2F-01-T D2F-01F-T
Right-angled
terminals
D2F-A D2F-F-A D2F-01-A D2F-01F-A
Left-angled terminals D2F-A1 D2F-F-A1 D2F-01-A1 D2F-01F-A1
Solder terminals D2F-D3 D2F-F-D3 D2F-01-D3 D2F-01F-D3
Compact solder
terminals
D2F-D D2F-F-D D2F-01-D D2F-01F-D
Hinge lever
PCB terminals D2F-L D2F-FL D2F-01L D2F-01FL
g
Self-clinching
terminals
D2F-L-T D2F-FL-T D2F-01L-T D2F-01FL-T
Right-angled
terminals
D2F-L-A D2F-FL-A D2F-01L-A D2F-01FL-A
Left-angled terminals D2F-L-A1 D2F-FL-A1 D2F-01L-A1 D2F-01FL-A1
Solder terminals D2F-L-D3 D2F-FL-D3 D2F-01L-D3 D2F-01FL-D3
Compact solder
terminals
D2F-L-D D2F-FL-D D2F-01L-D D2F-01FL-D
Simulated
ll l
PCB terminals D2F-L3 D2F-FL3 D2F-01L3 D2F-01FL3
roller lever
Self-clinching
terminals
D2F-L3-T D2F-FL3-T D2F-01L3-T D2F-01FL3-T
Right-angled
terminals
D2F-L3-A D2F-FL3-A D2F-01L3-A D2F-01FL3-A
Left-angled terminals D2F-L3-A1 D2F-FL3-A1 D2F-01L3-A1 D2F-01FL3-A1
Solder terminals D2F-L3-D3 D2F-FL3-D3 D2F-01L3-D3 D2F-01FL3-D3
Compact solder
terminals
D2F-L3-D D2F-FL3-D D2F-01L3-D D2F-01FL3-D
Hinge roller
l
PCB terminals D2F-L2 D2F-FL2 D2F-01L2 D2F-01FL2
g
lever
Self-clinching
terminals
D2F-L2-T D2F-FL2-T D2F-01L2-T D2F-01FL2-T
Right-angled
terminals
D2F-L2-A D2F-FL2-A D2F-01L2-A D2F-01FL2-A
Left-angled terminals D2F-L2-A1 D2F-FL2-A1 D2F-01L2-A1 D2F-01FL2-A1
Solder terminals D2F-L2-D3 D2F-FL2-D3 D2F-01L2-D3 D2F-01FL2-D3
Compact solder
terminals
D2F-L2-D D2F-FL2-D D2F-01L2-D D2F-01FL2-D
Note: The OF values shown in the table are for the pin plunger models.
Specifications
Ratings
Item D2F models D2F-01 models
OF max. 1.47 N {150 gf}
(General purpose)
0.74 N {75 gf}
(Low operating)
1.47 N {150 gf}
(General purpose)
0.74 N {75 gf}
(Low operating)
Resistive load
Rated voltage 125 VAC 3 A 1 A ---
30 VDC 2 A 0.5 A 0.1 A
Note: 1. Consult your OMRON sales representative before using the Switch with inductive or motor loads.
2. The ratings values apply under the following test conditions:
Ambient temperature: 20±2°C
Ambient humidity: 65±5%
Operating frequency: 30 operations/min
