GC8220
5-9
TRAY RUBBER (MAIN) 30
TRAY 33
STAND TOP 34
FRONT PANEL PRINTED 37
BOILER ASSY EE 38
ELECTROVALVE 40
POWER BOARD 43
CONTROL BOARD 44
PUMP ASSY 45
INLET TUBE 46
DE-AIR TUBE 47
RINSE RUBBER COUPLING 50
RINSE BUSH 51
SAFETY CAP ASSY 52
REED SWITCH ASSY 53
Remove WATER TANK ASSY 70
Remove TRAY RUBBER (MAIN) 30 (3x)
Remove Screws J1, J2, J3
Disassemble TRAY 33
Remove Screws K1, K2, K3, K4
Disconnect INLET TUBE 46
Disconnect DE-AIR TUBE 47
Remove SAFETY CAP ASSY 52
Remove RINSE BUSH 51
Remove RINSE RUBBER COUPLING 50
Disassemble STAND TOP 34
Remove Screws L1, L2
Disassemble FRONT PANEL PRINTED 37
M1
M2
M3
12 11
109
Pos. Connected to Pos. Connected to
9 Reed switch 11 Thermistor
10 Power board 12 Hosecord (Black)

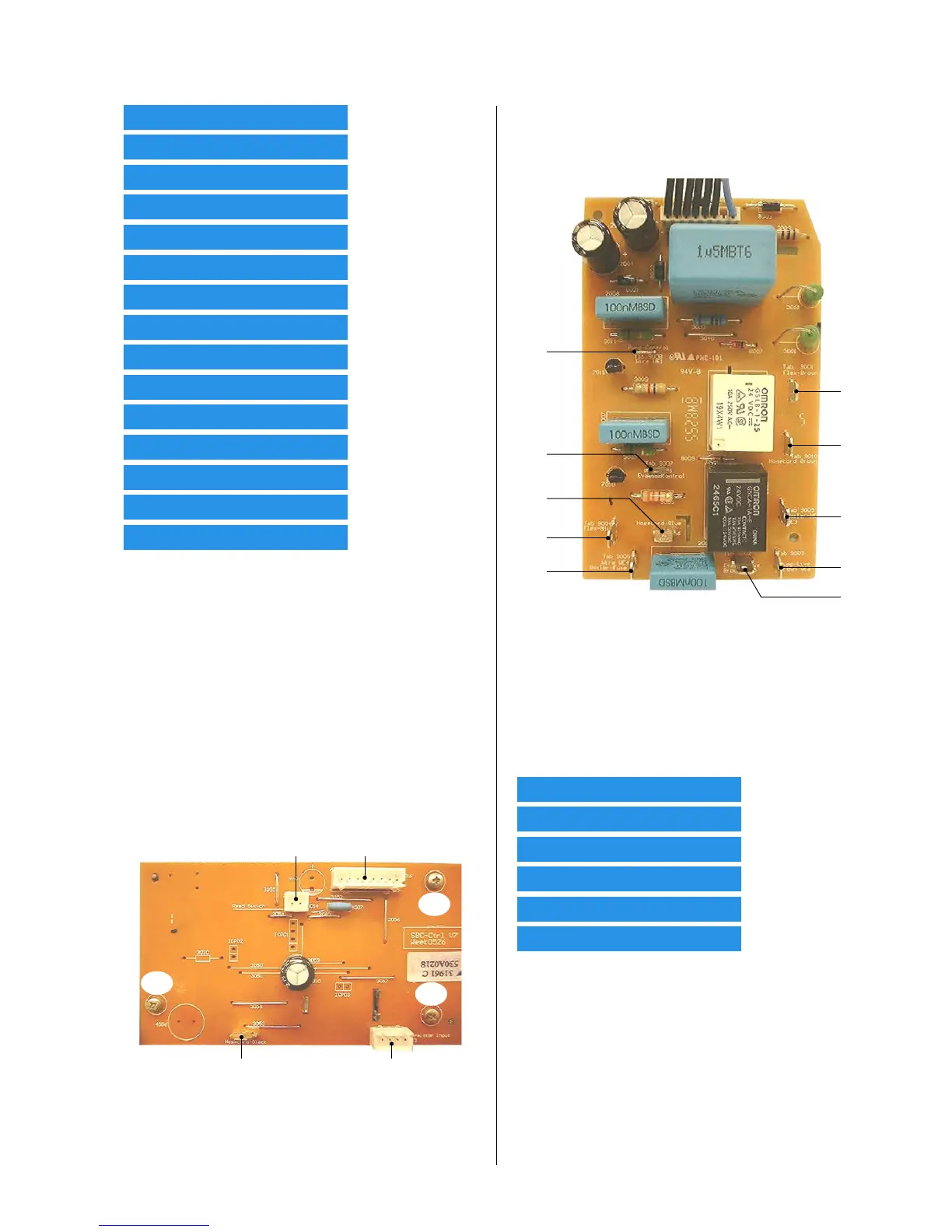

Fig 5. Connections on CONTROL BOARD 44
DISASSEMBLY ADVICE - STAND & DETACHABLE WATER TANK
Remove Connections 9, 10, 11, 12 (Fig 5)
Remove Screws M1, M2, M3 (Fig 5)
Disassemble CONTROL BOARD 44
21
20
15
14
18
13
22
16
17
19
Pos. Connected to Pos. Connected to
13 Pump-Control 18 Electrovalve-Live
14 Pump-Live (Brown) 19 Hosecord (Blue)
15 Boiler-Heating Element 20 Hosecord (Brown)
16 Boiler-Fuse 21 Cordset (Brown)
17 Electrovalve-Control 22 Cordset (Blue)
Fig 6. Connections on POWER BOARD 43
WATER TANK ASSY 70
TANK WASHER 71
TANK COUPLING 73
TANK LEVER 75
PICK UP TUBE 77
FILTER ASSY 78
Remove Screws N1
Disassemble TANK WASHER 71
Remove SCREWS N2, N3
Disassemble TANK COUPLING 73
