Page 34
Français

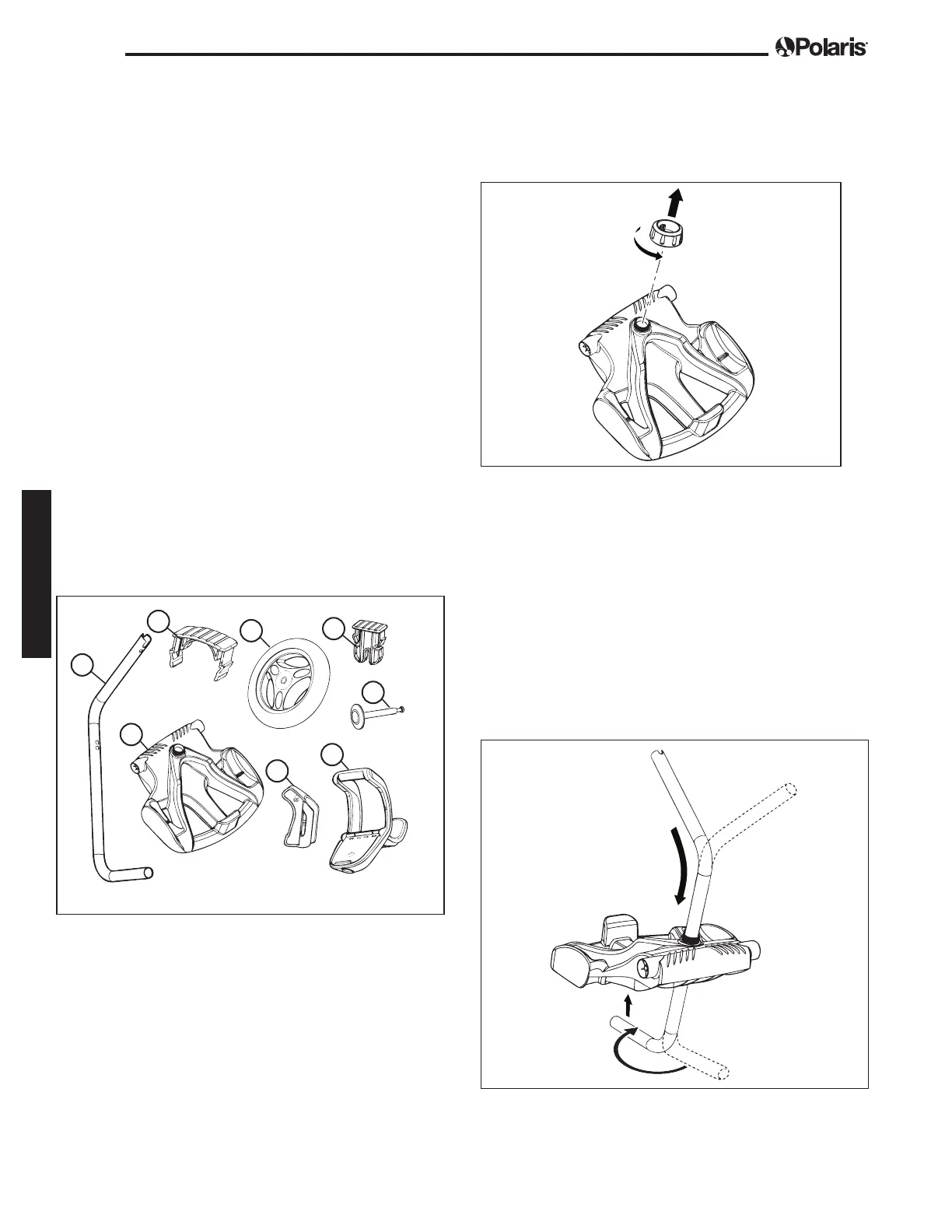

Assembler le chariot de transport
1.
Dévissez l’écrou à main de la base (Figure 2).
Figure 2. Retirer l’écrou du socle
2. Insérez le tube en métal du cadre de
poignée dans la base avec le bout de
l'encoche vers le haut, puis faites-le
pivoter de manière à ce que les coudes
ne vous touchent pas. (Figure 3).
3. Poussez la base vers le bas (Figure 3) de
sorte que le cadre en métal de la poignée
soit inséré dans le renfoncement situé sous
la base.
Figure 3. Connecter le cadre en métal à l'unité
de base
3 Assemblage
Contenu
L'emballage doit contenir les éléments suivants :
• Le nettoyeur Polaris et le câble ottant
• L’unité de commande
• Les composants de l'ensemble du chariot de
transport et de stockage (Figure 1)
a. le cadre de poignée
b. les blocs de support (x 2)
c. les roues (x 2)
d. brides de blocage de roue (x 2)
e. arbre d’essieu/enjoliveur (x 2)
f. base du chariot
g. crochet du nettoyeur
h. poignée du chariot
Figure 1. Composants de l'assemblage du chariot
de transport
x 2
A
B
C
D
x 2
x 2
E
x 2
F
G
H
Lors du déballage du nettoyeur et de ses
composants :
• Assurez-vous que chaque composant est dans
la boîte.
• Vériez que le nettoyeur et ses composants ne
sont pas endommagés pendant le transport.
• Si des pièces sont manquantes ou
endommagées, contactez le support
technique au 1 800 822-7933.
