BTQ series5 - Installazione

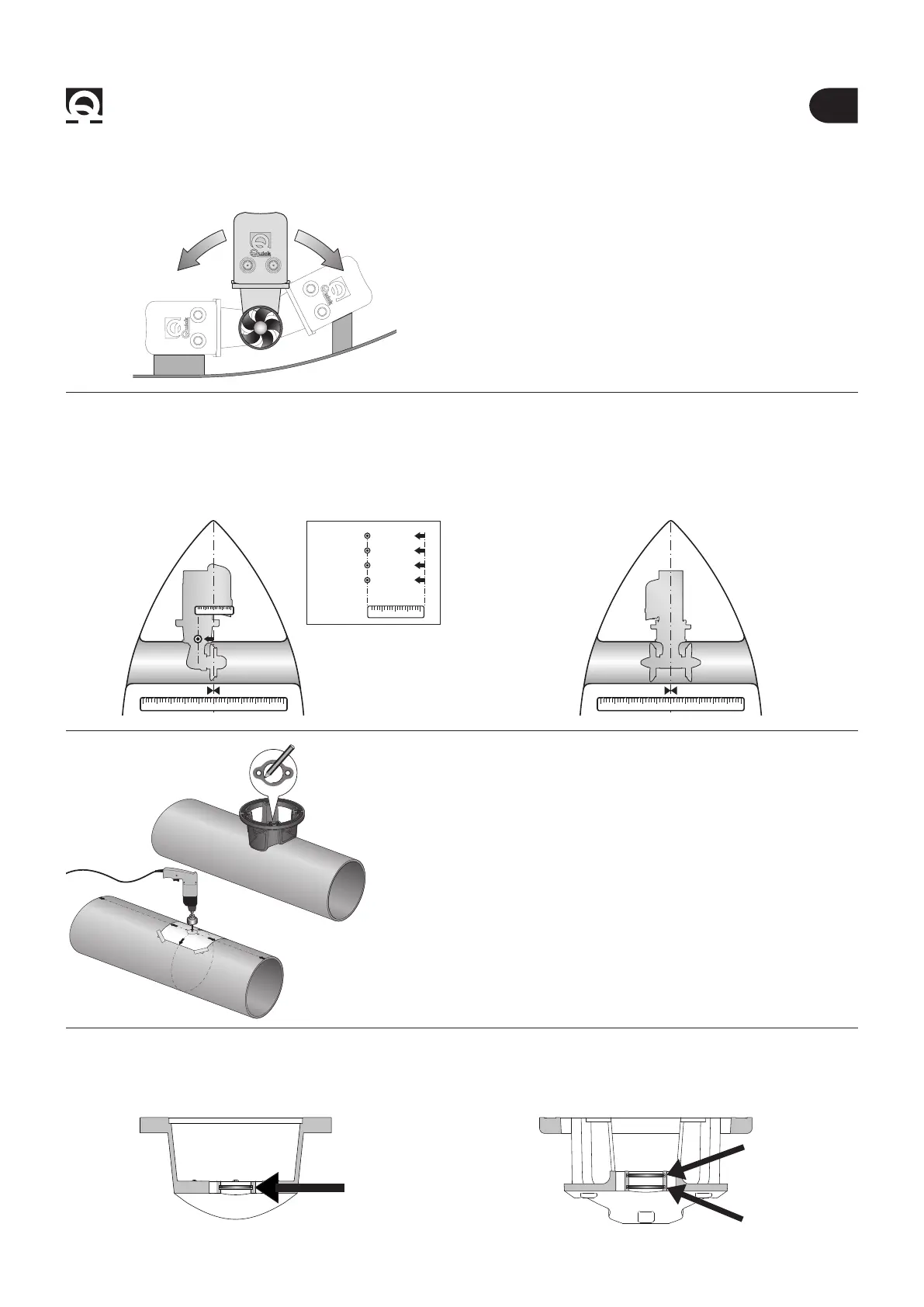

5.2 - Il Thruster
• Per posizionare il thruster nel tubo trovare la mezzeria
del tubo e spostarsi del valore dato (a destra o a sinistra
vedi riquadro) nello schema sottostante afnchè l’elica si
posizioni nell’esatta metà della lunghezza interna del tun-
nel.
• Utilizzare la angia per contrassegnare sul tubo il centro
dei fori.
• Fissare la dima di foratura sui riferimenti accertandosi
che siano allineati con precisione alla mezzeria del tubo.
N.B. Tutti i fori devono essere allineati con precisio-
ne alla mezzeria del tunnel, in quanto la tolleranza
tra l’elica ed i tunnel è minima.
• Fare attenzione che non vi siano residui di resina nella
parte di contatto fra la angia e il tubo; ciò potrebbe cau-
sare disallineamenti. E’ necessario asportare con carta
vetrata eventuali residui di resina e di tutti gli eventuali
impedimenti al corretto contatto.
• Il thruster può essere installato con qualunque angolo
all’interno di 90º dalla verticale.
• Se il motore elettrico è posizionato per necessità con un
angolo superiore a 30º rispetto alla verticale, si rende ne-
cessario la realizzazione in opera di un apposito sostegno.
10 2 3 4 5 6 7 8 9 10
10 2 3 4
10 2 3 4 5 6 7 8 9 10
10 2 3 4
BTQ110 50 mm
BTQ125 50 mm
BTQ140 50 mm
BTQ180 50 mm
• Inserire un o-ring nella specica sede all’interno della
angia.
ELICA SINGOLA
BTQ110/125
ELICA DOPPIA
BTQ140/180/250/300
• Inserire due o-ring nelle speciche sedi all’interno della
angia.
• Per posizionare il thruster nel tubo trovare la mezzeria
del tubo afnchè la angia si posizioni nell’esatta metà
della lunghezza interna del tunnel.
