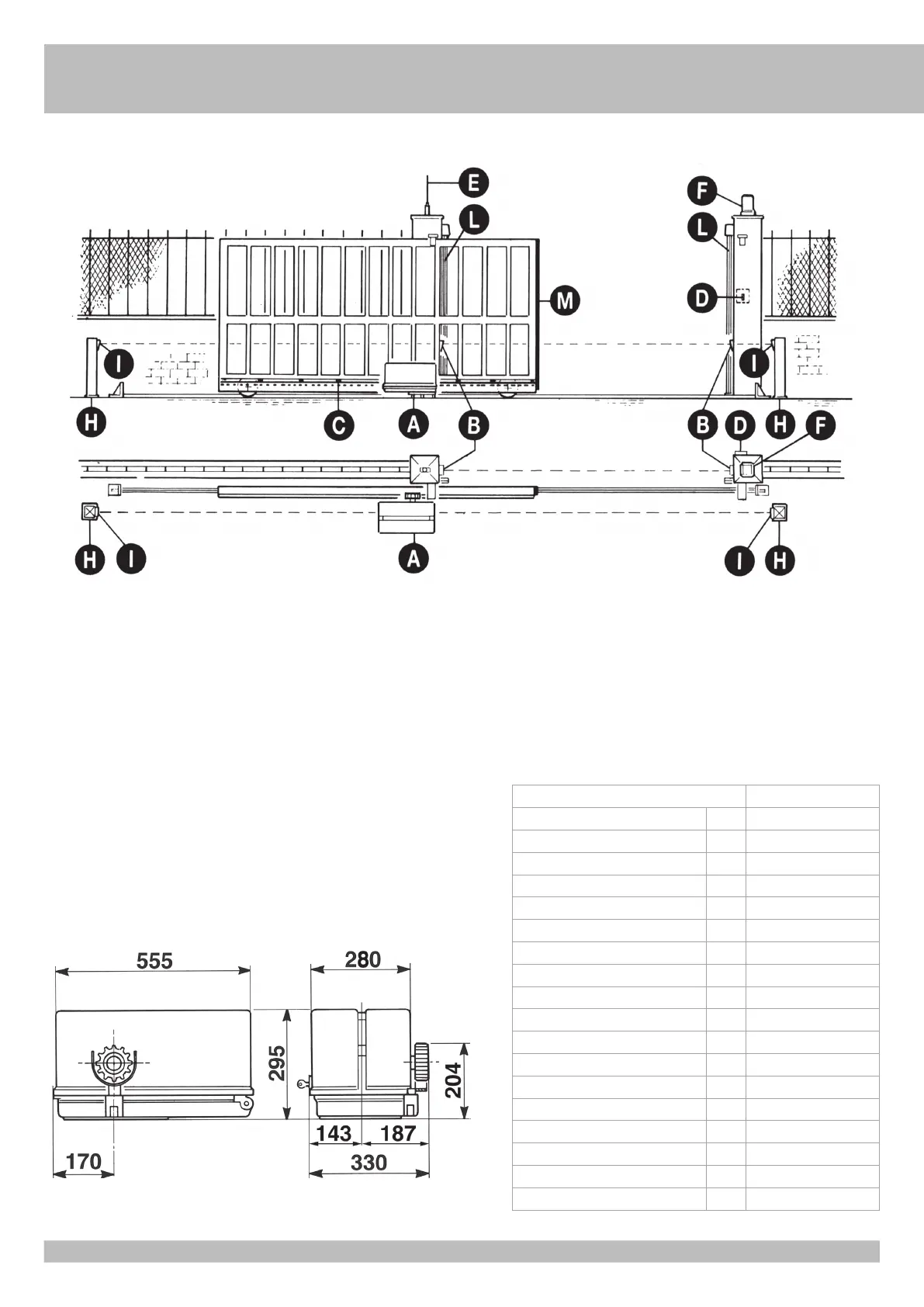

SCHÉMA DÉTAILLÉ DE L’INSTALLATION
A - Operateur SUPER 3600
B - Photocellules p/protec. externe
C - Cremaillere m6
D - Selecteur
E - Antenne radio
F - Signal electrique
H - Poteau zingué p/cellule ne
I - Photocellules p/protection interne
L - Barre palpeuse mécanique fixé sur pilier
M - Barre palpeuse mécanique ou électrique avec transmetteur RED
CARACTÉRISTIQUES TECHNIQUES
Opérateurs irréversibles pour portails coulissants dont le poids maximal est de 3600 kg.
Grâce à l’irréversibilité de cet opérateur, le portail ne nécessite aucun type de serrure électrique pour
une fermeture efficace.
Le moteur est protégé par une sonde thermique, qui interrompt momentanément le mouvement en
cas de non-utilisation prolongée.
Mesures en mm
1
CARACTERISTIQUES TECHNIQUES SUPER 3600
Poids maxi du portail kg 3600
Vitesse de traction m/s. 0,165
Force maxi de poussée à tour costants N 4700/4150
Couple maxi Nm 200/175
Module crémaillère M 6
Alimentation et frequence 230V~ 50/60Hz
Puissance moteur W 1885/1861
Absorption A 8,7/7,9
Condensateur µF 50
Cycles normatifs n° 100-72s/2s
Cycles conseillés par jour n° 700
Service % 100
Cycles consécutifs garantis n° 700/10m
Type d’huile SHELL OMALA S2 G100
Poids maximum kg 42
Bruit db <70
Temperature de travail °C -10 ÷ +55
Indìce de protection IP 55
