41
D

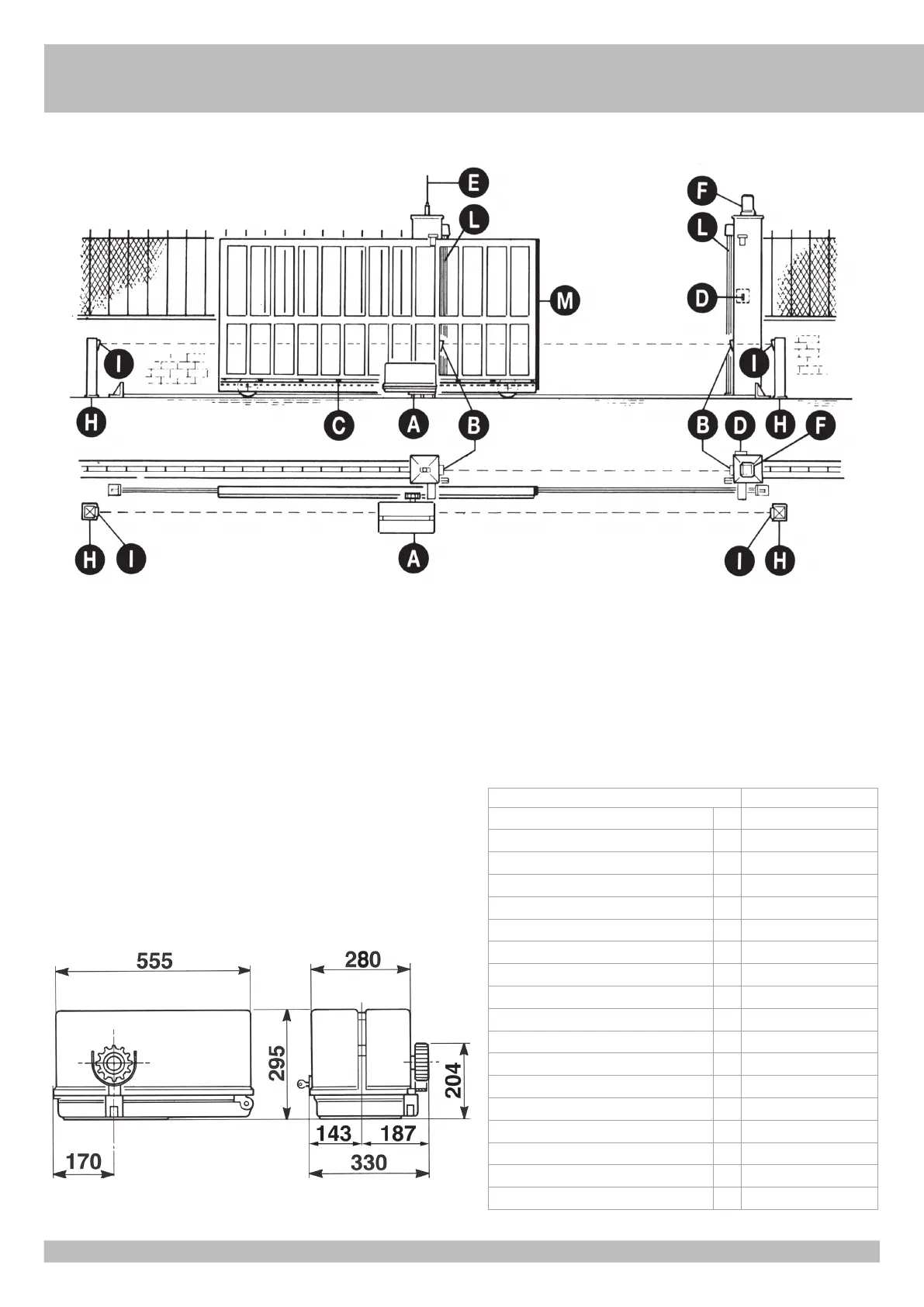

ANLAGEN LAY-OUT
A - Torantrieb SUPER 3600
B - Photozelle Toraussenseitig
C - Zahnstange M6
D - Schlusselschalter
E - Antenne
F - Blinkleuchte
H - Verzinkte Metallsäule als Photozellentrager
I - Photozelle - Torinnenseitig
L - Sicherheitskontaktleiste auf dem Schiebetor
M - Mechanische oder elektrische Sicherheitsanlage mit Handsender RED
TECHNISCHE EIGENSCHAFTEN
Irreversible Betriebsgeräte für Schiebetore mit einem Maximalgewicht von 3600 kg.
Durch die Irreversibilität dieses Betriebsgeräts benötigt das Tor zur wirkungsvollen Verriegelung
kein elektrisches Sicherheitsschloss.
Der Motor wird durch eine thermische Sonde geschützt, die im Fall eines langen Einsatzes
momentan die Bewegung unterbricht.
Abmessungen in mm
1
TECHNISCHE EIGENSCHAFTEN SUPER 3600
Max. Torgewicht kg
3600
Laufgeschwindigkeit m/s
0,165
Max Schubkraft zu den kostanten Umdrehungen N
4700/4150
Max. Drehmoment Nm
200/175
Zahnstange Modul M
6
Stromspannung und frequenz
230V~ 50/60Hz
Motorleistung W
1885/1861
Stromaufnahme A
8,7/7,9
Kondensator µF
50
Anzahl der normative Zyklen n°
100-72s/2s
Zyklen rieten einem Tag n°
700
Service %
100
Garantierte nachfolgende Zyklen n°
700/10m
Ölsorte
SHELL OMALA S2 G100
Motorgewicht kg
42
Geräusch db
<70
Betriebstemperatur °C
-10 ÷ +55
Schutzart IP
55
