13
(G)
Caster Stem
Caster Foot
Socket
(B)
Dust Drum
Post
(F)
F
G
J
K
D
E
D
R
A
I
N
D
R
A
I
N
A*
B*
C*
H*
L
I
Fig. 1
Fig. 3
M**
Los modelos selectos también pueden incluir (Fig. 2):
Clave Descripción Cant.
M** Bolsa de filtro desechable ..........................................1
** Consulte la Lista de contenido de la caja de cartón para
obtener una lista de los accesorios incluidos.
Fig. 2
Para la instalación/desinstalación de la bolsa del filtro,
consulte las instrucciones impresas directamente en la bolsa.
HERRAMIENTAS NECESARIAS
Destornillador Phillips
DESEMPAQUETADO
Este producto requiere ensamblaje.
Compruebe todas las piezas de la caja de cartón frente a la
lista de piezas sueltas.
Si alguna pieza está dañada o falta, contáctenos llamando al
1-800-4-RIDGID (EE.UU. y Canadá) o por correo electrónico
en info@ridgidvacs.com.

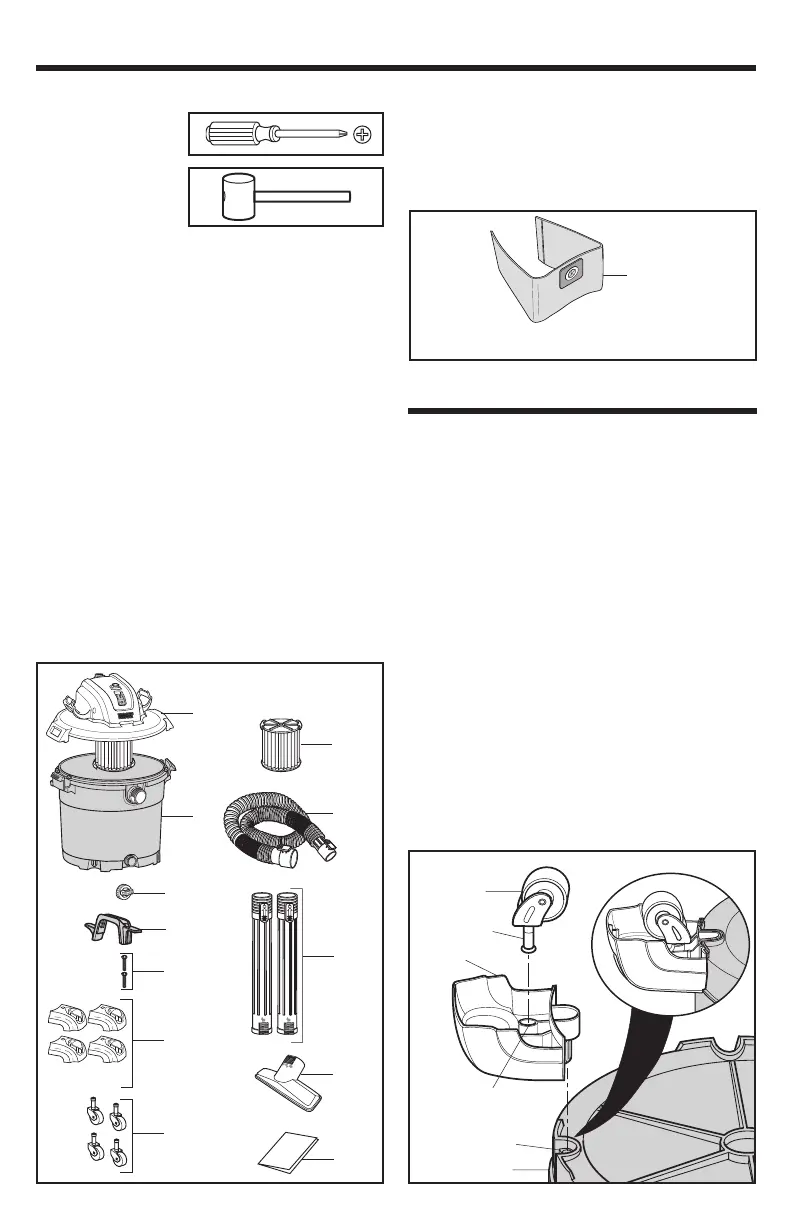

LISTA DEL CONTENIDO DE LA CAJA DE CARTÓN (Fig. 1)
Clave Descripción Cant.
A* Ensamblaje del cabezal del motor .......................................... 1
B* Ensamblaje del tambor para polvo .......................................... 1
C* Tapa del drenaje........................................................................1
D Asa de transporte/enrollador del cable de alimentación .......1
E Tornillos de cabeza troncocónica #10 x 3/4 de pulg. (19 mm) ..... 2
F Área de almacena miento en el pie de ruedecilla .....................4
G Ruedecilla ..................................................................................4
H* Filtro Qwik Lock™ .....................................................................1
I Manguera con fijación positiva Tug-A-Long con Dual-Flex ...1
J Tubo extensor ........................................................................... 2
K Boquilla de uso general ............................................................ 1
L Manual del usuario ................................................................... 1
* Estas piezas vienen preensambladas.
INTRODUCCIÓN
ENSAMBLAJE DE LAS RUEDECILLAS/
PIES PARA RUEDECILLA (Fig. 3)
NOTA: Retire el ensamblaje del cabezal del motor del tambor
para polvo antes de ensamblar las ruedecillas y los pies de
ruedecilla.
1. Coloque el pie de ruedecilla (F) en posición invertida sobre
el piso.
2. Coloque la ruedecilla (G) en el pie de ruedecilla (F):
Inserte el vástago de la ruedecilla en el receptáculo del pie
de ruedecilla.
3. Presione sobre la ruedecilla hasta que la esfera de la
ruedecilla se acople completamente a presión en el
receptáculo del pie de ruedecilla y la ruedecilla pivote
libremente. Repita el procedimiento para las otras tres
ruedecillas y los otros tres pies de ruedecilla.
4. Ponga el tambor para polvo (B) en posición invertida sobre
el piso.
5. Coloque el pie de ruedecilla con ruedecilla sobre el poste
del tambor y presiónelo firmemente en la posición correcta.
Repita el procedimiento para los otros tres ensamblajes de
ruedecilla/pie de ruedecilla (F y G). Si es necesario, golpee
suavemente el ensamblaje del pie de ruedecilla con un
mazo de caucho hasta que se asiente completamente al ras
con el tambor de la manera que se muestra en la imagen.
6. Ponga el tambor para polvo (B) en posición vertical.
ENSAMBLAJE
Vástago de
la ruedecilla
Poste del tambor
para polvo
Receptáculo del
pie de ruedecilla
Mazo
